电动汽车充电器维修教程
⚠️ 重要声明： 高压电极其危险！维修电动汽车充电器涉及高达数百伏的直流电，可能导致严重的人身伤害甚至死亡，本教程仅供学习和参考，不具备专业资质的人员请勿尝试自行拆解和维修，所有维修工作应由具备高压电系统认证的专业技师或授权服务中心进行。

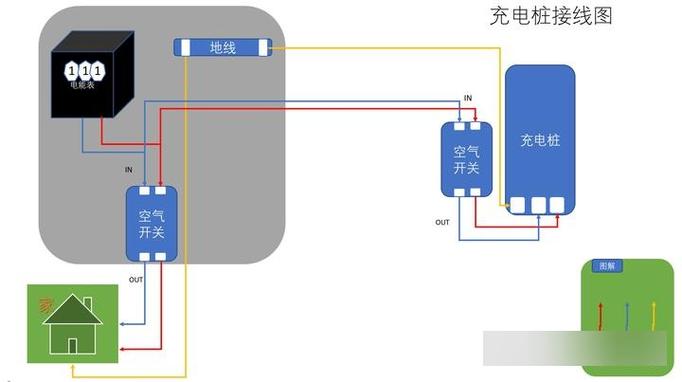

（图片来源网络，侵删）
第一部分：基础知识与安全准备
在开始任何维修之前,必须了解你的工作对象。
1 充电器的基本构成
电动汽车充电器（也称为车载充电机，On-Board Charger, OBC）通常安装在车辆内部，主要将来自外部充电桩的交流电转换为电池可以存储的直流电，它主要包括：
- AC输入端： 接收外部充电桩的交流电（如220V或380V）。
- PFC（功率因数校正）电路： 提高电能利用效率，减少对电网的干扰。
- DC/DC变换主电路： 核心部分，通过高频开关技术将交流电转换为高压直流电。
- 控制单元： 充电器的“大脑”，负责接收车辆BMS（电池管理系统）的指令，控制充电电压、电流，并监控各项参数。
- 散热系统： 通常包含散热器和风扇，用于在充电过程中为功率器件降温。
- 通信接口： 与充电桩和车辆BMS进行CAN总线通信，交换充电状态、故障码等信息。
- 安全保护电路： 包括过压、过流、过温、短路、绝缘检测等保护功能。
2 维修前的安全准备
-
断电是第一原则：
- 断开高压电： 将车辆停放在安全、通风的地方，拔下钥匙，并确保车辆处于完全断电状态，对于某些车型，可能需要断开12V低压蓄电池的负极，以防止车辆系统意外上电。
- 等待放电： 断电后，等待至少5-10分钟，让高压电容等元件充分放电，可以使用高压绝缘万用表测量关键点（如直流母线端）的电压，确认已降至安全范围（通常低于60V DC）。
- 挂锁上牌： 在维修高压部件前，应遵循“上锁挂牌”程序，锁定高压电箱，并挂上“正在维修，禁止合闸”的警示牌。
-
工具准备：
（图片来源网络，侵删）- 绝缘工具： 必须使用绝缘手柄的螺丝刀、扳手等。
- 高压绝缘万用表： 用于测量高电压，量程必须足够（至少1000V DC）。
- 绝缘手套和护目镜： 提供人身防护。
- CAN总线诊断仪： 用于读取充电器相关的故障码和数据流。
- 示波器： 用于分析PWM波形、通信信号等高级诊断。
- 电烙铁、热风枪： 用于焊接和拆卸电子元件。
第二部分：故障诊断流程
遵循科学的诊断流程,可以事半功倍，避免盲目更换部件。
1 初步检查（用户层面）
- 确认故障现象： 是完全无法充电，还是充电速度慢，或是充电过程中频繁中断？
- 检查充电桩： 尝试使用同一个充电桩给另一辆车充电，或用同一辆车给另一个充电桩充电，以判断是车辆问题还是充电桩问题。
- 检查充电线缆： 检查充电枪是否插紧，充电线缆是否有明显的物理损伤。
- 读取车辆故障码： 这是诊断的关键一步，使用车辆的OBD诊断仪进入车身控制模块或BMS，读取与充电相关的故障码，常见的故障码可能包括：
U0xxx：通信类故障（与充电桩或BMS通信失败）。P0xxx：功率类故障（充电电流/电压异常）。P1xxx：温度类故障（充电器过温）。U2xxx：高压互锁类故障。
2 分步诊断（技师层面）
检查低压供电和通信
- 目标： 确认充电器“大脑”是否正常工作。
- 操作：
- 测量充电器的12V/24V控制电源输入是否正常。
- 检查充电器与BMS、充电桩之间的CAN总线线路是否正常（测量CAN-H和CAN-L之间的电压差，正常约为2.5V左右，且波形稳定）。
- 如果控制电源或通信异常,排查相关线束、保险丝或网关模块。
检查高压输入
- 目标： 确认充电器是否收到了来自充电桩的交流电。
- 操作：
- 在充电状态下,使用高压绝缘万用表测量AC输入端的电压。
- 确认电压值、频率是否符合车辆要求（220V AC, 50Hz）。
- 如果无输入电压,检查外部充电桩、充电枪锁止机构是否正常工作。
检查高压输出
（图片来源网络，侵删）
- 目标： 确认充电器是否在向电池输送直流电。
- 操作：
- ⚠️ 极其危险！ 此步骤必须在确认所有安全措施到位后进行。
- 在充电状态下,测量充电器直流输出端（通常连接到高压线束）的电压和电流。
- 对比BMS请求的充电电压和电流,看是否一致，如果输出电压/电流远低于设定值，则问题出在充电器内部。
检查散热系统
- 目标： 排除因过热导致的保护性停机。
- 操作：
- 在充电时,用手（注意安全）或红外测温枪感受充电器外壳的温度。
- 倾听风扇是否在正常运转,如果风扇不转或转速过慢，充电器会因过热而停止充电。
- 检查散热器是否被灰尘、异物堵塞。
第三部分：常见故障与维修方法
根据诊断结果,可以定位到具体的故障点。
1 充电器完全无反应
- 可能原因：
- 12V低压供电保险丝烧断。
- 充电器控制单元损坏。
- 车辆高压互锁回路故障。
- 维修方法：
- 找到充电器的低压保险丝,使用万用表测量是否导通，若烧断，更换同规格保险丝。
- 若保险丝完好,检查控制单元的电源和地线是否正常，若无异常，则可能是控制板本身损坏，需要更换。
2 充电中断，报“通信故障”
- 可能原因：
- CAN总线线路断路或短路。
- CAN终端电阻（通常在BMS或网关模块内）失效。
- 充电器控制单元或BMS的CAN通信芯片损坏。
- 维修方法：
- 使用示波器检查CAN-H和CAN-L的波形，判断是否存在干扰或断路。
- 逐段排查CAN线束,特别是插头处是否松动、腐蚀。
- 如果波形异常,可能需要断开节点进行分段排查，以确定是哪个模块的问题。
3 充电速度慢，电流上不去
- 可能原因：
- 充电器内部功率器件（如IGBT、MOSFET）性能下降。
- PFC电路或DC/DC主电路的驱动电路异常。
- 充电器散热不良,导致自动降额。
- BMS限制了充电电流（如电池温度过高）。
- 维修方法：
- 首先排除BMS限制的原因（检查电池温度）。
- 检查风扇是否正常运转,散热器是否干净。
- 使用示波器观察功率器件的驱动波形是否正常。
- 测量功率器件的导通电阻,若异常偏高，则可能需要更换。
4 充电器内部异响或烧焦味
- 可能原因：
- 散风扇损坏或异物进入。
- 某个电容或电感因过流、过压而爆裂或烧毁。
- PCB板上有元件烧焦。
- 维修方法：
- 立即停止充电并断电！
- 打开充电器外壳,仔细观察有无烧黑的元件、爆裂的电容。
- 找到异响来源,可能是风扇或变压器，进行更换。
- 更换损坏的电子元件（需要专业的焊接技术）。
第四部分：预防性维护
定期维护可以延长充电器的使用寿命,减少故障发生。
- 保持清洁： 定期检查充电器的进风口和散热器，避免积灰，在灰尘较大的环境下，建议缩短清洁周期。
- 良好通风： 确保车辆停放在通风良好的地方充电，避免在密闭空间（如地下车库角落）长时间快充，以利于散热。
- 避免极端环境： 尽量避免在极高或极低温度下长时间快充，这会增加充电器的负担。
- 定期检查： 在常规保养时，可以请技师检查一下充电器的外观和风扇工作状态。
维修电动汽车充电器是一项复杂且高风险的工作,对于普通车主而言，最好的策略是：
- 初步判断： 通过简单的交叉测试（换车、换桩）确定问题所在。
- 读取故障码： 这是向维修技师提供最准确信息的关键。
- 寻求专业帮助： 将车辆送到品牌授权服务中心或有资质的独立维修厂进行专业诊断和维修。
安全永远是第一位的,切勿因小失大，拿自己的生命安全冒险。
