蓝牙技术自诞生以来，其组网能力经历了从简单到复杂、从星型到网状的演进，不同的蓝牙版本和协议栈支持不同的组网拓扑，以满足各种低功耗、低速率、短距离的无线连接需求。
（图片来源网络，侵删）
核心概念：Piconet（微微网） 和 Scatternet（散射网）
这是理解蓝牙组网的两个最基本概念，它们源于蓝牙的经典BR/EDR（基本速率/增强数据速率）技术,并被后来的低功耗蓝牙技术所借鉴和发展。
-
Piconet（微微网）
- 定义：一个由一个主设备和最多七个从设备组成的临时性网络。
- 特点：
- 主从架构：主设备负责通信的同步，决定所有从设备何时发送和接收数据，从设备只能与主设备通信,不能直接与其他从设备通信。
- 点对多：一个主设备可以同时与多个从设备通信,形成星型拓扑。
- 时分复用：主设备为每个从设备分配一个独特的3位地址（从设备地址，BD_ADDR），并采用TDMA（时分多址）机制，将时间划分为一个个的时隙,轮流与不同的从设备通信。
- 动态性：网络是动态的，从设备可以随时加入或离开（在主设备的控制下）。
-
Scatternet（散射网）
（图片来源网络，侵删）- 定义：由多个相互连接的Piconet组成的网络。
- 特点：
- 网状潜力：一个设备可以同时作为多个Piconet的主设备或从设备，这使得蓝牙网络可以从简单的星型扩展到更复杂的网状结构,实现设备间的远距离通信和路由。
- 实现复杂：构建Scatternet非常复杂，需要智能的设备来管理其在不同Piconet中的角色切换和同步,这在早期的蓝牙芯片上实现困难且耗电。
- 实际应用少：由于实现复杂性和功耗问题，在消费级产品中,纯粹的Scatterne应用非常罕见。
蓝牙技术的演进与组网方案
随着蓝牙技术的发展，其组网方案也变得更加多样化，主要分为两大阵营：经典蓝牙 和 低功耗蓝牙。
经典蓝牙 组网方案
主要用于音频传输（如耳机、音箱）和一些需要较高数据速率的场景。
-
点对点
- 描述：最简单的形式，一个主设备连接一个从设备,手机连接蓝牙耳机。
- 拓扑：星型（主+1从）。
-
点对多点
（图片来源网络，侵删）- 描述：一个主设备同时连接多个从设备。
- 应用场景：
- 一个手机连接多个耳机：但通常只能同时输出音频到一个耳机。
- 一个手机连接一个键盘、一个鼠标和一个耳机。
- 蓝牙网关：作为主设备，连接多个蓝牙从设备（如传感器），并通过Wi-Fi/以太网上传数据。
- 拓扑：星型（主 + N从，N≤7）。
-
微微网
- 描述：即点对多点的技术实现,是经典蓝牙组网的基础单元。
-
散射网
- 描述：理论上可以实现设备间的多跳通信，但实际应用中非常少见,主要存在于学术研究和工业控制等特定领域。
低功耗蓝牙 组网方案
BLE的设计目标是极低功耗，因此其组网方案与经典蓝牙有很大不同,更加灵活和多样化。
BLE的核心是GATT（通用属性配置文件），它定义了客户端和服务器之间的数据交换方式，组网方案主要围绕设备的角色展开。
A. 基础组网方案（星型拓扑）
这是最常用、最简单的组网方式。
-
Broadcaster / Observer (广播者/观察者)
- 描述：两个最简单的角色,不建立连接。
- Broadcaster：周期性地广播数据包，任何设备都可以接收,一个温度传感器每隔几秒广播一次当前温度。
- Observer：监听并接收广播数据包，但不主动发起连接,一个数据记录器收集周围所有广播设备的温度信息。
- 拓扑：无连接的广播/监听模式。
-
Peripheral / Central (外设/中心)
- 描述：这是BLE最核心的星型组网模式。
- Peripheral (外设)：数据的服务器，如心率带、智能手环、蓝牙Beacon，它广播自己的存在,等待中心设备连接。
- Central (中心)：数据的客户端，如智能手机、平板电脑、网关，它主动扫描并连接外设,读取或写入数据。
- 特点：一个中心设备可以同时连接多个外设（通常理论数量也很多，取决于实现和协议栈限制）。
- 拓扑：标准的星型拓扑，中心是枢纽,外设是卫星。
B. 进阶组网方案（网状拓扑）
为了解决BLE星型网络在覆盖范围和设备数量上的限制，蓝牙技术联盟推出了蓝牙网状。

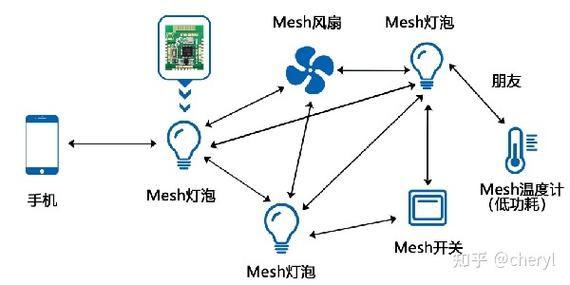

- 蓝牙网状
- 目标：实现大规模、多对多的设备通信，适用于智能家居、工业物联网、楼宇自动化等场景。
- 核心概念：
- 发布/订阅模型：设备将数据发布到不同的“地址”（称为地址），其他设备订阅这些地址来接收数据，这使得一对多、多对多的通信变得非常简单。
- 中继：网络中的任何设备都可以作为中继，转发消息，从而扩大网络覆盖范围,解决信号盲区问题。
- 多跳：消息可以通过多个中继节点，从一端“跳”到另一端,即使源设备和目标设备相距很远。
- 低功耗：为了保持低功耗，节点大部分时间处于睡眠状态，只在需要发送、接收或转发消息时才唤醒。
- 设备角色：
- Relay (中继器)：转发网络消息。
- Friend (朋友节点)：为那些睡眠时间很长的“低功耗”节点缓存消息。
- Low Power (低功耗节点)：大部分时间睡眠，通过“朋友节点”获取消息。
- Proxy (代理节点)：允许使用非网状协议（如经典蓝牙、BLE）的设备接入网状网络。
- 拓扑：强大的网状拓扑结构,支持任意设备间的通信和自愈能力。
C. 其他特殊的BLE组网模式
-
广播网络
- 描述：BLE 5.0引入了更长的广播包和更低的广播速率，这使得多个设备可以组成一个“广播网络”，它们都向同一个地址广播信息，而中心设备（如一个网关）可以监听并聚合这些信息。
- 特点：无连接、低功耗，适用于传感器数据上报等场景，但通信是不可靠的（没有确认机制）。
-
定向广播
- 描述：BLE 5.1引入了AoA（到达角）和AoD（离开角）功能，可以实现高精度的定位，在组网方面，它允许设备向特定方向广播信号,提高了通信的可靠性和效率。
总结与方案选择
| 组网方案 | 技术类型 | 拓扑结构 | 核心特点 | 典型应用场景 |
|---|---|---|---|---|
| 点对点 | 经典蓝牙 / BLE | 星型 | 简单、直接 | 手机连接耳机、文件传输 |
| 点对多点 | 经典蓝牙 | 星型 | 一主多从，主从不互通 | 手机连接键盘/鼠标/音箱、蓝牙网关 |
| 广播/监听 | BLE | 无连接 | 极简、低功耗、不可靠 | Beacon广告、环境传感器广播 |
| 外设/中心 | BLE | 星型 | 可靠连接、一对多 | 手机连接手环/智能灯泡、数据采集 |
| 蓝牙网状 | BLE Mesh | 网状 | 多对多、自愈、中继、低功耗 | 智能家居照明系统、工业传感器网络、大型楼宇自动化 |
| 散射网 | 经典蓝牙 | 网状 | 多主多从、多跳 | 理论上存在，实际应用极少 |
如何选择合适的组网方案？
-
评估需求：
- 数据速率：需要传输音频或大量数据吗？ -> 经典蓝牙，只需要小量数据（如传感器读数）？ -> BLE。
- 功耗：设备是电池供电且需要工作数月甚至数年吗？ -> BLE 或 BLE Mesh，可以频繁充电或使用市电？ -> 经典蓝牙。
- 网络规模和拓扑：只有几个设备，且都连接到一个中心（如手机）？ -> BLE外设/中心模式，有几十上百个设备，需要相互通信和远距离覆盖？ -> BLE Mesh。
- 通信模式：是一对一、一对多，还是多对多？ -> 这直接决定了是选择星型还是网状。
-
考虑现有基础设施：
- 是否有蓝牙网关？有的话，BLE外设/中心 模式是最佳选择,网关可以连接所有BLE设备并统一管理。
- 是否需要一个去中心化、自愈的系统？ -> BLE Mesh 是不二之选。
-
开发复杂度：
- 星型网络（尤其是BLE的Periph/Center）实现最简单,有成熟的协议栈和库支持。
- BLE Mesh 虽然功能强大，但协议栈更复杂，开发调试难度更高，需要理解发布/订阅、中继、密钥管理等概念。
蓝牙技术的组网方案已经从最初的简单星型发展到了功能强大的网状结构，开发者可以根据具体的应用场景，在功耗、成本、复杂度和功能之间做出最佳选择，对于绝大多数物联网应用，BLE（尤其是其外设/中心模式和Mesh模式） 已经成为主流和首选。
