电鱼是非法且极不负责任的行为！ 它会严重破坏水域生态，杀死大量非目标鱼类和水生生物，导致“竭泽而渔”，并触犯相关法律法规，本回答仅从技术角度讲解电子设备的维修知识，绝不鼓励、支持或教唆任何形式的电鱼行为，请务必遵守法律法规,保护生态环境。
（图片来源网络，侵删）
安全第一！维修前的准备与注意事项
电子捕鱼机本质上是将12V直流电（如电瓶）通过逆变和升压，产生高压脉冲电的设备，内部含有高压电容和变压器，即使在断电后，内部电容也可能储存有致命的高压电,维修时必须遵守以下安全准则：
- 完全断电： 维修前，务必将设备与12V电瓶的正负极接头全部断开。
- 高压放电： 断电后，不要立即触碰内部电路，特别是高压电容，必须使用大功率电阻（如1KΩ/10W）或绝缘良好的螺丝刀进行人工放电，确保其两端电压为零,这是最关键的一步！
- 使用绝缘工具： 维修时，必须使用带有绝缘手柄的工具（如螺丝刀、尖嘴钳）。
- 单手操作： 尽量使用单手操作，避免双手同时接触电路中的不同点位,防止电流形成回路通过心脏。
- 保持干燥： 在干燥、清洁的环境下进行维修,远离水源和潮湿表面。
- 了解风险： 如果你没有电子电路维修经验，强烈建议不要自行拆机，高压电极其危险,可能导致严重的人身伤害甚至死亡。
了解基本工作原理（有助于故障判断）

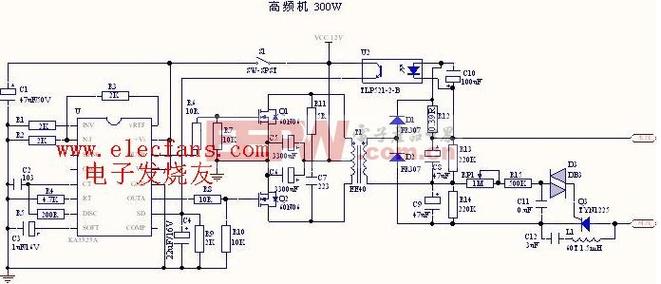

一个典型的12V电鱼机主要由以下几个部分组成：
- 输入端： 12V电瓶接线柱。
- 控制/驱动电路： 核心部分，通常是PWM（脉冲宽度调制）控制器（如TL494、SG3525等芯片）,它负责产生特定频率和占空比的低压脉冲信号。
- 逆变/功率开关电路： 由大功率MOS管或IGBT组成，它接收控制电路的信号，快速地“开”和“关”,将12V直流电转换成高频的交流方波。
- 升压/脉冲变压器： 一个特殊设计的铁氧体磁芯变压器，它的作用是将高频方波电压急剧升高,并转换成高压脉冲电。
- 输出端： 连接水中的电极（正负极杆）。
- 辅助电路： 包括保险丝、风扇、电压表、指示灯等。
简单流程： 12V电瓶 → 控制电路产生脉冲信号 → 功率开关管将12V斩波成高频交流 → 升压变压器升压并输出高压脉冲 → 到达水中电极。
故障排查与维修步骤（由简到繁）
维修遵循“先外后内，先易后难”的原则。
（图片来源网络，侵删）
第一步：外部检查与安全确认
- 断开连接： 确保设备与电瓶完全断开。
- 目视检查：
- 外观： 检查机壳有无破损、烧焦的痕迹。
- 接线柱： 检查输入和输出接线柱是否松动、锈蚀或烧坏。
- 保险丝： 找到机器内部的保险丝（通常在输入端附近），观察它是否熔断，如果熔断，不要直接更换更大安培的保险丝，这可能导致更严重的损坏，更换同规格的保险丝后，如果再次熔断，说明内部存在短路,需要进一步排查。
- 风扇： 如果机器有散热风扇,检查扇叶是否被卡住。
- 电极杆： 检查电极杆、线缆和夹子是否有断裂、破损或进水。
第二步：电源输入检查
- 检查电瓶： 用万用表测量电瓶电压，确保在12V以上（充满电约12.6V），如果电压过低,机器可能无法正常启动。
- 检查通断： 将万用表调到通断档（或电阻档），检查从电瓶到机器输入端的正负极线缆是否导通,开关是否正常。
第三步：通电初步测试（极度危险！）
警告：此步骤仅在做好所有安全措施（特别是高压放电）后，由有经验的人员谨慎进行！
- 连接电瓶： 确保输出端（电极）没有放入水中！用一个大功率灯泡（如汽车灯泡，12V/55W）或一个专用的假负载电阻连接在输出端，假负载的作用是消耗能量，防止空载高压击穿变压器,同时也方便观察设备是否工作。
- 短时通电： 接通电源，立即观察：
- 风扇： 风扇是否转动？
- 指示灯： 电源指示灯是否亮起？
- 声音： 机内是否有异常的“滋滋”声或“啪啪”的放电声？
- 假负载： 假负载灯泡是否亮起？这表明有功率输出。
- 立即断电： 观察几秒钟后,立即断开电瓶。
根据初步测试结果,可以初步判断故障区域：
- 风扇不转，指示灯不亮： 故障可能在电源输入部分、保险丝或控制电路的供电部分。
- 风扇转，指示灯亮，但假负载不亮： 故障可能在控制信号、功率开关管或升压变压器部分。
- 有异常声音或气味： 立即断电，说明内部有元件严重损坏（如功率管炸裂、变压器短路）。
第四步：拆机与内部电路检测
如果初步判断问题在内部，可以在确保电容已完全放电后拆开机壳。
-
静态电阻测量（断电测量）：
（图片来源网络，侵删）- 功率开关管： 用万用表二极管档测量MOS管D极（漏极）、S极（源极）、G极（栅极）之间的阻值，正常的MOS管，D-S之间应该有一个二极管的特性（红表笔接S，黑表笔接D时导通，反之不通），如果短路或开路,说明已损坏。
- 升压变压器： 用万用表电阻档测量其初级、次级线圈，初级线圈阻值很小（零点几欧到几欧），次级线圈阻值较大（几十欧到几百欧），如果任何一组线圈阻值为无穷大（开路）或为零（短路）,变压器已损坏。
- 控制芯片： 检查其VCC（供电）引脚对地是否短路。
- 滤波电容： 检查输入端的滤波电容（通常是几个大容量的电解电容）是否鼓包、漏液或炸裂。
-
动态电压测量（通电测量，极其危险！）：
- 这是最复杂的一步,需要示波器或经验丰富的维修人员。
- 测量控制芯片输出： 接通电源（假负载连接好），测量控制芯片（如TL494的输出脚）是否有脉冲信号输出，如果没有，可能是芯片本身或其外围电路（如反馈电路）故障。
- 测量功率管栅极： 测量MOS管G极是否有来自控制芯片的驱动脉冲信号，如果有信号而MOS管不工作,说明MOS管损坏。
- 测量变压器初级： 测量变压器初级两端是否有高频方波电压，如果有，说明逆变部分工作正常,问题可能在变压器或输出端。
常见故障与可能原因
| 故障现象 | 可能的原因 |
|---|---|
| 完全无反应 | 电瓶无电或接触不良。 保险丝熔断。 电源开关损坏。 输入线缆断路。 主滤波电容或控制芯片供电电路故障。 |
| 有输入，无输出 | 功率开关管（MOS/IGBT）损坏。 升压变压器初级或次级线圈开路/短路。 控制芯片（如TL494）损坏或无工作信号。 驱动电路故障（如驱动三极管、电阻损坏）。 输出端接线断开。 |
| 输出功率不足 | 电瓶电压过低。 控制芯片的反馈电路有问题，导致输出脉冲宽度不够。 功率开关管性能下降。 升压变压器磁芯饱和或局部短路。 散热不良，导致功率管过热保护。 |
| 工作不稳定，时好时坏 | 虚焊点（特别是功率管、变压器引脚）。 某个电容性能下降（如滤波电容、谐振电容）。 控制芯片外围元件（如电阻、电容）参数漂移。 散热不良。 |
| 机内有异味或冒烟 | 立即断电！ 功率开关管击穿短路。 变压器内部短路。 滤波电容炸裂。 |
维修12V电子捕鱼机是一个高风险的技术活,对于普通用户来说：
- 如果机器出现故障，最安全、最推荐的做法是：停止使用，联系专业的电子维修人员或直接报废。
- 不要尝试自己维修，除非你具备专业的电子知识和丰富的维修经验，并且已经完全理解并接受了所有安全风险。
- 再次强调，请合法、合规地使用电子设备，保护我们共同的水域生态环境。
