安全第一！重要提醒
在开始任何维修之前,请务必将安全放在首位！

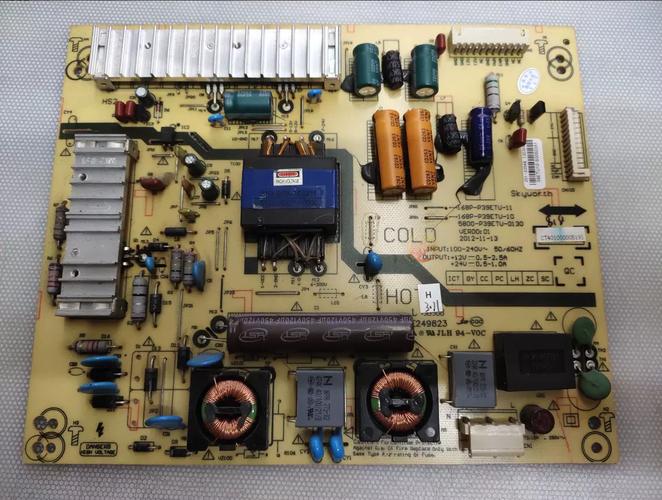

（图片来源网络，侵删）
- 断电并放电：拔掉电视的电源线，对于液晶电视，电源板上通常有大容量的电解电容（如400V/220uF），即使断电后，里面仍可能储存有高压电，维修前，必须用大功率电阻（如1kW/50Ω）或带绝缘柄的螺丝刀，将这些电容的正负极短路放电，否则会电击甚至危及生命。
- 隔离电源：为了安全，建议使用一个隔离变压器，它可以将市电的火线和零线与次级电路隔离开，有效防止因电源板次级与地短路而导致的触电风险。
- 使用隔离工具：维修时，务必使用带绝缘手柄的螺丝刀和尖嘴钳。
- 注意高压区域：电源板上的热地部分（初级电路）是带高压的，与市电直接相连，严禁直接用手触碰，只有经过变压器隔离后的冷地部分（次级电路）才是相对安全的。
常见故障现象与初步判断
根据创维47L03RF的维修经验,常见故障现象主要有以下几种：
| 故障现象 | 可能的原因 | 初步判断方向 |
|---|---|---|
| 指示灯不亮，无反应 | 电源板自身损坏 电源板输出到主板排线接触不良或短路 |
大概率是电源板故障，这是最常见的故障。 |
| 指示灯亮，但屏幕不亮，无图像无声音 | 电源板输出电压异常（过高或过低） 主板或背光板故障 电源板到主板/背光板的排线接触不良 |
电源板或背光板故障的可能性大。 |
| 指示灯亮，屏幕亮一下就黑，指示灯也灭了 | 电源板保护电路启动（过流、过压保护） 主板或背光板有短路，导致电源板负载过重 |
重点检查电源板和负载（主板/背光板）。 |
| 屏幕亮，但图像有干扰或闪烁 | 电源板输出电压纹波过大或不稳定 主板信号处理问题 |
可能性较小，先检查电源滤波电容。 |
电源板常见故障点分析 (广芯GTP32-220A/B)
这款电源板的故障点非常集中,主要集中在以下几个方面：
PFC（功率因数校正）电路部分
这是电源板故障的重灾区,通常表现为保险丝烧毁。
- 故障元件：
- 保险丝F101：最直接，烧断说明后面有严重短路。
- 整流桥DB101：容易击穿短路，导致保险丝烧毁。
- PFC开关管Q101 (通常是STP6NK60Z或类似型号)：最常见的损坏元件，击穿短路。
- PFC驱动IC (通常型号为NCP1397或NCP1653)：可能因开关管击穿而被连带损坏。
- PFC相关电阻：如R107（过流检测电阻）、R118（启动电阻）等，可能因过流而烧断或阻值变大。
- 维修方法：
- 先用万用表二极管档测量PFC开关管Q101的D-S极是否击穿（短路）。
- 如果Q101击穿,务必检查驱动IC NCP1397是否损坏，以及整流桥DB101是否短路。
- 更换所有损坏的元件后,不要马上通电，先在+B输出端（通常是24V或12V）接上假负载（如汽车灯泡或大功率电阻），然后通电测量PFC输出电压（通常在380V-400V左右）和各组输出电压是否正常，正常后，再连接主板测试。
主开关电源部分
- 故障元件：
- 主开关管Q201 (通常是STP10NK60Z或类似型号)：与PFC管一样，是高发故障点。
- 主电源驱动IC (通常型号为NCP1397A或NCP1207)：如果开关管击穿，它也大概率损坏。
- 次级整流二极管：如D301 (24V整流管)、D302 (12V或5V整流管)等，可能因过流或过压而击穿。
- 次级滤波电容：如C331 (24V滤波电容)、C332 (12V滤波电容)等，长时间工作后容易鼓包、失容，导致电压不稳或纹波过大。
- 初级滤波电容C101：如果PFC电路不工作，C101两端电压会很低，可能导致工作电流过大而损坏。
- 维修方法：
- 检查主开关管Q201是否击穿。
- 如果Q201击穿,检查驱动IC和初级尖峰吸收电路（如R208, C208, D208）。
- 检查次级整流二极管和滤波电容是否有问题。
- 同样,更换后接假负载测试，确保各组输出电压（如24V, 12V, 5V）正常。
电源管理/待机控制部分
- 故障现象：遥控不开机，但电源指示灯亮（待机电压正常）。
- 故障元件：
- 待机控制三极管Q401：损坏导致无法开启主电源。
- 光耦PC401：用于稳压和反馈，损坏会导致输出电压异常或无法启动。
- 稳压IC (如TL431)：与光耦配合工作，用于精确控制输出电压。
- 维修方法：
- 测量主电源驱动IC的使能脚（EN脚）电压，在待机时应为低电平，开机时应为高电平。
- 检查待机控制三极管Q401和光耦PC401是否工作正常。
维修步骤详解
-
外观检查：
（图片来源网络，侵删）- 观察电源板是否有明显烧黑、炸裂的元件。
- 检查保险丝F101是否烧断,如果烧断，绝对不要直接更换新保险丝就通电！必须找到短路原因。
-
静态测量（断电测量）：
- 测量PFC开关管Q101：用万用表二极管档，红表笔接D极，黑表笔接S极，应有二极管特性，如果显示短路或阻值为0，则Q101已击穿。
- 测量主开关管Q201：同上方法检查是否击穿。
- 测量整流桥DB101：用二极管档测量四个二极管，应有单向导通特性，如果任意两个脚都短路，则整流桥损坏。
- 测量次级整流二极管：检查是否有短路。
-
更换损坏元件：
- 将所有确认损坏的元件（如Q101, Q201, DB101等）一一更换。
- 注意：更换开关管时，要检查其G极（栅极）电阻是否正常，这个电阻开路会导致开关管无法工作。
- 更换电解电容时,注意选择耐压和容量相同或更高的型号，最好选用低内阻的优质电容。
-
通电测试（关键步骤，务必谨慎）：
- 断开主板负载：将电源板输出到主板的排线拔掉，让电源板空载。
- 连接假负载：在电源板主输出端（通常是标有+24V或+B的位置）并联一个24V/10W或20W的汽车灯泡作为假负载，这可以防止空载时电压过高，同时也能指示电源是否正常工作。
- 通电瞬间观察：接通电源，仔细听是否有“吱吱”的异响，看灯泡是否亮起并稳定发光，如果灯泡不亮或闪一下
