第一部分：维修前准备与安全须知
在开始任何维修工作之前,请务必做好以下准备：

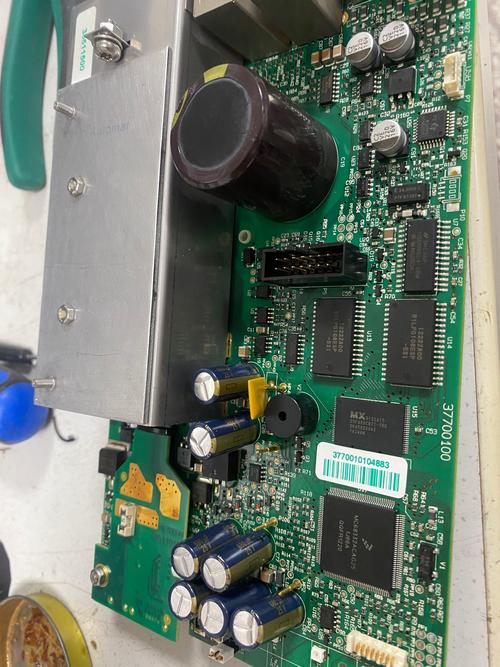

（图片来源网络，侵删）
-
安全第一！
- 断电操作： 拔下电视电源线，并等待至少10-15分钟，让内部大容量电容充分放电，即使断电，电视内部仍有高压，非专业人员请勿触碰高压部分。
- 防静电： 人体静电可能损坏主板上的精密芯片，佩戴防静电手环，或用手触摸一下金属水管、暖气片等接地物体，释放自身静电。
- 绝缘工具： 使用绝缘的螺丝刀和镊子。
-
工具准备
- 基础工具：螺丝刀套装（含十字和内六角）、镊子。
- 测量工具：万用表（必备，建议使用数字万用表）。
- 辅助工具：放大镜（观察细小元件）、烙铁（建议使用恒温烙铁，功率30-50W）、吸锡器、松香、焊锡丝、热风枪（拆卸BGA芯片用，有一定门槛）。
- 替代电源：一个可调的直流稳压电源（强烈推荐），用于单独测试主板，避免反复插拔电源线带来的风险。
-
资料准备
- 主板型号： 首先要确定您手中主板的具体型号，通常在主板背面或正面会有一个标签，印有型号，如
HISILICON Hi3718/3721或HISILICON Hi21103等，海信TLM3201的主板可能使用的是海思（Hisilicon）或晨星（MStar）的方案，找到型号后，可以搜索对应的主板图纸和维修手册，这是维修的“地图”。 - 故障现象记录： 详细记录电视的故障现象，
- 不开机： 按电源键后，指示灯是否亮？有无声音？
- 黑屏/白屏： 背景灯是否亮？能否听到声音？
- 花屏/图像异常： 是条纹、马赛克还是颜色失真？
- 无信号： 所有输入源都无信号，还是某个特定接口？
- 主板型号： 首先要确定您手中主板的具体型号，通常在主板背面或正面会有一个标签，印有型号，如
第二部分：主板常见故障分析与初步判断
海信TLM3201主板常见的故障点主要集中在以下几个方面：

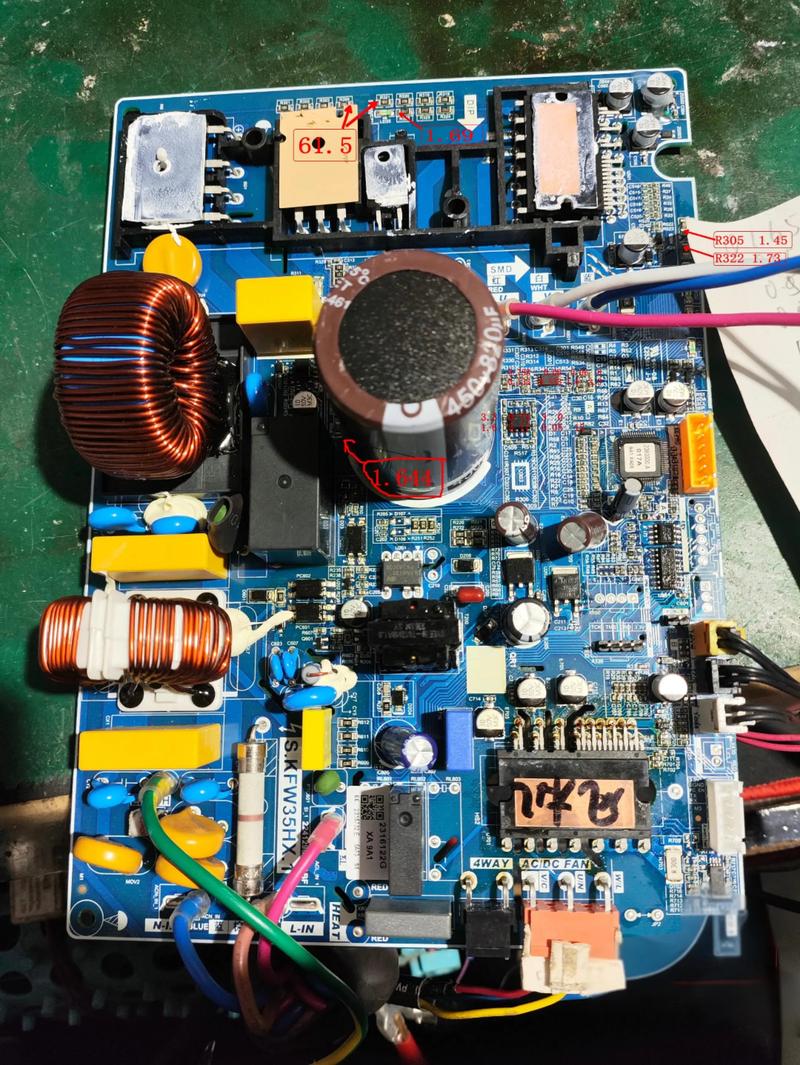

（图片来源网络，侵删）
电源部分（5V/3.3V/1.8V等供电）
这是主板最常见的故障区域,如果核心供电不正常，主板肯定无法工作。
-
故障现象：
- 完全不开机（电源指示灯不亮）。
- 电源指示灯亮,但无法开机，或开机后几秒钟自动关机。
- 部分功能异常,如声音正常但图像问题，可能是某个芯片供电不足。
-
检修方法：
- 目视检查： 仔细观察电源管理芯片（如
AP8055,AP8035,MP2431等，通常是一个8脚或5脚的贴片IC）及其周边的电容、电阻、电感，看是否有明显的烧黑、鼓包、炸裂的元件。 - 测量电压：
- 输入电压： 测量电源输入端（通常是保险丝后）的电压是否正常（如12V或24V，取决于电视型号）。
- 输出电压： 使用万用表直流电压档，测量电源管理芯片输出的各路电压（如5V, 3.3V, 1.8V, 2.5V, 12V等），这些电压点在主板上通常有测试点或对地排阻。重点检查给CPU、Flash存储器、DDR内存、屏驱动芯片（TCON）等核心芯片供电的电压。
- 对地电阻： 测量可疑的输出电压对地电阻（电阻档），如果阻值很小（接近0欧姆），说明该路存在短路，需要顺着电路路找到短路的元件（通常是滤波电容或后级芯片损坏）。
- 目视检查： 仔细观察电源管理芯片（如
CPU与软件程序部分
如果CPU工作不正常,主板也无法启动。

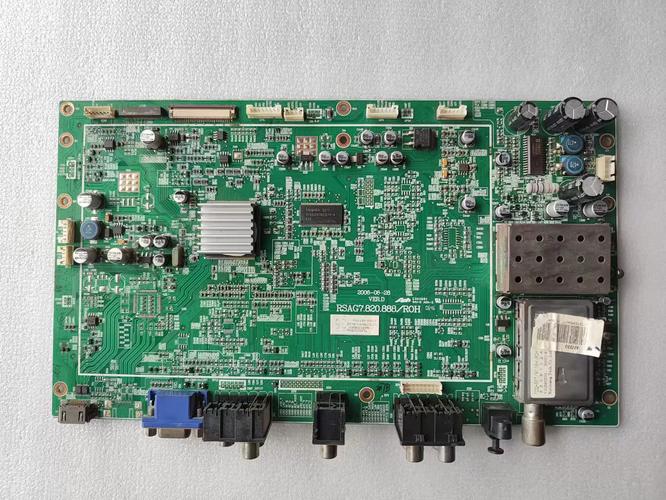

（图片来源网络，侵删）
-
故障现象：
- 电源指示灯亮,但屏幕全黑，无任何图像和声音（“死机”状态）。
- 开机后屏幕上出现无信号或软件版本号等信息,但无法进入正常界面。
- 遥控和按键失灵。
-
检修方法：
- 检查供电： 确保CPU的核心供电（如1.8V, 1.2V）和I/O供电（如3.3V）都正常。
- 检查时钟： CPU正常工作需要稳定的时钟信号，找到晶振（通常是8MHz, 27MHz等），用万用表测其两端的电压（一般在1-2V之间），再用示波器测其波形（如果没有示波器，此步可省略，但电压异常是重要线索）。
- 检查复位： 检查复位电路是否正常，复位信号通常由一个复位IC（如
IMP811）产生，测量其输出脚电压是否正常。 - 检查存储器： CPU需要从Flash存储器（通常是
W25QXX或MX25LXX系列的8脚贴片芯片）中读取程序，如果Flash损坏或程序丢失，会导致无法启动。- 测量供电： 检查Flash的供电（通常是3.3V）和片选、时钟、数据线是否正常。
- 程序重刷： 如果确认是程序问题，需要有编程器和对应型号的
.bin或.hex文件，对Flash进行重新烧录，这是软件层面的维修，有一定难度。
信号处理部分
主板负责接收和处理各种输入信号（AV, VGA, HDMI等）。
-
故障现象：
- 某个或所有输入接口都无信号。
- 图像出现花屏、马赛克、颜色异常。
-
检修方法：
- 检查接口供电： 检查信号输入接口（如HDMI座子）的供电是否正常。
- 检查信号传输路径： 信号从接口进来，会经过一个切换开关（如
HEF4052或专用视频切换芯片），然后送到主解码芯片，需要顺着信号走向，用示波器测量关键点的波形，判断信号是否中断或失真。 - 检查主解码芯片： 如果所有信号都异常，问题可能出在主解码芯片或其周边电路上，检查其供电、时钟、I2C总线（SCL, SDA）是否正常。
通信总线（I2C总线）
CPU与各种芯片（如存储器、EEPROM、TCON屏驱动芯片等）之间的“对话”通道。
-
故障现象：
- 开机后屏幕上显示“Eeprom Error”, “Check Sum Error”等错误代码。
- 图像异常,但音频正常。
- 遥控失灵,按键无反应。
-
检修方法：
- 测量总线电压： I2C总线（SCL和SDA）在正常状态下会被上拉电阻拉高到3.3V左右，用万用表测量这两条线的电压，如果过低（如0V或1V以下），说明总线可能被拉低。
- 排查挂载设备： I2C总线上挂载了多个芯片，逐一断开每个芯片的SCL和SDA引脚（断开一个，测一次电压），当断开某个芯片后，总线电压恢复正常，说明是该芯片损坏，拉低了总线，常见的“罪魁祸首”是 EEPROM存储器（通常是
24CXX系列芯片，存储着用户设置和校准数据）和 TCON屏驱动芯片。
第三部分：具体维修步骤（以不开机为例）
假设故障现象为：指示灯亮，但无法开机，无图像无声音。
- 拆机： 小心拆下电视后盖和主板，将主板从机壳中取出。
- 外观检查： 仔细检查主板正反面，寻找烧毁、鼓包、虚焊的元件，特别注意电源管理芯片、CPU、大滤波电容等。
- 测量关键电压：
- 测量主供电输入： 找到电源输入的保险丝（F1），测量其后是否有12V/24V电压，如果没有，检查电源板或电源线。
- 测量5V待机电压： 如果主板有5V待机输出（通常由一个小的待机电源芯片产生），测量其是否正常，这个电压是保证CPU能被唤醒的关键。
- 测量CPU核心供电： 找到CPU，测量其供电引脚（如1.8V, 1.2V）是否正常，如果电压为0或偏低，检查其供电电路的电感、电容和电源管理芯片。
- 检查CPU工作条件：
- 时钟： 测量CPU旁边的晶振。
- 复位： 测量复位IC的输出脚。
- I2C总线： 测量SCL和SDA线的电压。
- 排查短路： 如果测量到某路输出电压对地短路，如3.3V对地0欧姆。
- 断法： 将3.3V供电的负载（如DDR、Flash、TCON芯片等）的供电脚逐一断开，每断开一个就测一次对地电阻，当断开某个芯片后，短路消失，说明是该芯片损坏。
- 替换法： 如果条件允许，可以直接用同型号的好芯片替换进行测试。
- 虚焊处理： 对于一些大功率芯片或受热容易脱焊的芯片（如电源管理芯片、CPU、DDR内存），在排除了其他故障后，可以考虑用热风枪重新加焊一遍，操作时注意温度和风量，避免吹坏周边小元件。
第四部分：重要提醒与建议
- 非专业人士请谨慎操作： 液晶电视主板集成度高，电压复杂，没有电子基础和维修经验，很容易造成二次损坏，甚至导致主板彻底报废。
- 备件与替换： 维修中，电容、电阻等小元件价值不高，可以直接替换，但对于BGA封装的芯片（如CPU、DDR、GPU等），没有专业的植锡工具和焊接技术，很难成功修复，不建议新手尝试。
- 寻求专业帮助： 如果您没有把握，最好的方式是：
- 联系海信官方售后,虽然可能费用较高，但质量有保障。
- 寻找当地信誉好的电视维修店。
- 在一些专业的维修论坛（如“家电维修论坛”）上发帖求助，提供清晰的图片和故障描述，可能会有经验丰富的师傅指点。
- 成本考量： 对于一台老旧的电视，其主板的价值可能已经很低，如果维修费用过高（例如超过电视二手价的一半），建议直接更换整机或购买一台新电视更为划算。
希望这份详细的指南能对您有所帮助,祝您维修顺利！
