STR-A6059H 是由日本罗姆（ROHM）公司生产的一款非常经典的离线式开关电源初级控制集成电路，它内部集成了高压启动电路、振荡器、误差放大器、过流保护、过压保护等多种功能，被广泛应用于各种小家电、适配器、电视、显示器等设备的电源中。
（图片来源网络，侵删）
维修这类电源,遵循“安全第一、由简到繁、先易后难”的原则至关重要。
维修前：安全准备与工具
-
首要工具：隔离变压器
- 为什么必须用？ 开关电源初级部分直接与市电火线相连，不带电的地线实际上是悬浮的，使用隔离变压器可以切断设备地与市电地的直接联系，防止在维修过程中因示波器等设备接地而造成短路，保护人身安全和设备。
- 如果没有隔离变压器,维修时必须非常小心，避免身体同时接触电路板上的多个点，尤其是热地和冷地。
-
必备工具：
- 万用表： 用于测量电压、电阻、通断。
- 示波器（强烈推荐）： 观察关键波形（如VCC、驱动波形），是高效维修的利器。
- 电子负载： 用于测试电源带载能力，比用灯泡或电阻更精确。
- 焊接工具： 电烙铁、吸锡器、焊锡丝。
- 替换零件： 常易损元件，如STR-A6059H本身、大电解电容、整流桥、开关管（如果外置）、保险丝等。
- 绝缘工具： 防静电手环、绝缘螺丝刀等。
STR-A6059H 的典型应用电路分析
了解其典型工作原理是维修的基础,STR-A6059H 通常工作在反激式拓扑中。

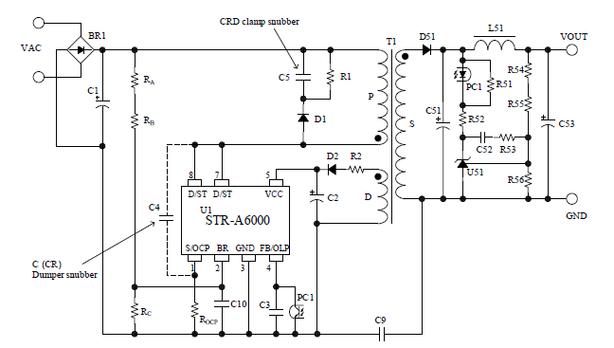

（图片来源网络，侵删）
关键工作流程：
- 启动： 市电经整流滤波后，得到约300V的直流高压，该电压通过启动电阻（如R1）给 STR-A6059H 的第8脚 VCC 提供微弱的启动电流，芯片内部电路开始工作。
- 振荡与驱动： 芯片内部振荡器开始工作，从第5脚 OUT 输出驱动脉冲，驱动外部的开关管（如Q1，通常是MOSFET）导通与截止。
- 能量传输： 开关管导通时，能量存储在变压器T1初级；截止时，变压器次级绕组感应出电压，经整流滤波后输出+5V、+12V等电压。
- 供电： 开关变压器辅助绕组（VCC绕组）产生的电压，经过整流滤波后，为 STR-A6059H 的第8脚提供持续的工作电压，一旦辅助供电建立，启动电阻的任务就完成了。
- 稳压与保护：
- 稳压： 输出电压通过光耦（PC1）反馈到 STR-A6059H 的第2脚 FB/CC（反馈/电流控制）脚，芯片根据此信号调整输出驱动脉冲的宽度，从而稳定输出电压。
- 过流保护： 开关源极的小电阻（Rsense）上的电压被检测到，当电流过大时，芯片会关闭或限制输出。
- 过压保护： VCC电压过高时，芯片也会保护。
STR-A6059H 电源维修步骤
第一步：外观检查与初步测量
-
观察：
- 保险丝是否熔断？发黑？这是判断有无严重短路的第一步。
- STR-A6059H、开关管、整流桥、大电解电容等有无明显烧焦、鼓包、裂痕的痕迹。
- 检查电路板上的铜箔有无烧断、短路点。
-
测量电阻（断电）：
- 测保险丝： 若保险丝熔断，说明后级电路存在严重短路。
- 测300V大滤波电容： 先放电！用万用表电阻档测其对地电阻，正常情况下，应有充电过程，且最终阻值应较大（几十到几百千欧），如果阻值很小或接近0，说明后级有短路。
- 测关键对地电阻：
- STR-A6059H 各脚对地电阻： 特别是第1脚（源极S）、第5脚（漏极D，即OUT）、第8脚（VCC），与正常值或图纸对比，判断芯片是否击穿。
- 开关管（MOSFET）三个极： 测G-S、G-D、D-S之间有无短路。
- 整流桥： 测四个二极管是否击穿。
- 输出端整流二极管： 测是否击穿。
第二步：上电测试（危险！务必谨慎！）
如果初步测量没有发现明显的短路元件,可以尝试上电测试。强烈建议在隔离变压器上进行，并使用调压器，从零电压缓慢升高。
（图片来源网络，侵删）
-
测VCC电压（关键测试点）：
- 在不上电或刚上电瞬间,测量 STR-A6059H 的第8脚 VCC 电压。
- 正常情况： 刚上电时，VCC电压会从0V逐渐上升到芯片的启动电压（约16V-20V），然后随着辅助绕组供电建立，电压会稳定在一个工作电压（约12V-18V，由芯片型号和反馈决定）。
- 故障现象分析：
- VCC电压为0： 检查启动电阻是否开路、VCC整流二极管是否开路、滤波电容是否失效。
- VCC电压很低，无法达到启动电压： 检查启动电阻阻值变大、VCC滤波电容漏电、负载过重导致无法启动。
- VCC电压能上升到启动电压，但随即又降到0： 这是典型的“打嗝”保护状态，说明芯片检测到了异常（如过流、过压、短路），启动后立即保护，此时重点检查后级电路。
-
测输出电压：
- 如果VCC电压正常且稳定,但输出电压为0，则问题可能出在：
- 开关管未工作（驱动信号问题）。
- 开关管本身损坏。
- 变压器次级整流滤波电路问题（二极管开路、电容失效）。
- 反馈环路问题（光耦、稳压管如ZD1、误差放大器如IC2损坏）。
- 如果VCC电压正常且稳定,但输出电压为0，则问题可能出在：
第三步：波形测量与分析（使用示波器）
这是最核心、最有效的诊断方法。
-
测VCC波形（第8脚）：
观察VCC电压是否稳定,有无抖动，抖动通常意味着供电不足或负载不稳定。
-
测驱动波形（第5脚 OUT）：
- 正常波形： 应该是规则的矩形波，频率通常在几十kHz。
- 无波形：
- 检查 STR-A6059H 是否损坏。
- 检查VCC供电是否正常。
- 检查芯片的使能/保护引脚（如有）是否被拉低。
- 波形畸变、幅度不足：
- 驱动回路电阻/电容问题。
- 开关管栅极-源极的电阻/电容问题。
- 开关管本身问题。
-
测电流检测波形（第1脚 S）：
- 此脚电压波形通常是一个个小的正向尖峰脉冲,代表开关管的电流。
- 如果此波形异常（如幅度过大、顶部被削平），说明过流保护可能被触发。
-
测反馈波形（第2脚 FB）：
- 此脚电压反映了输出电压的高低,正常工作时，此脚电压会稳定在一个特定值（如2.5V）。
- 如果此脚电压异常（如始终为0或过高），说明反馈环路有问题。
常见故障点与维修思路
| 故障现象 | 可能原因 | 维修思路 |
|---|---|---|
| 保险丝熔断 | 300V整流桥击穿 大滤波电容击穿 STR-A6059H内部击穿 外置开关管击穿 |
用万用表二极管档或电阻档测量上述元件的对地电阻，找出短路点并更换。 |
| 保险丝完好，但无输出 | 启动电阻开路 VCC整流二极管或滤波电容损坏 STR-A6059H损坏 反馈环路开路或短路（光耦、稳压管） 负载过重（输出短路） |
测VCC电压，判断是启动问题还是工作后保护问题。 断开负载，测空载电压是否正常。 检查光耦是否导通，稳压管是否击穿。 |
| 输出电压偏低 | 滤波电容容量下降 某个整流二极管正向压降增大 反馈环路有问题（光耦性能下降、误差放大器坏） 负载电流过大 |
更换输出端滤波电容。 在线测量二极管压降或拆下测量。 检查光耦，可用一个好的光耦代换试试。 断开负载，看电压是否恢复正常。 |
| 电源“吱吱”叫，无法启动 | 负载严重短路 STR-A6059H或开关管软击穿 VCC供电不足 反馈环路异常导致振荡频率过低 |
断开所有负载，测空载电压。 测量关键点对地电阻，有无轻微短路。 测VCC电压是否稳定。 |
STR-A6059H 的代换
STR-A6059H 已经停产，但有很多可以直接代换的型号，它们通常引脚兼容，工作原理相似，常见的代换型号有：
- STR-A6059 / STR-A6059H
- STR-A6069H / STR-A6069
- STR-A6159H / STR-A6159
- TDA16871 / NCP1271 (功能更强大，可能需要少量外围电路调整，但核心供电和反馈逻辑相似，可作参考)
代换注意事项：
- 引脚定义： 务必核对代换芯片的引脚图，确保VCC、FB、OUT、S等关键引脚一一对应。
- 工作电压： 确认代换芯片的VCC工作电压范围与原电路兼容。
- 性能差异： 新芯片可能在开关频率、保护阈值等方面有细微差别，需要观察实际工作情况。
维修 STR-A6059H 电源，核心在于围绕 “供电（VCC）” 和 “驱动（OUT）” 这两条主线，结合 “反馈环路” 的分析，通过测量关键点的电压和波形，可以快速定位故障区域，安全永远是第一位的，耐心和细致是成功维修的关键，祝你维修顺利！
