STR-G9656 是一种广泛应用于彩电、显示器等设备中的离线式开关电源电流模式控制器，它将高压启动电路、振荡器、误差放大器、过流保护等功能集成在一起，维修时需要系统性地排查。

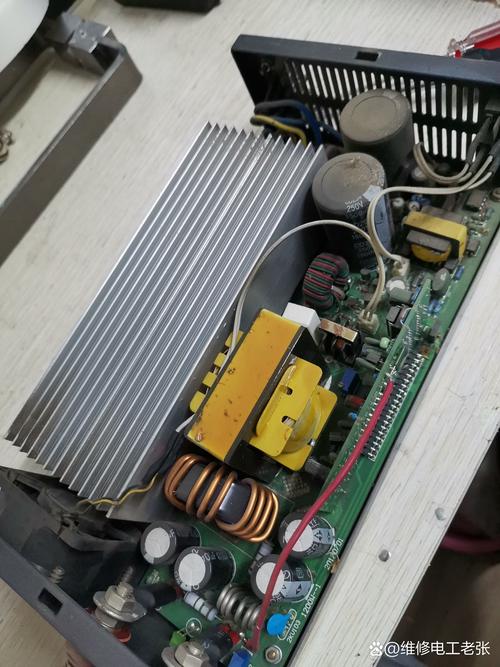

（图片来源网络，侵删）
当输出电压偏低时,通常意味着电源的“反馈环路”或“电源本身带载能力”出现了问题，我们可以从“软启动”、“稳压控制”、“负载”和“保护电路”这四个大方向入手。
核心维修思路
维修开关电源,遵循“先静态，后动态；先易后难，先外后内”的原则。安全第一！ 维修前务必了解设备，做好隔离，防止触电。
第一步：初步检查与安全确认
-
外观检查：
- 保险丝： 检查 FUSE 是否熔断，如果熔断，说明存在严重短路（如 STR-G9656 击穿、整流桥击穿、滤波电容爆裂等），更换保险丝前，必须先排查后级短路故障，否则会再次熔断。
- STR-G9656 芯片： 观察芯片是否有明显开裂、鼓包、烧焦的痕迹。
- 电容： 检查关键位置的电解电容（如 300V 滤波电容、输出滤波电容）是否有漏液、鼓包、顶部“开花”等现象，这是最常见的故障点之一。
- 电阻： 检查 STR-G9656 的外围电阻，特别是过流检测电阻（通常在源极 S 极上，阻值很小，如 0.22Ω、0.33Ω）是否变值或烧断。
-
测量关键点电压（静态测量）：

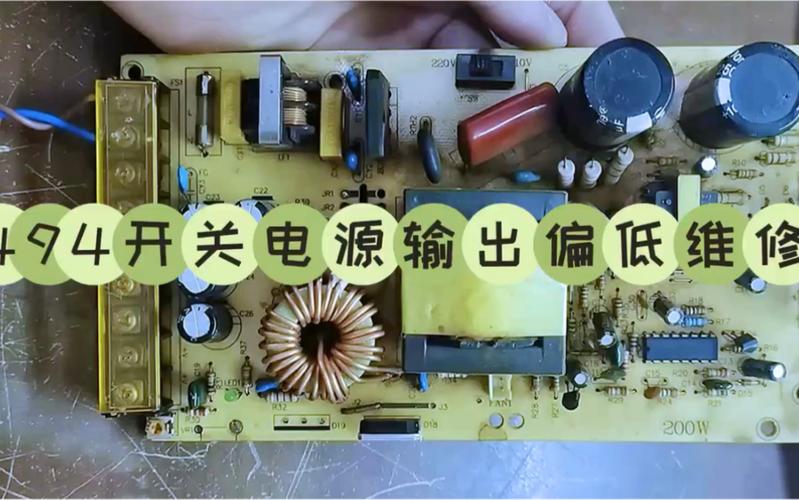

（图片来源网络，侵删）- 300V 电压： 测量 STR-G9656 的 7 脚 (VCC) 和 5 脚 (Source) 之间的电压，正常情况下，待机时此电压应在 300V 左右（市电 220V × 1.414），如果此电压为 0，说明前级整流滤波电路有问题（保险丝断、限流电阻开路、整流桥坏等），如果远低于 300V，可能是市电输入电压过低或整流桥内阻变大。
- VCC 供电电压： 测量 STR-G9656 的 1 脚 (VCC) 电压，此电压由变压器辅助绕组经整流滤波后提供，是芯片工作的主电源，正常工作时应高于 11V，启动电压约为 16V，关闭电压约为 10V，如果此电压很低或不稳定，会导致芯片无法正常工作，输出电压必然低。
第二步：重点排查方向（根据 STR-G9656 工作原理）
如果初步检查正常,300V 电压和 VCC 电压也基本正常，但输出电压依然偏低，那么问题就出在稳压控制、负载或保护电路上。
稳压控制环路（最常见）
STR-G9656 采用的是电流模式控制，其稳压是通过 光耦 (PC817 等) 和 TL431 等精密稳压管来实现的。
-
光耦 (Optocoupler) 电路：
- 原理： 输出电压升高 -> TL431 导通 -> 光耦发光二极管电流增大 -> 光耦三极管导通增强 -> STR-G9656 的 4 脚 (FB/ISNS) 电压被拉低 -> 芯片内部逻辑判断输出过高，从而降低占空比，使输出电压回落。
- 检查点：
- 光耦本身： 测量光耦的 1、2 脚（发光侧）和 3、4 脚（受光侧）的正反向电阻，1、2 脚或 3、4 脚短路/开路，光耦失效。
- 光耦供电： 测量光耦 1 脚是否有来自输出端的电压（+12V 或 +24V）。
- 4 脚电压： 在输出电压偏低的情况下，测量 STR-G9656 的 4 脚 电压，如果此电压异常偏高（接近 VCC 电压），说明光耦没有工作或未完全导通，导致芯片误以为输出电压过低而试图增大占空比，但因其他原因失败，最终表现为输出电压低。
-
精密稳压源 (TL431 或 KIA431)：

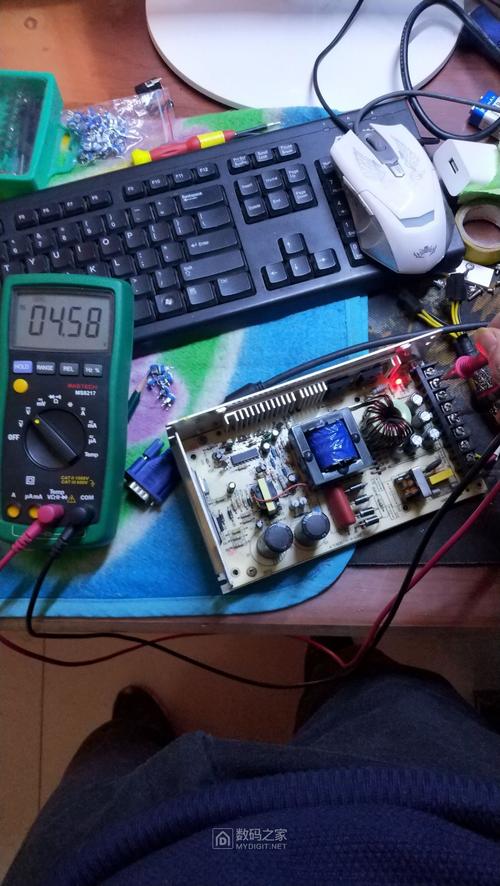

（图片来源网络，侵删）- 原理： TL431 的 R 端通过电阻分压网络监测输出电压，当输出电压高于其内部 2.5V 基准电压时，K-A 极导通，控制光耦。
- 检查点：
- 测量 R 端电压： 正常情况下，R 端电压应为 2.5V，如果远低于 2.5V，说明输出电压真的低了，或者分压电阻变值。
- 测量 K-A 极： 将 R 端电压强行拉到 2.5V（可用一个 10kΩ 电位器从输出端分压），K-A 极应导通（电压降约 2V 左右），如果不导通，说明 TL431 损坏。
-
反馈电阻网络：
- 检连接在输出端和 TL431 R 端之间的分压电阻，这些电阻如果阻值变大或开路，会导致 R 端电压永远低于 2.5V，TL431 和光耦无法导通，STR-G9656 会以最大占空率工作，输出电压会极高（甚至击穿负载），如果电阻短路，则 R 端电压始终为 0，输出电压会极低，这是需要重点排查的。
负载过重
如果电源本身空载时电压正常,一旦接上负载就电压下降，说明电源带载能力差或负载本身有短路。
- 脱开负载法：
- 断开主电源（如 +12V、+24V）对主板的供电，接上一个假负载（例如汽车灯泡或水泥电阻）。
- 如果接上假负载后,电压恢复正常，说明问题在负载端（主板上的行输出、伴音功放、CPU 等电路有短路或漏电）。
- 如果接上假负载后,电压依然很低，说明问题在电源本身。
STR-G9656 芯片本身及周边启动/供电电路
-
VCC 供电不稳定：
- 这是导致输出电压低的常见原因,STR-G9656 的 VCC 电压由变压器一个辅助绕组整流滤波后提供，如果这个整流二极管（通常是快恢复二极管）性能不良、滤波电容失效（容量减小、ESR 增大），会导致 VCC 电压在负载加重时跌落，芯片进入欠压保护或间歇工作状态，输出电压自然降低。
- 检查方法： 测量 VCC 电压（1 脚）在开机瞬间和带载时的稳定性，如果电压波动很大，重点检查 VCC 整流二极管和滤波电容。
-
软启动电容问题：
- STR-G9656 的 8 脚 (SS) 是软启动端，通常外接一个电容到地，如果这个电容漏电或短路，会导致软启动功能异常，可能影响输出电压的建立。
-
过流检测电阻问题：
- 在 STR-G9656 的 5 脚 (Source) 和地之间，通常会有一个小阻值的电阻（Rsense），这个电阻用于检测开关电流，如果这个电阻阻值变大，会导致芯片在很小的电流时就触发过流保护，电源无法正常输出功率，表现为电压低，用万用表精确测量其阻值。
-
芯片内部损坏：
如果以上所有外围元件都检查无误,那么很可能是 STR-G9656 芯片本身损坏，内部振荡器、PWM 比较器、驱动电路等出现故障，都会导致输出异常，此时只能更换芯片。
维修流程清单
- 安全断电，放电。
- 目视检查： 保险丝、芯片、电容、电阻有无明显异常。
- 静态测量：
- 测量 300V 电压是否正常。
- 测量 VCC (1脚) 电压是否正常（启动和工作时）。
- 判断故障范围：
- 300V 不正常 -> 检查市电输入、整流桥、滤波电容、限流电阻。
- VCC 不正常 -> 重点检查 VCC 整流二极管和滤波电容。
- 动态排查（假设 300V 和 VCC 正常）：
- 脱开负载，接上假负载。
- 电压正常 -> 负载短路，查负载电路。
- 电压仍低 -> 故障在电源本身。
- 检查稳压环路：
- 测量 STR-G9656 的 4 脚 (FB) 电压是否异常高。
- 测量 TL431 的 R 端 电压是否为 2.5V。
- 检查 光耦 是否正常。
- 检查 分压电阻 是否变值。
- 检查关键元件：
- 测量 过流检测电阻 (Source脚电阻) 是否变大。
- 检查 软启动电容 (8脚) 是否漏电。
- 脱开负载，接上假负载。
- 最终判断：
- 如果所有外围元件都确认无误,更换 STR-G9656 芯片。
希望这份详细的指南能帮助你成功维修 STR-G9656 电源电压低的问题！
