首先了解 STR-S6765 的核心功能与引脚
STR-S6765 内部集成了高压启动电路、振荡器、误差放大器、过流保护、过压保护等功能，并内置了一个耐压约 1500V 的 MOSFET 功率开关管。
（图片来源网络，侵删）
引脚功能：
- (1) 脚： Drain (漏极) - 内部 MOSFET 的漏极。 这是高压输入端，通过开关变压器初级绕组接整流滤波后的高压（通常在 +300V 左右），维修时,此脚对地电阻的测量是关键。
- (2) 脚： Source (源极) - 内部 MOSFET 的源极。 通常通过一个电流取样电阻接地,是过流保护的检测点。
- (3) 脚： GND (地) - 控制电路的接地端。
- (4) 脚： Feedback (反馈) - 稳压控制信号输入端。 这是电压闭环控制的核心引脚，通常连接到光电耦合器 (PC817) 的发射极。
- (5) 脚： Vcc (电源) - 控制电路的供电端。 内部启动电路工作后，由外部 Vcc 供电电路维持其工作。
核心维修思路与流程
STR-S6765 电源电路的检修，核心是判断其工作状态,电源有两种主要状态：
- 待机状态：STR-S6765 处于低频间歇振荡状态，输出电压较低,只为CPU等电路提供微弱的工作电压。
- 正常工作状态：STR-S6765 处于高频 PWM 振荡状态,输出各组正常的工作电压。
维修时,应先确认电路是处于待机状态还是能进入正常工作状态。
维修流程图：

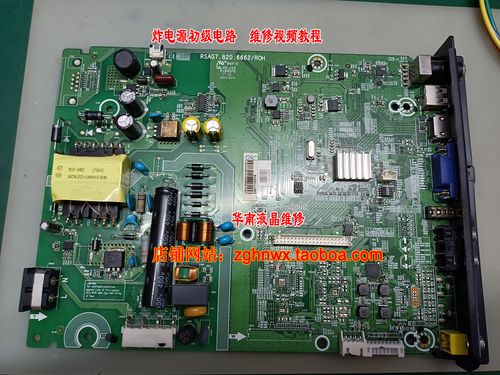

（图片来源网络，侵删）
graph TD
A[通电测量VCC(5脚)电压] --> B{VCC电压是否正常?}
B -- 正常 --> C[测量FB(4脚)电压]
B -- 异常/无 --> D[检查VCC供电电路]
C -- 正常 --> E[检查STR-S6765本身及外围]
C -- 异常/过低 --> F[检查光耦及副边稳压电路]
E --> G[测量D极(1脚)电压]
G -- 有高压且波动 --> H[判断STR-S6765损坏]
G -- 无高压或无波动 --> I[检查启动电路和初级回路]
D --> J[修复VCC供电电路后重试]
F --> K[修复反馈电路后重试]
关键引脚电压与电阻值测量（重要技巧）
这是判断故障点的最直接方法，以下数值均为在路测量，仅供参考,具体因机型和万用表型号而异。
| 引脚 | 待机状态电压 | 正常工作状态电压 | 对地电阻（红笔测地，黑笔测） | 主要作用 |
|---|---|---|---|---|
| (1) 脚 (D) | 约 +300V | 约 +300V | 数十至一百多 kΩ (反向) | 高压输入 |
| (2) 脚 (S) | 0V | 0V | 接近 0Ω | 电流取样，接地 |
| (3) 脚 (GND) | 0V | 0V | 0Ω | 控制地 |
| (4) 脚 (FB) | 1 ~ 0.3V | 0 ~ 2.5V | 约 10 kΩ 左右 | 反馈控制 |
| (5) 脚 (VCC) | 8 ~ 12V (波动) | 12 ~ 15V (稳定) | 约 5 ~ 8 kΩ | 控制电路供电 |
测量技巧：
-
测量 (5) 脚 VCC 电压：这是第一步。
- VCC 电压为 0V：重点检查 VCC 供电电路，通常是 (1) 脚高压通过一个启动电阻（如 100kΩ/3W）降压后，再经过一个稳压二极管（如 15V）和滤波电容为 (5) 脚供电,检查这些元件是否开路或短路。
- VCC 电压很低（如低于 8V）且波动：说明 STR-S6765 处于“打嗝”状态，这是其保护机制的体现,此时需要检查负载是否过重或反馈环路是否开路。
- VCC 电压正常（12V左右）但 (4) 脚 FB 电压很低：故障点很可能在反馈环路。
-
测量 (4) 脚 FB 电压：
（图片来源网络，侵删）- FB 电压过低（<0.5V）：通常意味着 STR-S6765 检测到异常（如过流、过压或输出短路），进入保护状态,应重点检查负载和反馈电路。
- FB 电压正常（~2.5V）：说明稳压环路基本正常，如果此时无输出或输出电压低，则可能是 STR-S6765 本身损坏或驱动能力不足。
-
测量 (1) 脚 D 极电压：
- D 极有 +300V 电压，但 (5) 脚 VCC 电压为 0：基本可以肯定是启动电阻开路或 VCC 整流滤波电路损坏。
- D 极电压在 +300V 附近有微小波动：说明 STR-S6765 已经开始振荡，但处于“打嗝”或轻载状态，结合 VCC 和 FB 电压判断。
- D 极电压为 0V：检查保险丝、市电输入回路、整流桥。
常见故障分析与维修技巧
故障现象一：完全无电压，保险丝烧断
原因分析：
- 主回路严重短路：整流桥击穿、滤波电容（通常是 400V/100μF 以上）炸裂或短路。
- STR-S6765 内部 MOSFET 击穿短路：这是最常见的故障点，STR-S6765 损坏后,往往会连带烧毁启动电阻和限流电阻。
- 市电输入回路问题：如压敏电阻短路、消磁电阻短路。
维修技巧：
- 先不装新保险丝，断开电源板与主板的连接（即断开所有负载）。
- 在主滤波电容两端并联一个 60W/220V 的白炽灯泡,作为假负载。
- 通电观察：
- 如果灯泡正常发光，说明主回路有短路，断电后，用万用表电阻档测量整流桥输出端对地电阻、STR-S6765 的 (1) 脚对地电阻，如果阻值很小，通常是 STR-S6765 或滤波电容损坏。
- 如果灯泡微亮或闪烁一下后熄灭，说明 STR-S6765 可能进入保护状态,需要进一步检查。
- 如果灯泡不亮，说明主回路无短路，可以装上保险丝，通电测量各点电压,进行下一步检修。
- 更换 STR-S6765 时：一定要检查其外围电路，特别是启动电阻、限流电阻（在源极 S 极的电阻）是否开路，如果只换 IC 而不换损坏的外围电阻，新换上的 IC 很会再次烧毁。
故障现象二：保险丝未断，但各组输出电压为 0 或很低
原因分析：
- STR-S6765 未工作：启动电阻开路、VCC 整流二极管开路、滤波电容失效。
- STR-S6765 损坏：内部电路开路,无法启动或驱动。
- 反馈环路开路：光耦 PC817 损坏、副边稳压电路（如误差放大器 TL431）损坏、取样电阻开路。
- 负载严重短路：虽然保险丝未断,但负载短路导致电源保护。
维修技巧：
- 测量 VCC (5脚) 电压：
- VCC 为 0：查启动电阻、VCC 整流二极管、滤波电容。
- VCC 电压很低且波动：查反馈环路（重点查光耦）和负载。
- 测量 FB (4脚) 电压：
- FB 电压为 0 或很低：通常是光耦未工作，检查光耦是否供电（通常从辅助绕组经整流滤波而来）、TL431 是否工作，可以尝试断开光耦的 (4) 脚（集电极），VCC 电压恢复正常，说明是副边问题导致光耦一直导拉低 FB 电压。
- 假负载法：断开所有负载，接上假负载（如 60W 灯泡）后通电，如果输出电压恢复正常，说明是主板负载短路，如果电压依然很低,则故障在电源板本身。
故障现象三：输出电压过高或过低
原因分析：
- 输出电压过高：
- 反馈环路开路：光耦开路、TL431 开路或其基准端（Ref）电压丢失，这会导致 STR-S6765 失去控制，输出电压飙升,通常会触发过压保护或直接烧毁。
- 取样电阻变值：副边电压取样电阻阻值变大，会导致反馈电压降低,从而使输出电压升高以补偿。
- 输出电压过低：
- 负载过重：主板上有短路元件。
- 反馈环路异常：光耦发光二极管侧或三极管侧性能不良、TL431 性能不良。
- STR-S6765 性能下降：驱动能力不足。
- VCC 供电不足：VCC 滤波电容容量减小,导致带载能力差。
维修技巧：
- 电压过高是危险故障，维修时要格外小心，防止扩大故障,应优先检查反馈环路是否开路。
- 电压过低：先用假负载法判断是电源问题还是负载问题。
- 如果是电源问题，用代换法更换光耦和 TL431 是最快捷有效的方法,因为这两个元件是故障高发区。
维修注意事项与安全
- 安全第一：开关电源部分存在高压，即使断电后，滤波电容中仍储存有大量电荷，维修前务必对主滤波电容进行放电操作（用大功率电阻短接电容两端）。
- 先软后硬：先检查外围元件（电阻、电容、二极管），这些元件价格低廉，损坏概率高，最后再考虑更换昂贵的 STR-S6765。
- 代换技巧：STR-S6765 的代换型号有 STR-S6708、STR-S6709A 等，它们可以直接代换,外围电路基本通用。
- 保护电路：STR-S6765 的保护功能（过流、过压、欠压）是其设计优点，当它进入保护状态时，不要急于断电,应利用这个状态去分析和查找故障根源。
- 烙铁：更换 STR-S6765 时，建议使用防静电烙铁，并注意散热,避免因过热损坏芯片。
希望这份详细的维修技巧能对您有所帮助！逻辑分析和逐步排查是解决电子故障的关键。
