创维1207AP 不是一个具体的电视机型号，而是一个“主板型号”或“机芯型号”。

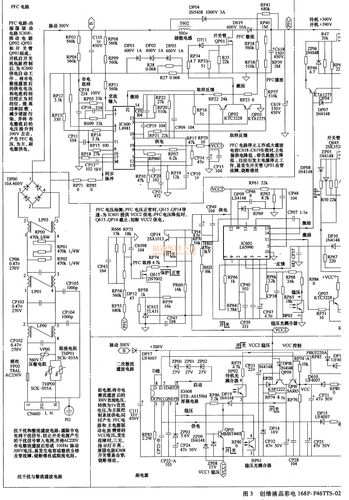

（图片来源网络，侵删）
这意味着，市面上使用这块主板的创维电视型号非常多，例如常见的 E720、E820、E840、G8 等系列的部分型号都可能采用这块主板，维修思路和方法是通用的,但具体故障现象需要结合您手中的电视来确认。
第一步：确认基本信息和故障现象
在动手维修前,请先准备好以下信息：
- 电视具体型号：在电视背面的标签上找到完整的型号，
OLED48A8P、55G8S等,这有助于您找到对应的原厂图纸和固件。 - 故障现象：这是最关键的一步，请尽可能详细地描述问题：
- 完全不开机：指示灯不亮,按遥控器或机身上按键无任何反应。
- 指示灯亮，但不开机：红色或蓝色指示灯常亮或闪烁，但屏幕黑屏,无图像无声音。
- 有声音无图像：能听到声音（如菜单音效、背景音乐）,但屏幕全黑。
- 有图像无声音：画面正常,但扬声器或耳机无任何声音输出。
- 花屏、闪屏、图像有干扰纹：屏幕显示异常,图像不稳定。
- 自动重启：电视开机后不久自动关机并重启。
- 功能失灵：某个或某些按键（如音量、频道键）失灵,遥控器失灵等。
第二步：根据故障现象进行初步判断和维修
创维1207AP主板是一块高度集成的智能电视主板，核心芯片通常包括 主芯片（如MStar或晨星系列）、电源管理IC（PMIC）、闪存、DRAM内存等,下面我们针对不同故障进行分析。
故障现象一：完全无反应（指示灯不亮）
这通常是供电系统的问题。

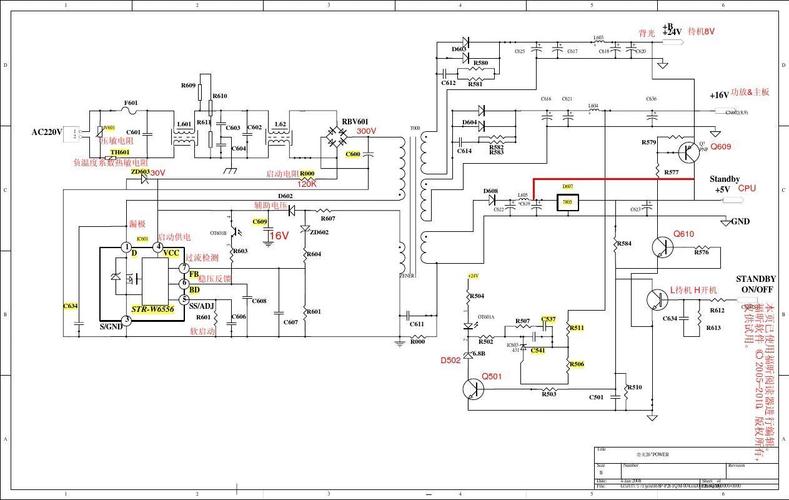

（图片来源网络，侵删）
- 检查外部供电：
- 确认电源线是否插紧。
- 更换一个墙壁插座试试,排除插座无电的可能。
- 如果电视使用了电源板（电源适配器），检查适配器输出电压是否正常（通常标签上会标明，如12V或19V）。
- 检查电视内部保险丝：
- 警告：操作前务必断开电源并等待电容放电！
- 打开电视后盖，找到电源板或主板上的保险丝,它通常是一个小的玻璃管或贴片元件。
- 用万用表的二极管档或电阻档测量保险丝是否通，如果阻值无穷大,说明保险丝熔断。
- 更换保险丝前，必须找到熔断的原因！ 否则换上新的保险丝会立刻再次熔断，导致保险丝熔断的常见原因有：
- 电源管理IC（PMIC）损坏：这是最常见的原因，需要测量PMIC的各个引脚对地是否短路,特别是VCC引脚。
- 整流桥或滤波电容损坏：导致输入电流过大。
- 后级电路短路：如背光驱动短路、主板其他芯片短路等。
故障现象二：指示灯亮，但不开机（黑屏）
这通常是主板系统或屏驱动电路的问题。
- 检查主板上的指示灯：
- 有些主板在开机时会点亮一个特定的状态灯（如PWR灯、STB灯），通过观察其闪烁次数可以初步判断故障代码，闪烁5下可能代表DDR内存问题，闪烁8下可能代表主芯片问题。请务必查找您电视型号对应的维修手册来确认代码含义。
- 检查主芯片和DDR供电：
- 这是此故障现象下的核心检查点！ 1207AP主板的核心芯片和内存需要多组精确的电压（如1.0V, 1.2V, 3.3V, 5V等）。
- 用万用表直流电压档，测量主芯片和DDR内存旁边的电源管理IC（PMIC）的各个电压输出端子,看电压是否正常且稳定。
- 常见问题：
- PMIC虚焊或损坏：导致供电缺失或不稳，这是最常见的故障点，可以尝试对PMIC进行补焊（使用热风枪和助焊剂）,如果无效则可能需要更换。
- DDR内存虚焊或损坏：如果主芯片有供电但系统不启动，可能是DDR问题，可以尝试对DDR内存进行补焊。
- 检查晶振：
- 主板通常有多个晶振，如系统晶振（24MHz或27MHz）、RTC晶振（32.768kHz）等。
- 用万用表电压档测量晶振两端的电压，正常时应该有微小的电压差（如0.2V-1.5V不等）。
- 更准确的测量方法是使用示波器观察晶振是否有起振波形，如果没有波形，可能是晶振损坏或其供电/外围电路问题。
- 检查Flash（闪存）：
- 系统无法启动也可能是因为Flash固件丢失或损坏，可以尝试刷机（重新烧录固件）来解决。
- 检查I2C总线：
主芯片、EEPROM（存储配置信息）、HDMI芯片等通过I2C总线通信，如果总线被拉死（如某个芯片引脚对地短路），会导致系统无法启动,测量SDA和SCL线是否被钳位在低电平。
故障现象三：有声音无图像
这通常是屏驱动板（TCON板）、屏线或背光电路的问题。
- 检查背光：
- 在暗处，用手机手电筒照射屏幕，看能否看到非常暗淡的图像，如果能，说明图像处理和屏驱动正常，问题出在背光。
- 背光不亮的可能原因：
- 背光电源故障：主板没有输出背光使能信号或背光供电电压。
- 背光驱动板（LED灯条驱动板）故障：负责点亮LED灯条的板子损坏。
- LED灯条损坏：灯条上的LED灯珠烧毁，可以通过测量灯条两端电阻来判断，正常阻值较小且均匀,如果无穷大则说明灯条开路。
- 检查屏线：
屏线是连接主板和屏幕驱动板的排线，检查排线是否插紧、有无弯折或损坏,可以尝试重新拔插一次。
- 检查TCON板：
TCON板（时序控制板）负责驱动液晶像素，如果TCON板损坏，也可能导致无图像,检查TCON板上的供电和排线连接。
故障现象四：花屏、闪屏
这通常是数据传输线或存储器的问题。
- 检查排线和插座：
- 主板到屏幕的排线（LVDS或MIPI接口）接触不良或损坏是导致花屏的常见原因,重新插拔或更换排线试试。
- 检查DDR内存：
- DDR内存虚焊或损坏会导致数据传输错误，从而引起花屏，尝试对DDR进行补焊。
- 检查主芯片和Flash：
- 主芯片或Flash引脚虚焊也可能导致此类问题，可以尝试对主芯片进行补球（BGA重植）。
- 检查屏本身：
如果排线和主板都正常，那可能是屏幕本身（液晶面板）损坏。
第三步：维修工具和备件
- 必备工具：
- 万用表：用于测量电压、电阻、通断。
- 电烙铁和焊台：用于更换小元件。
- 热风枪：用于拆焊BGA芯片（如主芯片、DDR、PMIC）。
- 助焊剂、松香、吸锡线/吸锡器。
- 螺丝刀：打开后盖。
- 常用备件：
- 保险丝：通用规格。
- 电源管理IC（PMIC）：根据主板型号查询具体型号。
- DDR内存颗粒：查询具体型号。
- 晶振：常见频率。
- 排线：屏幕到主板的连接线。
第四步：安全注意事项
- 断电操作：任何维修前，务必拔掉电源线，并等待电源板上的大电容（滤波电容）放电完毕,防止触电。
- 防静电：主板上的CMOS芯片和MOS管对静电非常敏感，维修前最好佩戴防静电手环,或在操作前触摸一下金属接地体。
- 记录安装顺序：拆卸时，对螺丝、排线、屏蔽罩等做好标记或拍照记录,以免安装错误。
- 不要盲目加电：在找到明确故障点并修复前，不要频繁通电测试,以免扩大故障范围。
总结与建议
对于创维1207AP主板的维修,最常见的故障点集中在：
- 电源管理IC（PMIC）：导致不开机或电压不稳。
- DDR内存：导致不开机、花屏、自动重启。
- 排线接触不良：导致花屏、无图像。
- Flash固件问题：导致无法开机进入系统。
如果您没有电子维修基础，强烈建议不要自行拆机维修。 电视机内部有高压，非专业人员操作非常危险，您可以将电视送到专业的维修店,或者联系创维官方售后服务。
如果您有一定动手能力，可以从最简单的检查开始，比如检查排线、测量保险丝、观察指示灯代码等，如果问题复杂，特别是涉及BGA芯片的焊接,最好还是寻求专业人士的帮助。
