网络校时系统技术方案

项目概述

1 项目背景

随着信息技术的飞速发展，各行各业对网络时间同步的精度和可靠性要求越来越高，精确的时间是保障信息系统安全稳定运行、数据一致性、事件追踪、安全审计和金融交易等业务正常开展的基础，当前，许多组织的内部网络设备（服务器、交换机、路由器、安防设备等）存在时间不同步、时钟漂移等问题,可能导致：

• 数据错误与混乱：分布式数据库、文件系统因时间不一致导致数据错乱。
• 日志审计失效：安全日志、操作日志时间戳混乱,无法进行有效的事件追溯和故障排查。
• 业务逻辑错误：依赖时间戳的业务（如订单、定时任务）出现逻辑错误。
• 安全风险增加：证书、密钥的有效期验证失败,安全策略时间窗失效。
• 性能下降：某些分布式系统（如Hadoop、Spark）对时间同步有严格要求,时间漂移会影响计算性能。

构建一套高精度、高可靠、易于管理的网络校时系统,已成为企业信息化建设的迫切需求。

2 建设目标

本方案旨在构建一个覆盖整个组织内部网络的统一、精准、可靠的时钟同步基础设施,具体目标如下：

• 高精度同步：所有网络设备和服务器的时钟与标准时间源（如UTC）的偏差控制在毫秒级以内,关键服务器达到微秒级。
• 高可用性：时间源冗余,避免因单一时间源故障导致整个网络时间同步中断。
• 高可靠性：系统具备稳定性和自愈能力,确保7x24小时不间断服务。
• 易管理性：提供集中管理平台，实现对时间同步状态的监控、配置和告警。
• 安全性：保障时间同步协议（如NTP）的安全性,防止时间欺骗攻击。
• 可扩展性：架构设计应能支持未来网络规模的扩大和新增设备的接入。

3 设计原则

• 标准化：遵循国际标准时间协议（NTPv4/SNTP）,确保兼容性。
• 分层架构：采用分层式（Stratum）架构，减轻上层时间源压力,提高同步效率和稳定性。
• 冗余备份：时间源和关键节点均采用冗余设计,消除单点故障。
• 安全可控：实施访问控制和安全策略,保障时间同步链路的安全。
• 可维护性：系统结构清晰，配置简单,便于日常运维和故障排查。

需求分析

1 功能需求

1. 时间同步：支持NTP (Network Time Protocol) 和 SNTP (Simple Network Time Protocol) 协议。
2. 时间源管理：支持多种时间源，包括外部授时服务器（如国家授时中心、NIST Pool等）和内部本地时钟源（如GPS/北斗授时卡）。
3. 服务器角色：支持配置为时间服务器（Stratum 1/2）、客户端（Stratum 3及以下）。
4. 监控与告警：实时监控各节点的同步状态、延迟、偏移量、抖动等关键指标，并在异常时（如时间源中断、同步偏差过大）通过邮件、短信等方式发出告警。
5. 配置管理：提供Web界面或命令行工具，集中管理所有时间服务器的配置，如时间源选择、访问控制列表、认证密钥等。
6. 日志审计：记录所有时间同步事件、配置变更和告警信息,便于审计和追溯。

2 性能需求

• 时间精度：核心服务器与时间源偏差 < 1ms；普通网络设备与时间源偏差 < 10-50ms。
• 同步频率：客户端可根据需要动态调整同步频率,通常为每分钟到每数分钟一次。
• 系统负载：校时服务对服务器和网络设备的CPU、内存和网络带宽占用极低,可忽略不计。
• 响应时间：监控平台告警延迟 < 5分钟。

3 安全需求

• 访问控制：限制哪些客户端IP可以向时间服务器请求时间同步。
• 协议认证：使用对称密钥（Symmetric-key）或Autokey进行NTP报文认证,防止恶意篡改和中间人攻击。
• 网络安全：在防火墙上对NTP端口（UDP 123）进行访问策略控制,仅开放必要的端口。

总体设计

1 技术架构

本方案采用经典的分层式NTP架构，将网络中的设备划分为不同的层级（Stratum）,以优化性能和可靠性。

      +-----------------+
      |  外部时间源      |  (e.g., NTP Pool, GPS)
      | (Stratum 0)     |
      +--------+--------+
               |
      +--------+--------+
      |  核心时间服务器   |  (Stratum 1/2, 内部集群)
      +-----------------+
               |
      +--------+--------+
      |  二级/部门时间服务器 | (Stratum 2/3, 可选)
      +-----------------+
               |
      +--------+--------+
      |  网络终端设备     |  (Servers, Switches, Cameras, etc.)
      | (Stratum 3+)    |
      +-----------------+

层级说明：

• Stratum 0 (时间源)：高精度时间源，如原子钟、GPS/北斗卫星信号,不可直接用于网络同步。
• Stratum 1 (一级时间服务器)：直接连接Stratum 0设备的服务器，是内部网络的时间基准，本方案中,建议部署为双机热备的集群。
• Stratum 2 (二级时间服务器)：从Stratum 1服务器同步时间，并向下级设备提供服务，适用于大型网络，可以分担一级服务器的压力,并为不同部门或区域提供本地时间服务。
• Stratum 3+ (客户端)：网络中的所有终端设备，如服务器、工作站、网络设备、安防设备等，从Stratum 1或Stratum 2服务器同步时间。

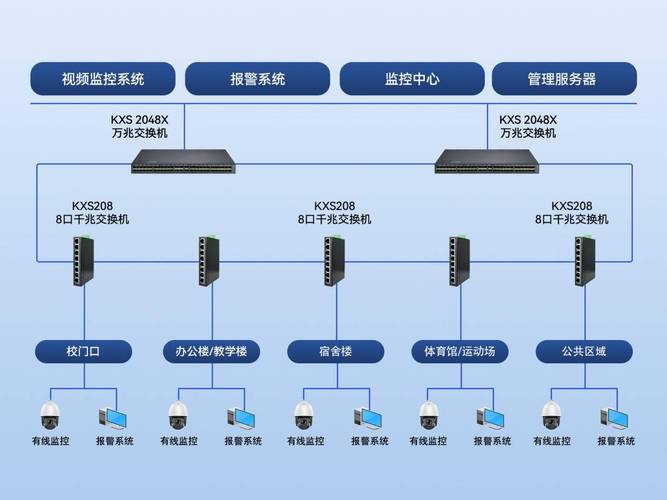

2 部署架构

• 核心时间服务器集群：
  • 部署位置：部署在核心网络区域,网络连通性最佳的位置。
  • 数量：至少部署2台，通过虚拟IP（VIP）实现高可用,使用Keepalived或HAProxy做健康检查和故障切换。
  • 时间源：
    • 主时间源：连接高精度GPS/北斗授时卡（Stratum 0）。
    • 备用时间源：配置2-3个可靠的外部公共NTP服务器（如 ntp.aliyun.com, cn.pool.ntp.org）。
  • 功能：为整个网络提供最权威、最可靠的时间同步服务。
• 二级时间服务器（可选）：
  • 部署位置：在分支机构或大型数据中心内部署。
  • 功能：从核心时间服务器集群同步时间，并向该区域内的设备提供服务,减少跨网段流量。
• 客户端：

  所有需要时间同步的设备，通过操作系统或设备配置,指向核心时间服务器集群的虚拟IP。

详细设计

1 核心时间服务器设计

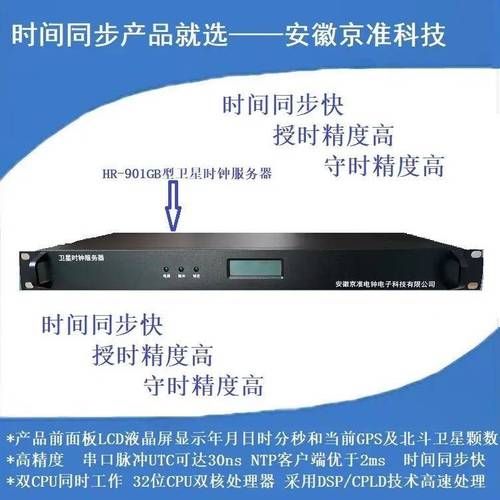

• 硬件选型：
  • CPU/内存：通用x86服务器即可,对性能要求不高。
  • 关键部件：必须配备高稳定性的时钟振荡器（如TCXO），以保证在断开外部时间源后，短时间内（如数小时）的时钟漂移极小。
  • GPS/北斗授时卡：选择PCI或USB接口的工业级授时卡,确保信号接收稳定。
• 软件选型：
  • 操作系统：推荐使用稳定的服务器版Linux（如CentOS, Ubuntu Server）。
  • NTP软件：推荐使用 ntpd 或 chrony。
    • ntpd：经典NTP实现，功能成熟，与硬件交互紧密，适合作为Stratum 1服务器。
    • chrony：新一代时间同步工具，对网络延迟和中断不敏感，同步速度快，资源占用低，非常适合虚拟化环境和动态变化的网络。（推荐优先使用）
• 高可用性设计：
  • 使用 Keepalived 或 Corosync/Pacemaker 实现双机热备。
  • 对外提供一个虚拟IP（VIP）。
  • 主服务器故障时，VIP自动漂移到备用服务器,客户端无感知切换。
• 安全设计：
  • 访问控制列表：在 ntpd.conf 或 chrony.conf 中使用 restrict 指令，只允许信任的网段或IP访问。

    # 示例: 允许192.168.1.0/24网段的客户端同步，但不允许他们修改服务器配置
    restrict 192.168.1.0 mask 255.255.255.0 nomodify notrap noquery
    # 允许本地时间源
    restrict 127.0.0.1
    # 默认拒绝所有
    restrict default ignore

  • 密钥认证：生成共享密钥文件，并在服务器和客户端配置中使用 key 和 trustedkey 指令启用认证，防止时间欺骗。

    # 在ntp.conf中
    keys /etc/ntp.keys
    trustedkey 1 2 3

2 客户端配置

• 服务器/工作站：
  • Linux (chrony)：

    # 编辑 /etc/chrony.conf
    server <核心服务器VIP> iburst key 1
    driftfile /var/lib/chrony/drift
    logdir /var/log/chrony
    makestep 1.0 3

  • Windows：
    • 打开“命令提示符（管理员）”，执行：

      w32tm /config /syncfromflags:manual /manualpeerlist:"<核心服务器VIP>" /update
      w32tm /resync /force

• 网络设备（华为/华三/Cisco）：
  • 通用配置：

    # 华为
    clock timezone add 08:00
    ntp-service unicast-server <核心服务器VIP>
    ntp-service reliable-clock

• 安防设备（摄像头、NVR）：

  通过Web管理界面，找到“系统设置”->“NTP设置”，勾选“启用NTP”,并填入核心服务器VIP地址。

3 监控系统设计

• 监控工具：
  • Zabbix / Prometheus + Grafana：推荐使用成熟的监控方案。
  • NTP自带工具：ntpq -p 和 chronyc sources 命令可用于查看同步状态。
• 监控指标：
  • 服务器端：NTP服务状态、与上游时间源的延迟、偏移量、抖动。
  • 客户端：与NTP服务器的同步状态、最后一次同步时间、时钟偏移量。
• 告警规则：
  • 当客户端的时钟偏移量超过阈值（如100ms）时,触发告警。
  • 当核心时间服务器与所有上游时间源失去连接超过一定时间（如15分钟）时,触发严重告警。
  • 当NTP服务进程停止时,触发告警。

实施方案

1 实施步骤

1. 规划与准备：确定服务器数量、IP地址规划、网络拓扑,采购硬件设备。
2. 环境搭建：安装操作系统、NTP软件（chrony/ntpd）、高可用软件（Keepalived）。
3. 核心服务器配置：配置主备服务器的时间源、ACL、密钥认证,并测试单机功能。
4. 高可用部署：配置Keepalived，实现VIP的自动漂移,并进行故障切换测试。
5. 客户端配置：制定统一的客户端配置规范，分批次对服务器、网络设备、安防设备等进行配置。
6. 监控系统部署：配置Zabbix/Prometheus监控项和告警规则。
7. 测试与验证：全面测试系统功能、性能和高可用性，使用 ntpdate -q 或 chronyc tracking 验证同步效果。
8. 上线与切换：在业务低峰期进行上线，将客户端从旧时间源（如有）切换到新系统。
9. 文档与培训：编写运维手册,并对运维人员进行培训。

2 项目计划

运维管理

1 日常运维

• 状态巡检：每日检查核心时间服务器和关键客户端的同步状态。
• 日志分析：定期查看NTP和监控系统的日志,及时发现潜在问题。
• 配置变更：所有配置变更需走审批流程,并进行备份。

2 故障处理

• 客户端不同步：检查网络连通性、防火墙策略、NTP服务状态、服务器负载。
• 核心服务器故障：立即通过监控系统告警定位，进行主备切换,并修复故障节点。
• GPS信号丢失：检查GPS天线连接、设备驱动、地理位置是否有遮挡，系统应自动切换到外部NTP源,保证服务不中断。

3 应急预案

• 核心服务器集群全部宕机：临时选取一台稳定性高的服务器，紧急配置为Stratum 2服务器，指向外部NTP源，先保障业务运行,再修复主系统。
• 网络中断：若与外部时间源的网络中断，核心服务器依靠本地高稳时钟继续提供服务，但精度会随时间下降,需尽快恢复网络连接。
