PTN 的核心思想是 “分组” 和 “传送” 的结合，它借鉴了传统传送网（如 SDH/MSTP）的高可靠性、高可扩展性和强大的运维管理能力，同时又吸收了数据通信网络（如 IP/MPLS）的灵活性和统计复用优势，旨在为语音、数据、视频等多种业务提供一个统一、高效、可靠的承载平台。
（图片来源网络，侵删）

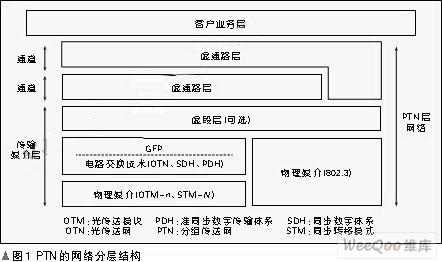

其技术体系可以从以下几个核心层面来理解：
核心技术基石：MPLS (多协议标签交换)
MPLS 是 PTN 技术体系的 灵魂和基础，它不是一种全新的网络层协议，而是一种介于第二层和第三层之间的“2.5层”交换技术。
- 核心思想：在进入核心网络时，给数据包打上固定长度的“标签”（Label），后续的路由器不再关心数据包的 IP 地址，而是直接根据标签进行高速转发，这就像高速公路上的ETC，车辆（数据包）进入高速时被贴上标签，沿途收费站（路由器）只需读取标签即可快速放行，无需再查询复杂的车辆信息（IP地址）。
- 在 PTN 中的关键作用：
- 高速转发：基于标签的查找和交换比传统 IP 路由（最长前缀匹配）快得多，非常适合 PTN 对转发性能的要求。
- 流量工程：可以预先为特定业务（如语音、视频）规划好路径，确保其带宽和时延，实现精细化的流量管理。
- 服务质量：通过不同的标签可以区分不同优先级的业务，实现 DiffServ ( differentiated services ) 模型，保证关键业务的服务质量。
- 网络扩展性：标签空间远小于 IP 地址，简化了路由表，提高了网络的可扩展性。
关键技术组件：PWE3 (伪线仿真)
PWE3 是 PTN 实现 业务透传 的关键技术，它的目标是让一种网络（如以太网）的数据包，能够像另一种网络（如 TDM 电路）一样，在承载网络上端到端地、透明地传输。
- 核心思想：在 PTN 网络的边缘，将来自不同客户网络（如以太网帧、T1/E1 电路、ATM 信元）的原始数据包进行“封装”，然后通过一个在 PTN 核心网中建立的、模拟了原始链路特性的“隧道”（即伪线）进行传输。
- 在 PTN 中的关键作用：
- 多业务承载：这是 PTN 最核心的价值，通过 PWE3，PTN 可以同时承载：
- 以太网业务：最常见，用于承载企业网、互联网流量。
- TDM 业务：如 E1/T1 电路，用于承载传统的语音、ATM 机等业务，实现“IP 化替代”。
- ATM 业务：用于承载特定的金融或专网业务。
- 帧中继 等。
- 透明传输：在 PTN 网络的中间节点，只负责转发封装后的数据包，无需理解内部承载的原始业务细节，简化了核心网的处理。
- 保持业务特性：PWE3 尽可能地模拟了原始链路的特性，如时钟同步、误码率等，确保业务在传输后质量不受影响。
- 多业务承载：这是 PTN 最核心的价值，通过 PWE3，PTN 可以同时承载：
运维与管理体系：OAM (操作、管理和维护)
一个网络要成为“传送网”，强大的 OAM 能力是必不可少的，PTN 继承并增强了传统传送网的 OAM 能力，使其具备了电信级的运维能力。
（图片来源网络，侵删）
- 核心思想：在数据通道中嵌入大量的监测、管理和控制报文，实现对网络状态的实时监控、故障的快速定位和性能的持续分析。
- 在 PTN 中的关键作用：
- 故障管理：
- LSP (标签交换路径) OAM：用于检测 MPLS 隧道（如 LSP, PW）的连通性、环回、丢包等，最著名的是 MPLS-TP OAM (ITU-T Y.1711)，它定义了强大的告警和检测机制，如 AIS (告警指示信号)、LCK (锁定信号)、RDI (远端缺陷指示) 等，与 SDH 的告警机制非常相似。
- 以太网 OAM：遵循 IEEE 802.3ah 标准，提供链路的远端故障指示、环回等功能。
- 性能管理：可以持续监测业务的时延、抖动、丢包率等关键性能指标。
- 保护倒换：OAM 检测到故障后，可以触发毫秒级的快速保护倒换（如 MPLS-TP 的 FRR, Fast ReRoute），确保业务的连续性，这是 PTN 作为“传送网”区别于普通数据网的核心特性之一。
- 故障管理：
同步技术：Sync (时间同步)
对于承载 TDM 业务（如 E1）和移动回传（如 4G/5G 基站的同步需求），精确的时间同步至关重要。
- 核心思想：PTN 网络需要将高精度的时间信号（如来自 GPS 或 BITS 的同步以太网信号）从时钟源传递到网络中的每一个节点。
- 在 PTN 中的关键作用：
- 同步以太网：通过在物理层（以太网线路码）中承载时钟信息，实现频率的精确传递，精度可达亚纳秒级。
- PTP (精密时间协议)：一种基于包的协议，可以在 IP/MPLS 网络中传递时间戳，实现时间（时间+频率）的同步，精度可达纳秒级。
- 混合方案：在实际网络中，通常采用 SyncE + PTP 的混合方案，SyncE 提供高精度的频率基准，PTP 在此基础上传递时间信息，满足 5G 等业务的严格同步需求。
架构与控制平面
PTN 的架构和控制平面也在不断演进。
-

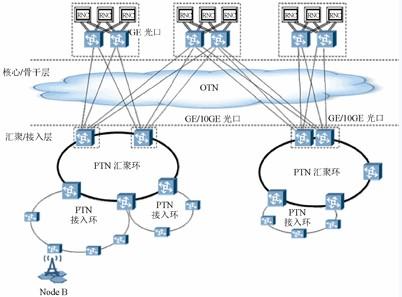

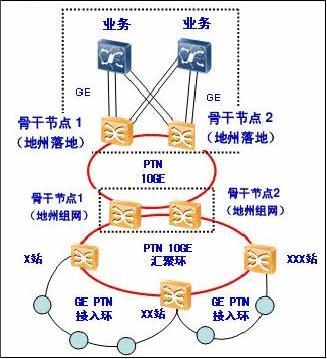

分层架构：
- 核心层：负责大容量、高带宽的业务调度，通常采用大容量 PTN 设备，以 MPLS LSP 为调度颗粒。
- 汇聚层：负责业务的汇聚和分发，连接核心层和接入层。
- 接入层：直接面向用户，提供各种业务的接入，以伪线 为调度颗粒。
-
控制平面：
（图片来源网络，侵删）- 静态配置：早期 PTN 主要依赖网管系统进行静态的、人工的配置，类似于 SDH 的管理模式，简单可靠但扩展性差。
- 动态信令：现代 PTN 引入了 GMPLS (通用多协议标签交换) 控制平面，通过 RSVP-TE 或 LDP 等信令协议，可以实现 LSP 和 PW 的 自动建立、拆除和调整，大大提高了网络的自动化程度和部署效率，是实现 SDN 愿景的重要一步。
技术体系演进：从 T-MPLS 到 MPLS-TP
PTN 技术本身也有一个标准化的演进过程：
- T-MPLS (Transport MPLS)：最初由 ITU-T 提出，是一个简化的、面向传送的 MPLS 版本，去掉了 IP 路由等复杂功能，增加了强大的 OAM 和保护机制，但因其与 IETF 的 MPLS 标准存在冲突，最终被取代。
- MPLS-TP (MPLS Transport Profile)：由 ITU-T 和 IETF 联合制定，是 T-MPLS 的演进和最终标准，它融合了 ITU-T 的传送理念和 IETF 的 MPLS 技术，成为当今 PTN 技术的国际标准。
| 技术层面 | 核心技术 | 主要作用 |
|---|---|---|
| 数据平面 | MPLS | 提供高速、可扩展的标签转发，是实现分组传送的基础。 |
| 业务适配 | PWE3 | 实现以太网、TDM、ATM 等多业务的统一封装和透明传输。 |
| 运维管理 | OAM (MPLS-TP OAM) | 提供电信级的故障检测、性能监控和保护倒换能力。 |
| 时间同步 | SyncE / PTP | 为 TDM 业务和移动回传提供高精度的时间频率同步。 |
| 控制平面 | GMPLS | 实现网络的自动化配置和智能调度，向 SDN 演进。 |
PTN 的技术体系是一个 “以 MPLS 为内核，以 PWE3 为多业务适配器，以 OAM 为保障，以同步技术为支撑，以 GMPLS 为发展方向” 的综合性解决方案，它成功地融合了传统传送网的可靠性和数据网络的灵活性，成为了城域网、企业网和移动回传领域的核心承载技术。
