DVB标准是一个全球性的数字电视广播框架，它根据不同的传输媒介（卫星、有线电视、地面广播）定义了不同的系统，并因此采用了多种调制技术，选择哪种调制技术，主要取决于传输信道的特性，例如带宽、信噪比、多径干扰、移动性等。

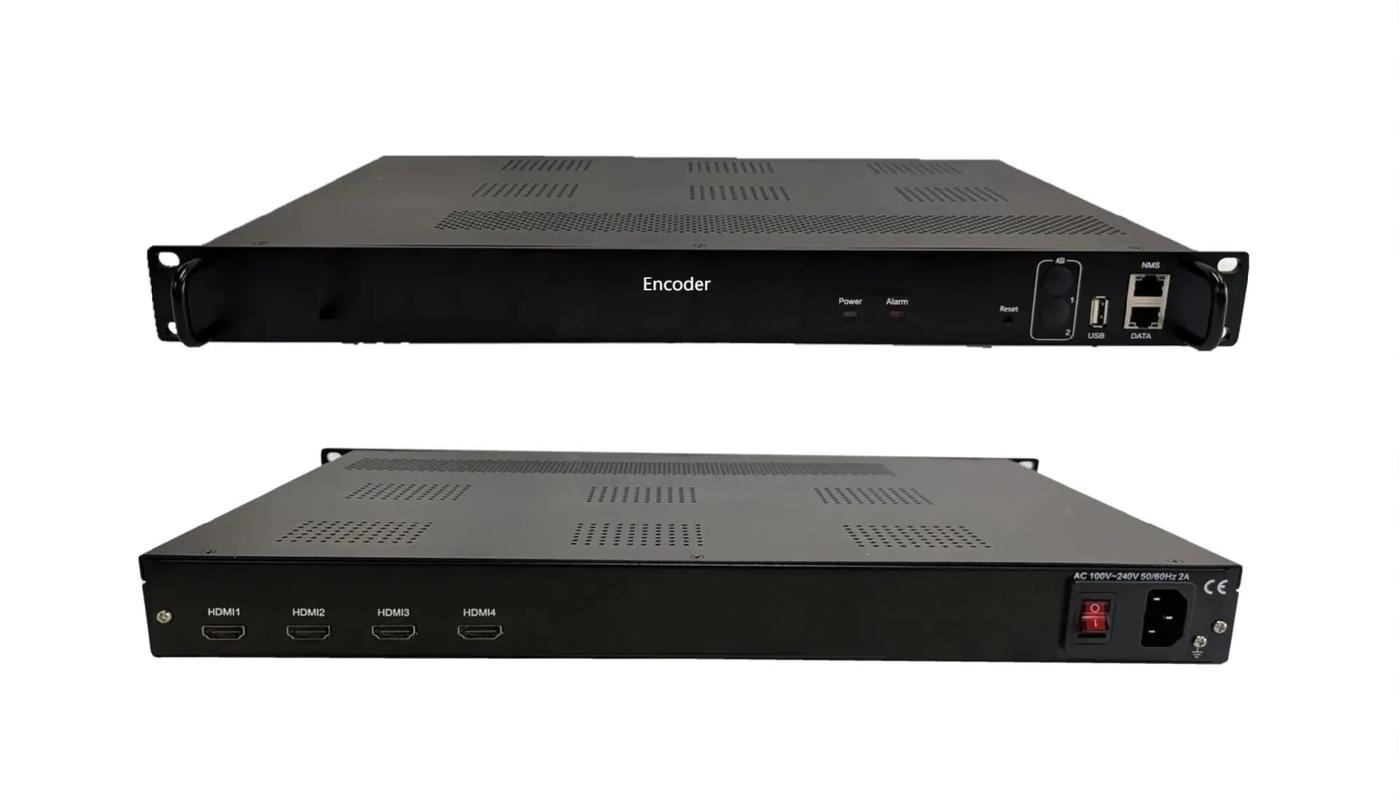

（图片来源网络，侵删）
以下是DVB标准中主要的调制技术及其对应的标准：
DVB-S (卫星广播)
DVB-S标准通过卫星进行传输，卫星信道的特点是带宽有限、信噪比较高、路径损耗大但相对稳定。
主要调制技术：QPSK (Quadrature Phase Shift Keying, 正交相移键控)
- 工作原理：QPSK将数据比特流每2个比特分为一组（称为“符号”），通过改变载波的四种相位（0°, 90°, 180°, 270°）来表示这四种组合（00, 01, 10, 11）。
- 优点：
- 抗噪声能力强：在低信噪比的情况下，QPSK依然能稳定工作，非常适合卫星传输这种长距离、有较大衰减的信道。
- 频谱效率适中：虽然频谱效率不是最高的,但其稳健性对于卫星通信至关重要。
- 缺点：
- 数据传输速率较低：与更高级的调制方式（如8PSK, 16QAM）相比，每个符号携带的信息量较少，因此在相同带宽下,数据速率较低。
- 应用：DVB-S的基石,广泛用于标准清晰度电视广播。
演进：DVB-S2 (第二代卫星广播标准)
为了提供更高的数据速率和更灵活的应用（如高清电视、互联网接入），DVB-S2引入了更先进的调制技术。
- 主要调制技术：8PSK 和 16/32 APSK
- 8PSK (8-ary Phase Shift Keying)：每3个比特组成一个符号，通过8种不同的相位来表示，数据速率是QPSK的1.5倍。
- APSK (Amplitude Phase Shift Keying, 幅度相移键控)：这是DVB-S2的一大特色，它结合了幅度和相位的调制，特别适合非线性信道（如卫星行波管放大器），它对非线性失真不那么敏感，可以在保证一定性能的前提下，实现更高的频谱效率,常见的有16APSK和32APSK。
- 核心优势：
- 高阶调制：通过使用8PSK和APSK，DVB-S2在相同的卫星转发器带宽内，可以比DVB-S提供30%-50%的容量提升。
- 纠错编码：采用了LDPC（Low-Density Parity-Check，低密度奇偶校验码）和BCH（Bose-Chaudhuri-Hocquenghem）级联的强大前向纠错编码,进一步提升了抗干扰能力。
- 支持广播和单播：支持更灵活的服务模式。
DVB-C (有线电视广播)
DVB-C标准通过有线电视网络传输，有线电视信道的特点是带宽宽、信噪比非常高、信道非常稳定,几乎不受外界干扰。

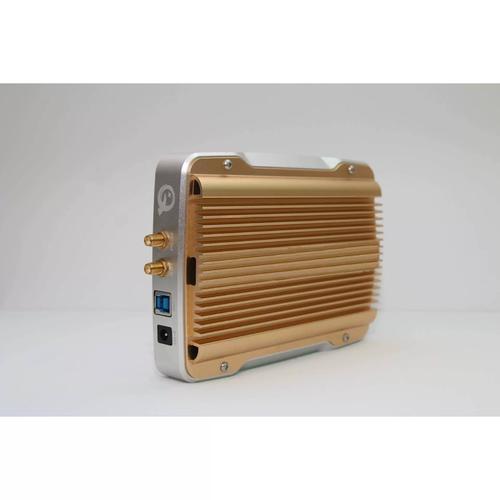

（图片来源网络，侵删）
主要调制技术：QAM (Quadrature Amplitude Modulation, 正交幅度调制)
- 工作原理：QAM同时改变载波的幅度和相位来传输数据，16QAM将4个比特分为一组,通过16种不同的幅度和相位组合来表示。
- 常见等级：
- 64-QAM：每6个比特组成一个符号，这是DVB-C中最常用的调制方式，在8MHz带宽下可以提供约40-50 Mbps的净速率,足以传输多路高清电视。
- 256-QAM：每8个比特组成一个符号，频谱效率更高，但要求更高的信噪比，通常用于带宽更宽或信号质量极佳的网络,可提供更高的数据速率。
- 优点：
- 极高的频谱效率：在有限的电缆带宽内，可以传输大量的数据,非常适合有线电视的高带宽需求。
- 缺点：
- 对噪声和干扰敏感：由于星座点更多，信号间的间距更小，因此更容易受到噪声和信道损伤的影响,需要非常高质量的信道。
- 应用：有线电视领域的主流技术，承载着大量的标清、高清和4K电视频道。
演进：DVB-C2 (第二代有线电视标准)
DVB-C2进一步提升了频谱效率和灵活性。
- 主要调制技术：更高阶的QAM (如 256-QAM, 1024-QAM)
支持1024-QAM甚至更高阶的调制，每个符号携带10个比特,数据速率大幅提升。
- 核心优势：
- 频谱效率提升：相比DVB-C，DVB-C2在相同的带宽下可以提供30%的容量提升。
- 更强的纠错能力：同样采用了LDPC码和BCH码的级联纠错方案。
- 支持混合调制：在一个传输流中可以混合使用不同的调制方式和编码率,以适应不同质量的信道。
DVB-T (地面数字电视广播)
DVB-T标准通过地面无线信道传输，这是最复杂的信道，特点是带宽受限、信噪比低、存在严重的多径干扰（信号反射）、移动接收（多普勒效应）等。
核心调制技术：COFDM (Coded Orthogonal Frequency Division Multiplexing, 编码正交频分复用)
COFDM本身不是一种调制技术，而是一种多载波传输技术，它将高速的数据流分解成大量并行的低速数据子流，每个子流在一个独立的、相互正交的子载波上进行调制。

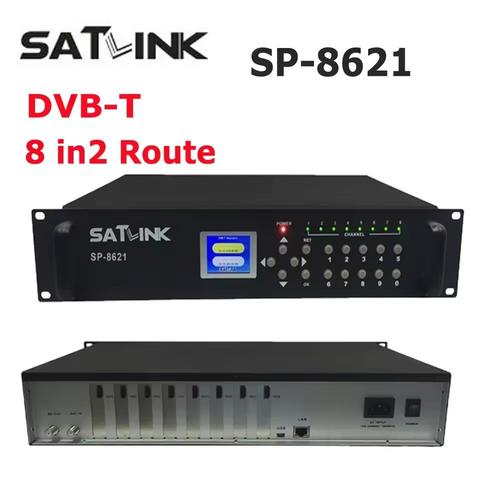

（图片来源网络，侵删）
- 工作原理：
- 信道编码：首先对数据进行强大的前向纠错编码（如DVB-T使用的是卷积码）。
- 交织：将编码后的数据打乱顺序,以对抗突发性错误。
- 映射：将数据映射到QPSK或QAM等调制方式的星座点上。
- OFDM调制：将映射后的数据分配到成百上千个子载波上,并行传输。
- 关键参数 - 码率：DVB-T允许在QPSK、16-QAM、64-QAM之间选择，每种调制方式又可以选择不同的码率（如1/2, 2/3, 3/4, 5/6, 7/8），码率越高，纠错开销越小，数据速率越高，但抗干扰能力越弱,这给了运营商根据信号覆盖质量灵活配置的权力。
- 保护间隔：这是OFDM对抗多径干扰的“秘密武器”，在每个OFDM符号的末尾，复制一小段符号数据作为“保护间隔”，如果多径时延小于这个间隔,接收端就可以通过简单的处理消除多径造成的符号间干扰。
- 优点：
- 卓越的抗多径干扰能力：非常适合城市等复杂电磁环境。
- 支持单频网：整个国家或地区可以使用相同的频率进行广播,极大地节省了频谱资源。
- 支持移动接收：通过选择合适的参数（如更长的保护间隔），可以很好地支持在汽车、火车上的移动接收。
- 应用：欧洲地面数字电视广播的标准。
演进：DVB-T2 (第二代地面数字电视标准)
DVB-T2在DVB-T的基础上进行了全面升级,以提供更高的容量和更灵活的服务。
- 核心改进：
- 物理层管道：允许将不同的业务（如标清、高清、3D电视、数据广播）打包到一个传输流中,并为每种业务选择最优的调制和编码参数。
- 更高的阶数：支持256-QAM调制。
- 更先进的纠错：同样采用了LDPC码。
- 更灵活的交织和导频结构。
- 核心优势：
- 频谱效率翻倍：在相同的频谱资源下，DVB-T2可以提供比DVB-T近一倍的容量，这意味着在一个8MHz的频道里，可以轻松传输4-5路高清电视，而DVB-T通常只能传输2-3路。
总结对比
| 标准 | 传输媒介 | 主要调制技术 | 关键特性与应用 |
|---|---|---|---|
| DVB-S | 卫星 | QPSK | 稳健性高，抗噪声能力强，适合长距离传输，用于SD/HD卫星广播。 |
| DVB-S2 | 卫星 | 8PSK, 16/32 APSK | 高阶调制，容量比DVB-S提升30%-50%，支持HDTV和VOD，是现代卫星广播标准。 |
| DVB-C | 有线电视 | 64-QAM, 256-QAM | 频谱效率极高，信道质量稳定，用于高带宽的有线电视网络，承载多路SD/HD电视。 |
| DVB-C2 | 有线电视 | 256-QAM, 1024-QAM | 更高阶调制，频谱效率进一步提升，提供更高数据速率，用于未来的超高清和交互服务。 |
| DVB-T | 地面广播 | COFDM (内部使用QPSK/16QAM/64QAM) | 抗多径干扰能力强，支持单频网和移动接收，是欧洲地面电视的基石。 |
| DVB-T2 | 地面广播 | COFDM (内部使用更高阶QAM) | 频谱效率比DVB-T翻倍，支持混合业务，是下一代地面数字电视标准，用于HDTV和便携电视。 |
DVB标准通过精心选择和设计不同的调制技术，成功地适应了卫星、有线电视和地面广播这三种截然不同的信道环境，实现了高效、可靠的数字电视广播，其演进方向始终是朝着更高的频谱效率、更强的抗干扰能力和更灵活的服务模式发展。
