CMOS技术集成电路详解
什么是CMOS?
CMOS 是 Complementary Metal-Oxide-Semiconductor 的缩写,中文译为“互补金属氧化物半导体”。

- 互补: 指的是它使用了两种不同类型的晶体管:N型MOSFET (NMOS) 和 P型MOSFET (PMOS),这两种晶体管在电气特性上正好相反,像“开关”和“常闭开关”一样互补工作。
- 金属氧化物半导体: 指的是晶体管的结构,它由金属(栅极)、氧化物(绝缘层,通常是二氧化硅 SiO₂)和半导体(衬底,通常是硅)构成。
核心思想: 通过将NMOS和PMOS巧妙地组合在一起,构成逻辑门(如非门、与非门、或非门等),利用它们的互补特性来实现高效、低功耗的逻辑功能。
CMOS的核心工作原理:以CMOS非门为例
要理解CMOS,最简单的方式就是看最基本的逻辑单元——非门。
一个CMOS非门由一个PMOS晶体管和一个NMOS晶体管组成:
-
电源连接:
(图片来源网络,侵删)- PMOS晶体管的源极连接到电源正极(VDD,逻辑“1”)。
- NMOS晶体管的源极连接到电源地(GND,逻辑“0”)。
- 两个晶体管的栅极连接在一起,作为输入端。
- 两个晶体管的漏极连接在一起,作为输出端。
-

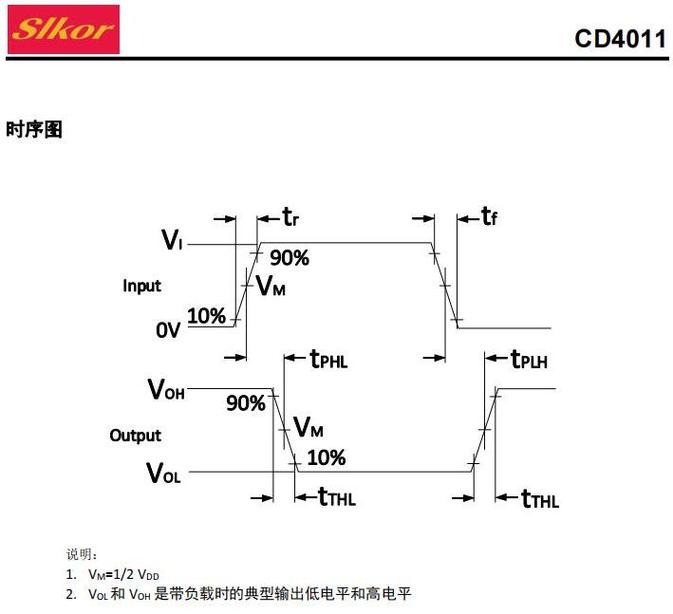

工作过程:
-
输入为逻辑“1” (高电平,接近VDD)
- NMOS的栅极是高电平,因此NMOS导通(像一个闭合的开关),将输出端连接到地(GND)。
- PMOS的栅极是高电平,因此PMOS截止(像一个断开的开关)。
- 输出结果被下拉到地,输出为逻辑“0”。
-
输入为逻辑“0” (低电平,接近GND)
- NMOS的栅极是低电平,因此NMOS截止(断开)。
- PMOS的栅极是低电平,因此PMOS导通(闭合),将输出端连接到电源(VDD)。
- 输出结果被上拉到VDD,输出为逻辑“1”。
-
关键特性:

- 推挽输出: 在任何稳定状态下,总有一个晶体管导通,另一个截止,输出端要么通过PMOS连接到VDD,要么通过NMOS连接到GND,驱动能力很强。
- 静态功耗极低: 这是CMOS最核心的优势,在稳定状态(输入为0或1)下,VDD和GND之间没有直接通路,理论上没有电流流过,因此静态功耗几乎为零,只有在状态切换的瞬间,两个管子会短暂同时导通,才会产生很小的动态功耗。
CMOS集成电路的主要优点
正是基于上述原理,CMOS技术成为了现代集成电路的绝对主流,其优点非常突出:
-
极低的静态功耗:
如上所述,在稳定状态下,CMOS电路几乎不消耗功率,这对于需要长时间运行的设备(如手机、笔记本电脑)至关重要,极大地延长了电池续航。
-
高噪声容限:
CMOS逻辑电平的“高”和“低”区间非常明确,且阈值电压居中,这意味着它对电源波动和电磁干扰有很强的抵抗能力,工作非常稳定可靠。
-
宽工作电压范围:
CMOS电路可以在较宽的电源电压范围内正常工作,使其对电源设计的要求不那么苛刻。
-
高密度集成:
MOS晶体管的结构比早期的双极型晶体管(如TTL技术)简单得多,占用芯片面积小,这使得在同样大小的硅片上可以集成数以亿计的晶体管,为现代高性能处理器、大容量内存等提供了可能。
-
制造工艺成熟且成本低:
经过几十年的发展,CMOS的制造工艺已经高度成熟和优化,得益于半导体产业的巨大规模效应,其生产成本被压得非常低廉。
CMOS技术的应用领域
CMOS技术的应用无处不在,几乎涵盖了所有现代电子领域:
- 微处理器 和微控制器: 你电脑里的CPU、手机里的SoC、各种嵌入式系统里的MCU,其核心逻辑单元几乎全部由CMOS构成。
- 存储器:
- SRAM (静态随机存取存储器): CPU的高速缓存大量使用由6个晶体管构成的CMOS SRAM单元,因为它速度快且数据在通电时能保持。
- DRAM (动态随机存取存储器): 虽然每个DRAM单元只用一个晶体管和一个电容,但其外围的控制电路仍然是CMOS。
- 闪存: U盘、SSD固态硬盘、手机存储等,其核心存储单元和控制器也都是基于CMOS技术。
- 数字信号处理器: 用于音频、视频处理、通信等领域。
- 模拟与混合信号集成电路: CMOS技术不仅用于数字逻辑,也广泛用于制造模拟电路,如模数转换器、数模转换器、射频收发器、图像传感器(CMOS传感器)等。
- 专用集成电路: 为特定应用定制的芯片,如汽车电子、物联网设备等。
CMOS技术的挑战与演进
尽管CMOS非常成功,但它也面临着持续的挑战,推动着技术的不断演进:
-
功耗问题:
- 动态功耗: 随着集成度和工作频率的提高,状态切换越来越频繁,动态功耗(P = C V² f)成为主要功耗来源,为了降低功耗,芯片制造商一直在努力降低工作电压和优化晶体管结构。
- 漏电流功耗: 当晶体管的尺寸缩小到纳米级别时,即使处于“截止”状态,也会产生微小的漏电流,当集成度极高时,这些漏电流汇聚起来也会形成显著的静态功耗。
-
尺寸缩放的物理极限:
摩尔定律的延续依赖于晶体管尺寸的不断缩小,但当尺寸接近几个原子大小时,量子效应(如隧穿效应)会变得显著,传统的硅基CMOS技术将遇到物理瓶颈。
-
互连延迟问题:
在芯片上,晶体管之间的金属连线(互连)的延迟变得越来越突出,甚至超过了晶体管本身的开关延迟,成为限制芯片性能的关键因素。
演进方向:
- 新材料与新结构: 采用FinFET(鳍式场效应晶体管)、GAAFET(全环绕栅极晶体管)等三维结构来更好地控制沟道,抑制漏电流。
- 新材料: 探索使用硅锗、碳纳米管、二维材料(如二硫化钼)等作为沟道材料,以获得更好的电学性能。
- 先进封装技术: 通过2.5D/3D封装技术,将不同功能的芯片堆叠在一起,缩短互连距离,提升性能和降低功耗。
- 异构集成: 将不同工艺(如CMOS、内存、模拟电路)制造的芯片集成在一个封装内,实现系统级优化。
CMOS vs. TTL (一种早期的逻辑技术)
为了更好地理解CMOS的优势,可以将其与曾经广泛使用的TTL(晶体管-晶体管逻辑)技术进行对比:
| 特性 | CMOS | TTL |
|---|---|---|
| 功耗 | 极低(静态功耗接近零) | 较高(静态和动态功耗都较大) |
| 噪声容限 | 高 | 较低 |
| 扇出能力 | 非常高(输入阻抗大) | 一般 |
| 工作速度 | 早期较慢,现已非常快 | 早期非常快 |
| 电源电压 | 范围宽(如3V-18V) | 范围窄(如5V±0.25V) |
| 集成度 | 非常高 | 较低 |
| 主要应用 | 几乎所有现代数字和混合信号IC | 早期中小规模数字逻辑,现已基本被CMOS取代 |
CMOS技术集成电路是现代信息社会的基石,它通过NMOS和PMOS晶体管的互补结构,实现了极低功耗、高集成度和高可靠性的完美结合,从你口袋里的手机、桌上的电脑,到汽车电子、工业控制和医疗设备,其身影无处不在,尽管面临着物理极限的挑战,但通过不断的材料创新和结构优化,CMOS技术仍在持续演进,继续驱动着全球信息技术的发展。
