免责声明
- 风险极高：主板维修涉及高压、精密元件和精细操作，有触电、损坏主板甚至引发火灾的风险。
- 失去保修：自行拆机会立即让你的ThinkPad失去官方保修资格。
- 数据安全：在维修前，请务必备份所有重要数据,维修过程可能导致数据丢失。
- 新手谨慎：如果你没有电子维修经验，强烈建议将电脑送至专业维修店或联系官方售后,本指南主要面向有一定电子基础和动手能力的用户。
第一部分：准备工作
诊断：确定问题确实是电源板
在拆机之前，请先通过现象判断问题是否出在电源板上,电源板故障的典型症状包括：

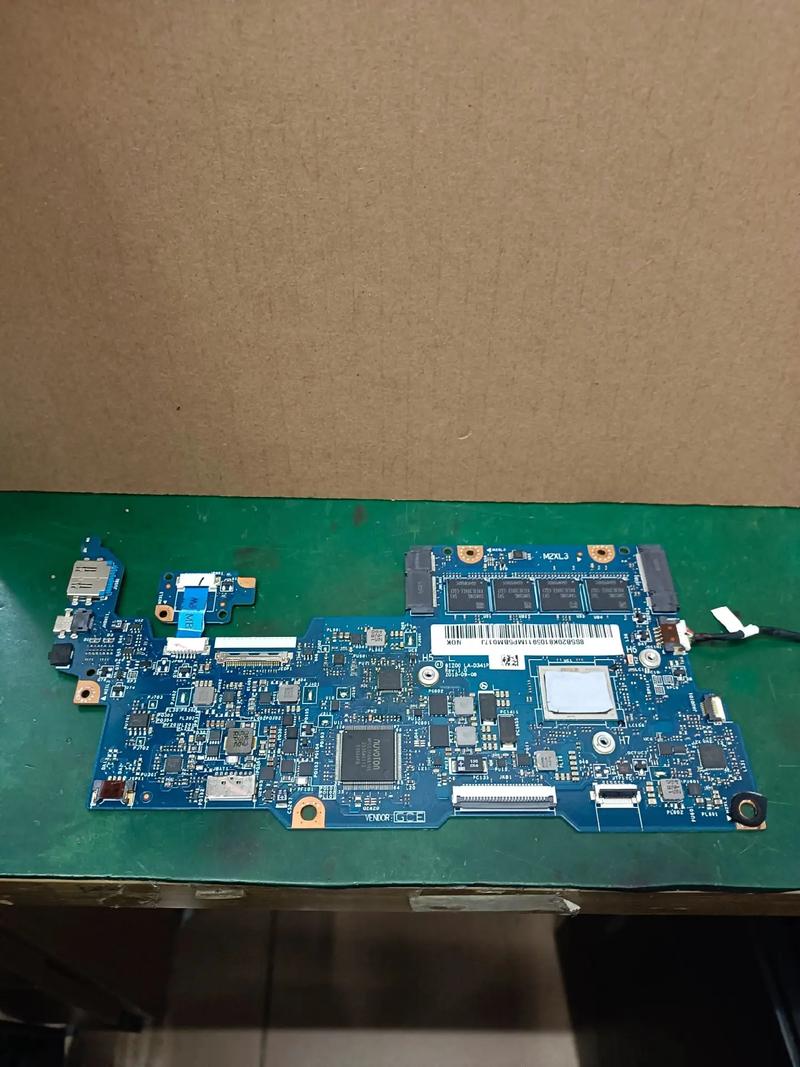

（图片来源网络，侵删）
- 完全无法开机：连接电源适配器后，按电源键，屏幕无反应，电源指示灯不亮,风扇不转。
- 反复重启/循环开机：电源指示灯闪烁，能听到风扇转动或硬盘响声，但无法进入系统,不断重启。
- 无法充电：插入电源适配器后，电池图标显示未充电或“考虑更换电池”，但适配器本身是好的（可在另一台电脑上测试）。
- 接口失灵：USB、Type-C、HDMI、RJ45网口等所有或部分外接接口突然不工作。
- 屏幕无显示但有声音：开机能听到系统启动声（Windows启动声），但屏幕黑屏,这有时也与显卡供电或视频通道有关。
排除法排查：
- 检查电源适配器：使用万用表测量输出电压是否正常，或者，用一个同规格、确认是好的电源适配器来测试你的ThinkPad。
- 断开外设：拔掉所有USB设备、U盘、扩展坞等，只保留电源适配器,尝试开机。
- 重置BIOS/EC：拔掉电源和电池，长按电源键30秒以上，释放静电,然后尝试只插电源适配器开机。
- 内存条重插：内存接触不良也可能导致无法开机，关机断电后，打开后盖，取下内存条，用橡皮擦擦拭金手指部分,再重新插紧。
如果以上步骤都无法解决问题,那么电源板故障的可能性就非常大了。
所需工具
- 基础工具：
- 防静电手环：防止静电损坏精密芯片。
- 螺丝刀套装：ThinkPad多使用十字和五角（星形）螺丝,需要相应批头。
- 塑料撬棒/卡片：用于撬开卡扣,避免划伤外壳。
- 镊子：尖头和弯头各一,用于夹取小元件。
- 测量工具：
- 数字万用表：必备，用于测量电压、电阻、通断。
- 可调直流稳压电源：强烈推荐！ 用于给主板独立供电进行测试,可以安全地判断主板是否有短路或故障点。
- 焊接工具：
- 电烙铁：建议使用可调温的，温度控制在300-350°C。
- 焊锡丝：含松香芯的0.3mm或0.5mm。
- 吸锡器/吸锡线：用于拆卸元件。
- 放大镜/显微镜：用于观察焊点和微小元件。
- 热风枪：用于拆卸BGA芯片（如南桥、北桥、CPU等）,需要较高技巧。
- 其他：
- 高清摄像头/手机：在拆解前，从各个角度拍照,方便后续安装。
- 主板诊断卡：插入PCIe插槽，可以快速定位到故障代码（如00, FF, C0等）,对维修非常有帮助。
第二部分：拆解与初步检查
安全拆解
- 断开所有电源：拔掉电源适配器，如果可以,取出电池。
- 拍照记录：从各个角度拍下主板、排线、螺丝位置。
- 拆下后盖：拧下后盖所有螺丝，注意有些螺丝可能隐藏在脚垫或标签下,用撬棒小心分离卡扣。
- 断开排线：主板与屏幕、键盘、触摸板等通过柔性排线连接，小心地用撬棒挑起排线插槽两端的卡扣，然后轻轻拔出排线。切勿直接拉扯排线！
- 取下主板：拧下固定主板的螺丝，注意有些螺丝下面有绝缘垫片或铜柱,要妥善保管。
- 取下散热模块：拧下散热器螺丝，然后取下，通常会有很多导热硅脂,注意不要污染风扇和散热鳍片。
外观与气味检查
将主板平放在工作台上,进行仔细检查：
- 闻气味：闻一下主板是否有明显的烧焦味，如果有,基本可以定位到短路区域。
- 看外观：
- 电容：检查CPU供电、内存供电、芯片组周围的钽电容和电解电容，钽电容如果鼓包、冒顶或表面有烧灼痕迹，是常见的故障点，电解电容如果漏液、鼓包,也需要更换。
- 芯片：检查主芯片（南桥/北桥/PCH）、CPU供电芯片、充电芯片等是否有明显烧灼、发黑或裂纹。
- 电感/线圈：检查是否有烧焦、发黑或磁芯碎裂。
- 保险丝：找到电源输入端的保险丝，通常是一个小的黑色方块或绿色圆柱体，用万用表蜂鸣档或电阻档测量是否导通，如果不通，说明保险丝熔断,存在严重短路。
- 接口：检查DC-IN（电源输入口）、USB口等是否有物理损伤或针脚歪斜。
第三部分：常见故障点与维修
完全无法开机（最常见）
A. 保险丝熔断

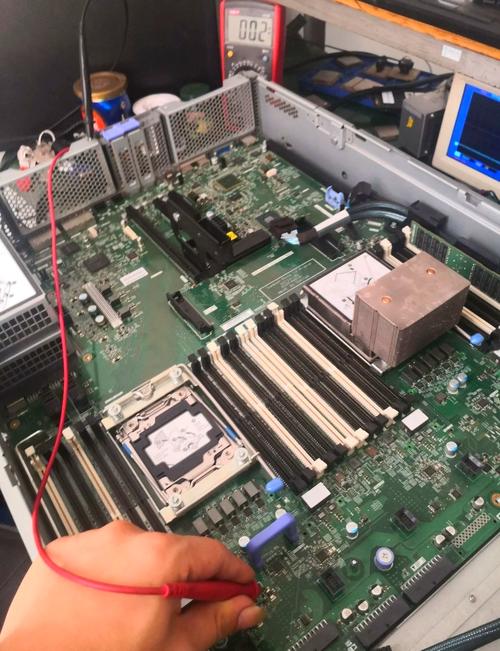

（图片来源网络，侵删）
- 现象：用万用表测保险丝两端电阻无穷大。
- 原因：后续电路存在严重短路。
- 维修步骤：
- 找到短路点：这是关键，将主板从机身上完全拆下，断开所有连接（内存、硬盘、键盘排线等）,只保留电源接口。
- 使用可调稳压电源：将稳压电源调到ThinkPad的适配器电压（如20V）,电流限制在1A左右。
- 逐路测量：给主板通电，立即观察万用表电流，如果电流很大（超过1A）,说明有短路。
- 分区断开：通过断开某些电路的供电（如拔掉CPU、PCH等核心芯片的供电），来判断短路区域，如果断开CPU供电后电流恢复正常,说明短路在CPU供电电路。
- 排查元件：找到短路区域后，重点检查：
- MOS管：用万用表二极管档测量D-S极是否击穿短路。
- 电容：特别是钽电容,容易短路。
- PWM控制器：控制MOS管的芯片也可能损坏。
- 更换元件：找到损坏的元件（如保险丝、MOS管、电容）后，用同型号或参数相同的元件进行更换，更换保险丝前，必须先排除短路故障,否则会再次熔断。
B. 电源芯片或主芯片损坏
- 现象：保险丝完好，但核心电压（如3.3V, 5V, 1.05V, 1.8V等）全部无输出。
- 原因：充电芯片、EC芯片、PCH芯片或CPU供电芯片损坏。
- 维修步骤：
- 测量电压：用万用表测量DC-IN接口的电压是否正常输入到主板的电源管理芯片。
- 检查使能信号：电源芯片通常需要EN（Enable）信号才能工作,检查EC或PCH发出的EN信号是否正常。
- 检查时钟和复位：检查芯片的时钟晶振是否起振,复位信号是否正常。
- 更换芯片：如果外围电路（如电阻、电容、电感）都正常，很可能是芯片本身损坏，更换电源芯片或PCH芯片需要精湛的焊接技术，尤其是BGA封装的芯片，必须使用热风枪操作,并且需要植球。
无法充电
- 现象：插入电源适配器后，系统不识别,电池图标显示未充电。
- 原因：
- 电源/充电芯片损坏：管理充电过程的芯片故障。
- 充电控制MOS管烧毁：在充电电路中,用于控制电流通断的MOS管。
- 电阻/电容损坏：充电电路中的采样电阻、滤波电容等。
- EC芯片故障：EC负责与充电芯片通信并控制充电过程。
- 维修步骤：
- 测量充电芯片的输入电压是否正常（来自适配器）。
- 测量充电芯片的输出电压（到电池）是否正常。
- 检查充电电路中的关键MOS管是否击穿。
- 检查与充电相关的电阻（如检测电流的检流电阻）是否阻值变大或开路。
- 如果以上都正常,可能是充电芯片或EC芯片虚焊或损坏。
反复重启/循环开机
- 现象：能启动,但到某个阶段就断电重启。
- 原因：
- 供电不稳：CPU、内存或芯片组的供电电路有问题，导致电压波动,系统保护性重启。
- 元件虚焊：特别是CPU、PCH、内存槽等大芯片的焊点有虚焊,随着温度升高接触不良。
- EC/BIOS问题：BIOS芯片损坏或EC程序错乱。
- 维修步骤：
- 重刷BIOS：可以尝试拆下BIOS芯片,用编程器重新刷写官方BIOS固件。
- 加焊大芯片：使用热风枪对CPU、PCH、北桥等BGA芯片进行重新加热和焊接，修复虚焊,这是维修重启问题非常有效但难度较高的方法。
- 检查供电电路的滤波电容，特别是低ESR的钽电容,性能下降会导致供电不稳。
第四部分：维修后的测试
维修完成后，不要急于装回机箱,需要进行独立测试：
- 连接测试平台：将主板放在防静电垫上，连接可调稳压电源、内存、屏幕（通过排线连接到外接显示器或笔记本屏）。
- 通电测试：通电后，观察是否能正常点亮屏幕,进入BIOS。
- 功能测试：在BIOS里检查各硬件是否被识别，然后尝试进入系统，测试USB口、充电等功能是否正常。
- 长时间烤机：运行压力测试软件（如AIDA64、FurMark），让CPU和GPU满负荷运行至少30分钟，观察是否再次出现重启、死机等问题,以检验维修的稳定性。
总结与建议
ThinkPad电源板维修是一个系统性的工程，需要耐心、细心和知识,对于普通用户来说：
- 初级问题：如内存条接触不良、CMOS电池没电、排线松动,可以自己尝试解决。
- 中级问题：如更换保险丝、损坏的电容、MOS管,需要一定的电子焊接基础。
- 高级问题：如更换BGA芯片、修复虚焊、芯片级故障，则非常专业,强烈建议寻找经验丰富的维修师傅。
在维修过程中，安全永远是第一位的，如果遇到无法判断或解决的问题,及时寻求专业帮助是最好的选择。

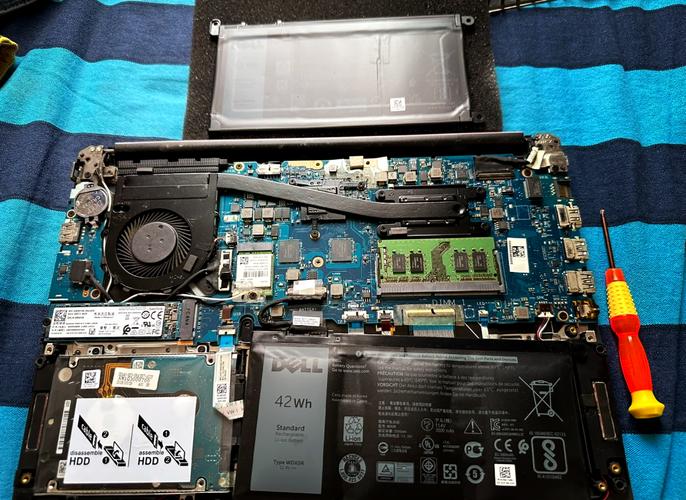

（图片来源网络，侵删）
