下面我将从准备工作、焊接工具、技术步骤、不同元件类型焊接技巧、以及常见问题与解决方法五个方面,为您详细拆解手工焊接贴片元件的技术。

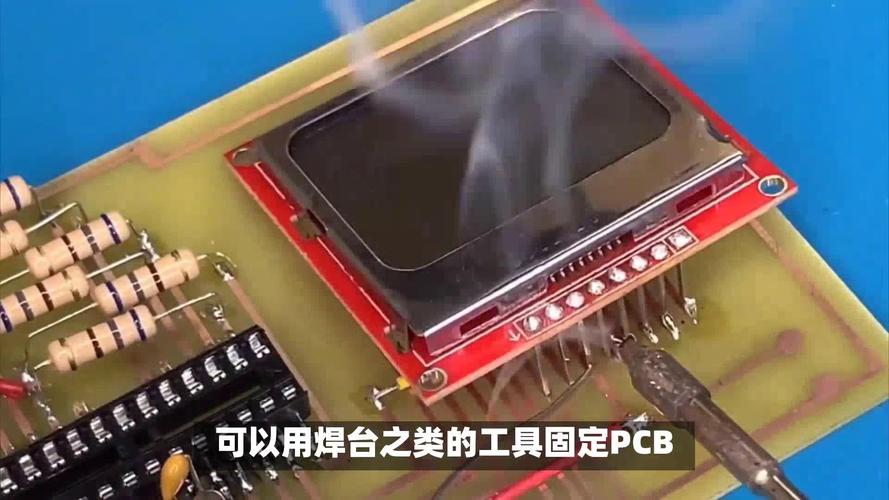

（图片来源网络，侵删）
准备工作：工欲善其事，必先利其器
成功的焊接始于充分的准备。
工具与材料清单
| 类别 | 推荐工具/材料 | 说明 |
|---|---|---|
| 焊接工具 | 恒温电烙铁 | 强烈推荐！ 温度可调，能提供稳定热量，避免过热损坏元件，功率建议 30W - 60W，带 ESD 防静电功能更佳。 |
| 焊台 | 更专业的选择，可更换不同烙铁头，控温更精准。 | |
| 焊锡丝 | 建议使用无铅焊锡丝，直径 0.3mm - 0.8mm，推荐含有松香芯的，并选择免清洗型或松香型助焊剂。 | |
| 助焊剂 | 关键！ 除了焊锡丝里的，额外准备一瓶液体助焊剂（如 Flux Pen 或 Flux Pen），它能极大改善焊接润湿性，是焊接小引脚和QFP等元件的“神兵利器”。 | |
| 吸锡线/吸锡器 | 用于修正错误或拆卸元件，吸锡线配合烙铁使用效果更好。 | |
| 镊子 | 必备！ 推荐尖头、防静电、不锈钢材质的，用于夹取和摆放微小元件。 | |
| 放大设备 | 必备！ 台式放大镜、放大镜或显微镜，对于 0603 及以下尺寸的元件，没有放大设备几乎无法操作。 | |
| 烙铁架 | 安全放置烙铁，防止烫坏桌面或引燃杂物。 | |
| 清洁工具 | 酒精、棉签、硬毛刷（如旧牙刷），用于焊接后清洁残留助焊剂。 | |
| 辅助工具 | 工作台 | 整洁、明亮、有序是关键，最好使用防静电垫。 |
| 夹具/治具 | 对于较大的或多引脚的元件（如 SOP, QFP），可以使用夹具或耐高温胶带固定，防止焊接时移位。 | |
| 预热台 (可选) | 对于散热快的元件（如连接器、金属外壳元件），预热台可以防止烙铁热量被迅速带走，提高焊接成功率。 |
工作环境
- 光线充足：良好的照明是看清微小焊盘和引脚的前提。
- 通风良好：焊接时会产生烟雾,建议使用排风扇或吸烟装置。
- 防静电措施：佩戴防静电手环,并确保手环良好接地。
核心技术步骤
无论是焊接单个元件还是处理整个板子，基本步骤都遵循“先固定，后焊接”的原则。
焊盘和元件预处理
- 清洁：确保 PCB 焊盘和元件引脚干净、无氧化，如果氧化严重,可以用细砂纸或橡皮轻轻擦拭。
- 上助焊剂：在需要焊接的焊盘上薄薄地涂上一层助焊剂,这能极大提高后续焊接的成功率。
定位与固定
这是最关键的一步，目标是让元件一次到位。
-
单点固定法（适用于两端元件，如电阻、电容）

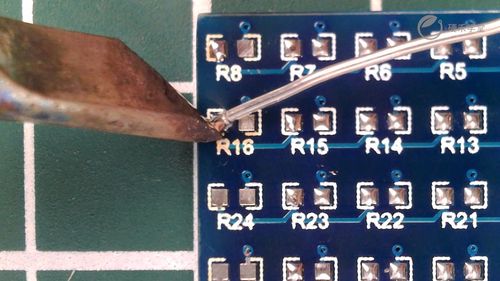

（图片来源网络，侵删）- 用镊子夹取元件,精确放置在焊盘上。
- 在其中一个焊盘上少量上锡。
- 用烙铁头融化那个焊盘上的锡，同时用镊子微调元件位置,确保其完全对齐。
- 元件被固定后，移开烙铁和镊子，现在元件像“铆钉”一样被焊在了板上,不会移动。
-
拖焊定位法（适用于多引脚元件，如 SOP, QFP）
- 在 PCB 的所有焊盘上薄薄地涂一层助焊剂。
- 用镊子将 QFP 元件放置到焊盘上,确保所有引脚都对准焊盘。
- 在元件对角线的两个引脚上快速点上少量锡,将其初步固定。
- 检查元件是否完全对齐，如有偏差,趁锡还热时用镊子调整。
焊接
-
两端元件（电阻、电容、电感等）
- 对已固定的一个焊盘加热 1-2 秒，待焊锡融化后，将焊锡丝送到焊盘与引脚的交界处,焊锡会迅速流满焊点。
- 移开焊锡丝,再移开烙铁。
- 焊接另一端，如果另一端焊盘已经上锡，直接加热即可；如果没有,重复上一步操作。
-
多引脚元件（SOP, QFP, SOP 等）
- 对角固定：确保元件已在对角线两个引脚上固定。
- 逐个焊接：选择一个引脚，用烙铁头和焊锡丝进行焊接，一个合格的焊点应该是圆锥形、光滑、饱满的,引脚侧面与焊盘完全被焊锡包裹。
- 检查：焊接完一侧后，用放大镜检查是否有“桥连”（相邻引脚被焊锡连在一起），如果有,用吸锡线清理。
清洁
- 焊接完成后，用棉签蘸取酒精,擦拭掉残留的助焊剂。
- 这不仅能保持电路板整洁,还能防止助焊剂残留可能引起的腐蚀或导电问题。
不同类型元件的焊接技巧

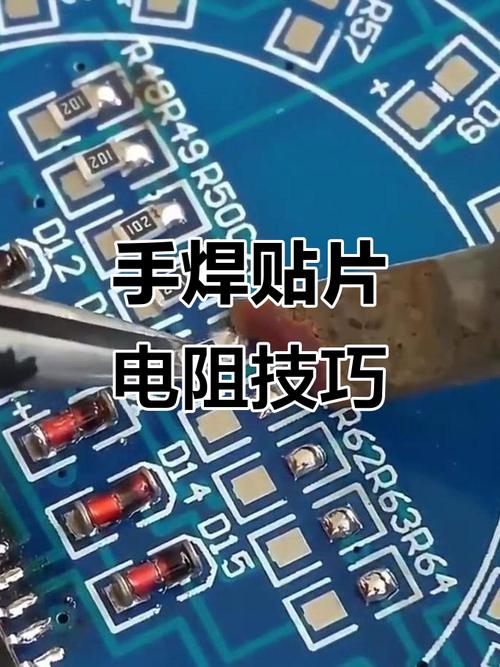

贴片电阻/电容/电感 (0805, 0603, 0402 等)
- 核心技巧：“点焊”，而非“拖焊”。
- 步骤：
- 在其中一个焊盘上涂少量助焊剂。
- 用烙铁头尖顶住焊盘，同时用镊子夹住元件,将一端引脚放在焊盘上。
- 当看到焊锡融化并包裹住引脚时，迅速移开烙铁,元件就被固定了。
- 焊接另一端，如果元件一端已经翘起，可以在另一端多上一点助焊剂，用烙铁头轻轻“拉”一下即可。
SOP (Small Outline Package) / SOIC
- 核心技巧：“拖焊” (Drag Soldering)。
- 步骤：
- 在所有焊盘上涂上足量的助焊剂。
- 用镊子将元件对准焊盘,并在对角线上两个引脚固定。
- 选用一个适合的刀头或马蹄头烙铁头。
- 在一侧的所有引脚上涂上少量焊锡。
- 用烙铁头以约 45 度角，从左到右（或从右到左）快速拖过一整排引脚，热量和助焊剂会帮助焊锡流到每个引脚上,形成完美的焊点。
- 用同样方法焊接另一侧。
- 务必检查有无桥连，这是 SOP 焊接最常见的失败原因。
QFP (Quad Flat Package) / TQFP
- 核心技巧：与 SOP 类似，但更精细。“逐个焊接”或“分区拖焊”。
- 步骤：
- 焊盘和元件涂上足量助焊剂。
- 先在对角线上固定四个角。
- 选择一个边，使用比 SOP 更小的烙铁头，逐个引脚焊接，或者，如果烙铁头够宽，可以尝试小范围、快速地“分区拖焊”。
- 四个边都焊接完成后，用放大镜仔细检查每个引脚,确保没有桥连或虚焊。
BGA (Ball Grid Array) - 挑战极高
- 手工焊接 BGA 几乎不可能,需要专业的热风枪和返修台。
- 原理：通过热风枪均匀加热整个 BGA 芯片，使内部的锡球融化,从而与焊盘重新连接。
- 风险：温度控制不当极易损坏芯片或 PCB,不建议新手尝试。
常见问题与解决方法
| 问题 | 原因 | 解决方法 |
|---|---|---|
| 虚焊 | 烙铁温度不够或加热时间不足。 焊盘或引脚氧化。 助焊剂不足。 |
提高烙铁温度或延长加热时间。 用砂纸或橡皮清洁焊盘和引脚。 焊接前涂上足量助焊剂。 |
| 桥连 | 焊锡量过多。 烙铁头移动过慢。 引脚间距过近。 |
减少焊锡用量。 加快焊接速度。 使用吸锡线：将吸锡线放在桥连的焊点上，用烙铁头加热，吸锡线会吸走多余的焊锡。 |
| 立碑/曼哈顿效应 | 元件一端先焊上，另一端在焊接前或焊接时因表面张力而立起。 | 采用单点固定法，确保元件在固定另一端前不会移动。 使用夹具固定。 先焊体积较大、散热较慢的一端（如无源元件，无所谓）。 |
| 焊点光泽暗淡/呈灰白色 | 烙铁温度过高或加热时间过长，导致焊锡氧化。 | 降低烙铁温度。 缩短焊接时间。 确保使用的是活性好的助焊剂。 |
| 元件移位 | 焊接另一端时，固定端的焊锡融化导致元件移动。 | 确保固定端的焊锡量足够，能承受另一端焊接时的热量。 采用对角线固定法，先固定两个对角。 |
进阶技巧与心态
- 熟能生巧：从最大的 1206 元件开始练习，逐步挑战 0805, 0603,报废几块板子是学习的必经之路。
- 耐心与细心：手工贴片焊接是精细活，急躁是失败之源，放慢速度，看清楚,再下手。
- 善用助焊剂：不要怕用助焊剂，它是你的朋友，一个好的焊点,一半功劳在助焊剂。
- 安全第一：永远注意烙铁头的高温，不要触碰,用完后及时放回烙铁架。
掌握了以上技术，你就可以自信地应对绝大多数手工贴片焊接任务了,祝你焊接顺利！
