下面我将为您提供 TLM4236P 的维修图纸、关键信息、维修思路和常见故障点。
（图片来源网络，侵删）
重要声明
- 安全第一： 等离子电视内部有高压，即使断电后，大电容中仍可能储存有致命的电荷，维修前务必完全断开电源，并使用高压放电棒对高压部件进行放电，非专业人员请勿尝试维修,以免发生危险或造成二次损坏。
- 图纸来源： 以下图纸和资料均来自互联网公开资源，旨在为专业维修人员提供参考，图纸的清晰度和准确性可能有限,请结合实际情况判断。
TLM4236P 维修图纸
维修图纸通常包括：
- 电路原理图
- 元件位置图
- 主板实物图和丝印图
以下是几个关键的图纸文件,您可以通过点击链接或搜索文件名来查找和下载。
主板原理图 和位置图
这是维修的核心，TLM4236P 的主板主要有 主板、逻辑板、X驱动板、Y驱动板 和 电源板。
-

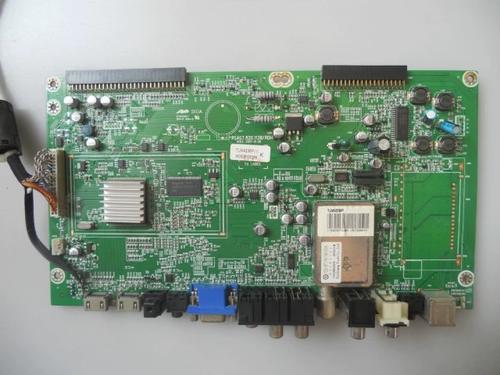

主板:
（图片来源网络，侵删）- 图纸类型: 原理图、位置图、丝印图
- 文件名关键词:
TLM4236P_mainboard_schematic.pdf,TLM4236P_mainboard_layout.pdf - 接收外部信号（AV、VGA、HDMI等），进行解码处理，然后生成控制信号和图像数据信号发送给逻辑板和驱动板，包含了CPU、存储器、视频解码芯片等。
-
逻辑板:
- 图纸类型: 原理图、位置图
- 文件名关键词:
TLM4236P_logic_board_schematic.pdf,TLM4236P_T-con_board_layout.pdf - 接收来自主板LVDS或TMDS信号，进行时序控制和数据处理，然后转换成LVDS信号发送给X、Y驱动板,是图像信号的控制中心。
-
X驱动板 和 Y驱动板:
- 图纸类型: 原理图、位置图
- 文件名关键词:
TLM4236P_Y-sus_board_schematic.pdf,TLM4236P_X-sus_board_layout.pdf - 这是驱动等离子屏工作的核心板卡。
- Y-SUS板: 负责在垂直方向上对每个像素单元进行选址和放电。
- X-SUS板: 负责在水平方向上施加维持电压,维持像素的发光状态。
- 注意: X板和Y板通常是成对工作的,一个出问题可能导致另一个也无法正常工作。
-
电源板:
- 图纸类型: 原理图、位置图
- 文件名关键词:
TLM4236P_power_board_schematic.pdf,TLM4236P_psu_layout.pdf - 将市电转换成电视内部所需的各种电压，如 +5V, +12V, +24V, +VS (高压), +VA (高压) 等。
图纸下载指引
直接提供下载链接可能不稳定，建议您在专业论坛或网站搜索以下文件名：
（图片来源网络，侵删）
-
去专业维修论坛搜索：
- “维修吧”、“家电维修论坛”、“迅维网” 等是国内非常著名的维修技术论坛。
- 在这些论坛的“图纸下载区”或“资料分享区”搜索
TLM4236P。
-
使用搜索引擎搜索文件名：
- 在百度或谷歌中直接输入以下文件名进行搜索：
Samsung TLM4236P schematicTLM4236P主板图TLM4236P Y-SUS schematicTLM4236P T-con board diagramBN44-00163A(这是三星TLM4236P主板的常见型号,搜索这个型号通常能找到图纸)
- 在百度或谷歌中直接输入以下文件名进行搜索：
-
使用网盘搜索引擎：
- 在“盘搜搜”、“大力盘搜”等网盘搜索引擎中搜索
TLM4236P,可能会找到网友分享的压缩包。
- 在“盘搜搜”、“大力盘搜”等网盘搜索引擎中搜索
关键图纸内容预览
虽然无法直接展示所有图纸，但可以描述其关键部分,帮助您理解和使用：
| 板卡名称 | 原理图 关键信号/元件 | 位置图/丝印图 关键看点 |
|---|---|---|
| 主板 | - 电源输入: 保险丝、抗浪涌电路、PFC电路。 - 接口: HDMI、AV、VGA、RF射频头。 - 核心芯片: CPU (如 S5K5F3), Flash存储器, 视频解码芯片。 - 输出接口: LVDS或TMDS输出插座，连接到逻辑板。 |
- 保险丝: 检查是否熔断。 - 主芯片: 查看是否有虚焊、烧毁迹象。 - 插座: 检查电源、信号输出插座是否松动或氧化。 |
| 逻辑板 | - LVDS/TMDS输入接口: 来自主板。 - LVDS输出接口: 连接到X、Y驱动板。 - 主控芯片: 如 GM7610 或类似型号的 TCON 芯片。 - 供电: +5V, +3.3V, +2.5V 等核心供电。 |
- TCON芯片: 重点关注，虚焊会导致图像异常。 - LVDS插座: 检查是否有针脚歪斜或虚焊。 - 小贴片电容: 检查是否有鼓包或漏液。 |
| Y-SUS 板 | - G driver (栅极驱动): 驱动屏的地址电极。 - VSC/VSET/DAC等控制芯片: 控制驱动电压和波形。 - 高压变压器和功率管: 产生高电压。 - 信号接口: 接收来自逻辑板的LVDS信号和来自主板的控制信号。 |
- 大功率MOSFET/IGBT: 容易因过流或过压击穿，是常见故障点。 - 高压包: 检查是否打火或表面发黑。 - 排阻: 驱动电路中大量使用，易损坏。 |
| X-SUS 板 | - SUS (Sustain) driver: 维持驱动电路。 - 高压电容: 容量会随时间衰减，是易损件。 - IGBT和续流二极管: 核心开关元件。 - 保护电路: 过流、过压检测电路。 |
- 高压电容: 检查顶部是否鼓包，这是最常见的故障之一。 - IGBT: 检查是否炸裂或对地短路。 - 排线接口: 连接到屏的排线是否插紧。 |
| 电源板 | - PFC电路: 提高功率因数，产生+380V左右电压。 - 主变压器: 次级输出多路低压。 - 次级整流管: 如肖特基二极管。 - PWM控制器: 如 L6599D。 |
- PFC开关管: 容易击穿。 - 次级输出滤波电容: 检查是否鼓包。 - 取样电阻: 阻值变化会导致输出电压异常。 |
常见故障与维修思路 (结合图纸分析)
-
完全不开机，指示灯不亮：
- 重点检查: 电源板。
- 维修思路: 查看电源板原理图，从输入端开始测量，保险丝是否熔断？PFC电路是否正常工作（测+380V）？副电源+5VSTB是否正常？如果PFC电压无输出，重点检查PFC开关管和驱动芯片，5STB无,检查副电源电路。
-
指示灯亮，有声音，但黑屏：
- 可能原因: 电源板部分电压异常、逻辑板、Y-SUS板、X-SUS板或屏本身损坏。
- 维修思路:
- 测电压: 根据电源板图纸，测量各组输出电压（如+VS, +VA, +12V, +5V）是否正常。
- 听声音: 仔细听，开机瞬间是否能听到“滋滋”的高压启动声？如果完全没有，可能是Y-SUS或X-SUS板未工作。
- 测波形: 用示波器根据逻辑板和驱动板图纸，测量关键信号点（如LVDS信号、驱动使能信号）是否有正常的波形,这是判断是信号问题还是驱动板问题的关键。
-
图像出现竖线/横线/雪花点：
- 竖线: 通常指向 Y-SUS板 或 屏本身，根据Y-SUS图纸检查G driver的输出是否正常。
- 横线: 通常指向 X-SUS板 或 屏本身，根据X-SUS图纸检查SUS driver的输出。
- 雪花点: 通常是 逻辑板 或 主板输出信号 问题，检查LVDS连接线,测量逻辑板TCON芯片的输入信号。
-
图像缺色（如缺红色）：
- 重点检查: 主板 和 逻辑板 之间的连接线缆（通常是LVDS排线）。
- 维修思路: 根据主板和逻辑板的图纸，找到LVDS定义，用示波器测量对应颜色的数据线是否有信号，如果没有，查主板输出；如果有,查逻辑板TCON芯片。
希望这份详细的指南能对您的维修工作有所帮助,祝您维修顺利！
