核心思想：理解干扰的本质
处理干扰的第一步是理解它的来源和传播路径，高频干扰本质上是一种电磁能量，它通过以下两种主要方式从一个电路（干扰源）耦合到另一个电路（被干扰电路）：
（图片来源网络，侵删）
- 传导干扰：干扰信号通过导线（如电源线、信号线、地线）直接传播。
- 辐射干扰：干扰信号以电磁波的形式通过空间传播。
所有的干扰处理技术都可以归纳为以下三个核心策略：
- 抑制干扰源：从源头减少干扰的产生。
- 切断传播路径：阻止干扰能量从源端传递到受扰端。
- 保护敏感设备：提高被干扰电路自身的抗干扰能力。
抑制干扰源
这是最根本、最有效的方法，如果干扰源本身就很“干净”,后续的防护工作就会大大简化。
-
元器件选择与布局
- 选择低辐射器件：优先选择高速、低功耗的芯片，使用LVCMOS（低压互补金属氧化物半导体）代替传统的TTL（晶体管-晶体管逻辑）电平，因为其边沿变化更平缓,高频谐波成分更少。
- 优化PCB布局：
- 关键原则：高速信号线要短而直。
- 去耦电容：在IC的电源引脚和地引脚之间放置高频去耦电容（通常是0.1μF陶瓷电容），并尽可能靠近IC引脚，这为芯片的瞬态电流提供本地储能，减小了电源网络的阻抗，从而抑制了传导干扰，有时还会并联一个更大的电容（如10μF）来处理低频噪声。
- 接地策略：采用星形接地或单点接地来避免地线环路，对于高频数字电路和模拟电路，通常采用分割地，将数字地和模拟地在物理上分开，最后在一点（通常是ADC/DAC下方或电源入口处）连接,以防止数字噪声耦合到模拟地。
-
信号完整性设计
（图片来源网络，侵删）- 控制信号边沿速率：并非所有信号的边沿都需要越快越好，在不影响系统性能的前提下，通过串联一个阻尼电阻来适当降低信号的上升/下降时间,可以显著减少高频谐波的产生。
- 阻抗匹配：对于高频传输线（如时钟线、高速数据线），必须进行阻抗匹配，以防止信号反射，反射会产生振铃，增加高频辐射,常见的匹配方式有串联端接和并联端接。
-
电源完整性设计
- 降低电源阻抗：使用大面积的电源/地平面（Power/Ground Plane）来提供低阻抗的电流回路，这能有效抑制电源电压的波动（称为“地弹”或“电源弹”）。
- 滤波：在电源入口处使用π型滤波电路（由两个电容和一个电感组成）来滤除来自外部的传导干扰。
切断传播路径
当无法完全消除干扰源时，就必须在传播路径上设置“关卡”。
-
传导干扰的切断
- 电源滤波：
- 磁珠：对高频噪声有很好的抑制作用，相当于一个高频电阻，它串联在电源或信号线上，对直流和低频信号影响很小，但对高频噪声呈高阻态,能有效将其吸收并转化为热量耗散。
- 滤波电感/共模电感：用于抑制电源线上的共模噪声，共模电感对差模信号（正常的直流/交流电流）影响小，但对共模噪声（地线上的干扰电流）呈现高阻抗。
- X电容和Y电容：常用于开关电源的EMI滤波电路中，X电容（跨线电容）用于滤除差模干扰，Y电容（跨线电容）用于滤除共模干扰，连接在火线/零线与地线之间。
- 信号线滤波：
- RC滤波：在信号线上串联一个小电阻（几十到几百欧姆）并联一个电容到地，构成一个低通滤波器,可以有效滤除高频噪声。
- 铁氧体磁珠/磁环：如前所述,是信号线上抑制高频干扰的常用元件。
- 电源滤波：
-
辐射干扰的切断
- 屏蔽：
- 屏蔽罩：对产生强辐射的敏感电路（如RF模块、高速CPU）用金属罩（通常是铝或铜）罩起来，并将其良好接地，屏蔽罩像一个法拉第笼,将电磁能量限制在内部或阻止其从外部进入。
- PCB层面的屏蔽：可以在PCB上铺铜形成“墙”,将敏感区域与干扰区域隔离开。
- 电缆屏蔽：所有从设备内部引出的电缆（如USB、HDMI、电源线）都应使用屏蔽电缆，并将屏蔽层360°端接到机壳地或接口的金属外壳上,形成一个完整的屏蔽体。
- 接地与隔离：
- 机箱接地：将设备的金属外壳通过低阻抗的方式连接到大地,可以将外部空间的感应电荷和辐射干扰导入大地。
- 光耦/隔离变压器：用于隔离两个有不同地电位的电路，特别是用于隔离数字地和模拟地，或者隔离强电和弱电，光耦利用光信号传递信号，隔离变压器利用磁场耦合,两者都能有效切断地环路电流。
- 屏蔽：
保护敏感设备
即使干扰源存在且传播路径未被完全切断，我们还可以增强被干扰电路的“免疫力”。
-
提高信噪比
- 信号放大：在信号进入敏感电路（如ADC）前，使用低噪声放大器将有用信号进行放大,使其幅度远大于噪声幅度。
- 差分信号传输：使用差分信号（如LVDS、RS485）代替单端信号，差分信号通过两个相位相反的导线传输，接收端比较两者的电压差，由于外部干扰（如辐射）对两条线的影响基本相同（共模干扰），在接收端会被抑制掉,从而极大地提高了抗干扰能力。
-
软件与算法滤波
- 数字滤波：在数字信号处理中，可以通过软件算法（如移动平均、FIR/IIR滤波器、卡尔曼滤波）来滤除采集到信号中的噪声成分。
- 看门狗定时器：用于监控系统运行状态，当系统因干扰“跑飞”或死机时，看门狗能强制系统复位,恢复到正常状态。
-
良好的接地与布局
这也是保护敏感设备的关键，一个干净、低阻抗的地平面是所有电路稳定工作的基础，将敏感的模拟电路（如传感器前端、PLL锁相环）远离高频数字电路（如DDR内存、CPU时钟发生器）,可以避免被数字开关噪声耦合。
实用工具与调试方法
- 频谱分析仪：用于测量信号在频域上的幅度分布，可以直观地看到干扰信号的频率和强度,是定位干扰源的利器。
- 近场探头：配合频谱分析仪使用，可以像“听诊器”一样在PCB上移动,精确找到辐射最强的点或最敏感的区域。
- 网络分析仪：用于测量器件或网络的S参数（如S11反射系数，S21传输系数），可以精确分析滤波器、匹配电路的性能。

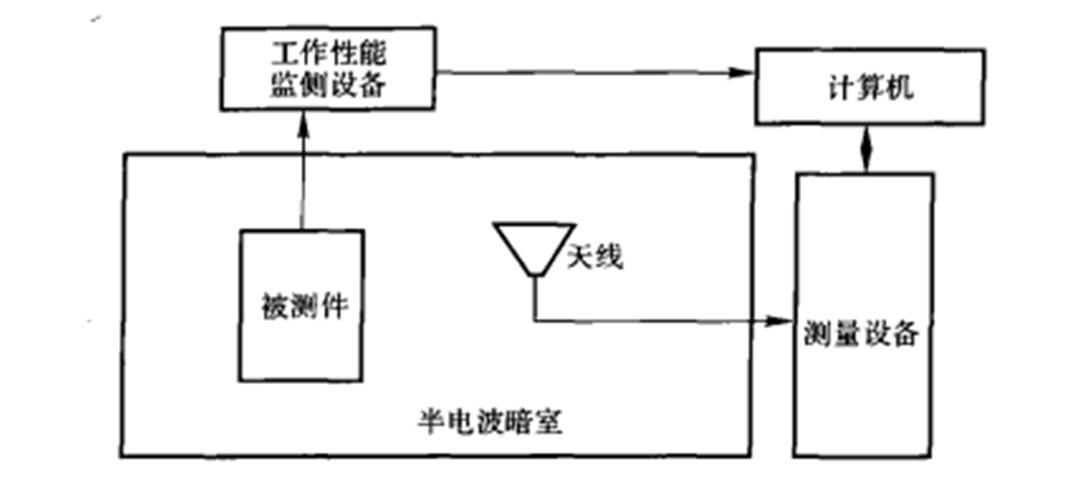

- 电磁兼容性预测试：在产品开发早期就进行EMI/EMS预测试，可以及早发现问题,避免在最终认证测试时花费高昂的修改成本。
干扰处理流程
一个成功的高频干扰处理流程通常是：
- 预研与设计：在原理图和PCB布局阶段就充分考虑EMC/EMI设计，选择合适的元器件，规划好接地、屏蔽和滤波方案。
- 原型制作：搭建出第一版功能样机。
- 问题定位：使用频谱分析仪、近场探头等工具,测试并定位主要的干扰源和敏感点。
- 迭代优化：根据定位结果，采取相应的措施（如增加磁珠、调整布局、加装屏蔽罩等），然后重新测试验证，形成一个“测试-分析-修改-再测试”的闭环,直到产品通过EMC认证。
高频器件的干扰处理是一个“三分设计，七分调试”的过程，其核心在于系统性地理解和管理电磁能量，将上述技术综合运用,才能设计出既满足功能要求又具备良好电磁兼容性的可靠电子产品。
