维修这类电源板，关键在于安全和系统性，请务必在断电并确认高压滤波电容（C810、C811等）完全放电后再进行操作。

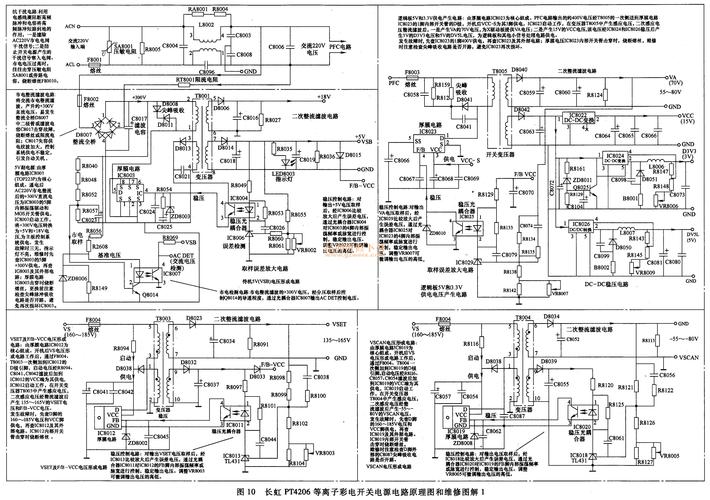

（图片来源网络，侵删）
下面我将为你提供一个详细的维修思路、常见故障点及维修步骤。
维修前准备与安全须知
-
工具准备：
- 万用表（必备,最好有二极管档和电容档）
- 示波器（强烈推荐,对于开关电源维修是利器）
- 电烙铁、焊锡、松香、吸锡器
- 隔离变压器（可选，但强烈建议使用，它能将电路板与市电火线隔离,防止触电）
- 假负载（一个12V/10W以上的灯泡或水泥电阻,用于测试5V或12V电压输出）
- 导线、热缩管等
-
安全须知：
- 断电操作：拔下电源插头后，等待几分钟，让大电容自然放电，你也可以用一个大功率电阻（如1kΩ/5W）的两端去短接滤波电容的正负极脚,进行强制放电。
- 高压危险：即使断电，PFC（功率因数校正）电路的大电容和行逆程电容上仍可能存有高压,必须放电！
- 隔离变压器：如果使用隔离变压器，可以让你在热底板（市电零线直接接在电路板上）状态下安全测量电压，如果没有，测量时务必使用隔离探头，或只测量对地电压,并保持单手操作。
电源板工作原理简述（GPF297系列）
这块电源板主要分为三大部分：
（图片来源网络，侵删）
- PFC（功率因数校正）电路：将整流后的脉动直流电变成稳定的约380V高压直流电，它工作在升压模式，由IC801（如NCP1653）和Q801、Q802等组成。
- 主电源（+VS待机/开机电路）：这是核心部分，产生等离子屏驱动所需的高压（如+185V）和逻辑板所需的中压（如+33V、+5V_M、+3.3V_STB等），它由IC802（如TEA1771T）和开关变压器T802等组成，这块板子的特点是，+5V_STB（5V待机）是受控的,由CPU通过光耦PC801来控制主电源的启动。
- 副电源（+5V_STB待机电源）：这是一个独立的、小功率的反激式开关电源，只要插上电就工作，产生+5V_STB电压，为CPU和遥控接收电路供电，它由IC803（如NCP1013）和开关变压器T803等组成。
维修逻辑：先修副电源，确保CPU能工作；再修主电源,确保屏幕能点亮。
常见故障现象与维修思路
故障现象一：整机无反应，指示灯不亮
这是最常见的故障,通常问题出在副电源或市电输入部分。
维修步骤：
- 检查保险丝F801：
- 如果保险丝熔断，说明存在严重短路，重点检查：
- 市电输入抗干扰电路：CX801, CX802, LF801等是否击穿。
- 整流桥DB801：是否击穿。
- PFC电路：Q801, Q802（MOSFET）是否击穿，这是重灾区，检查它们的G极电阻（如R810, R811）是否烧毁。
- 副电源IC803（NCP1013）：是否击穿。
- 如果保险丝完好，说明后级电路没有严重短路，重点检查：
- 副电源电路：
- 测量IC803的VCC脚（通常为8脚）是否有启动电压（约DC 300V，通过启动电阻R813, R814等获得）。
- 检查IC803本身是否损坏。
- 检查副电源的开关变压器T803次级整流二极管（如D831）和滤波电容（如C835）是否短路。
- 检查+5V_STB输出端对地是否短路。
- 检查副电源供电给PFC电路的VCC：有时副电源正常，但给PFC供电的线路（如R833）开路，导致PFC不工作,但副电源应该还能工作。
- 副电源电路：
- 如果保险丝熔断，说明存在严重短路，重点检查：
维修技巧：如果保险丝熔断，不要急于换上新保险丝通电，用万用表二极管档先排查出短路的MOS管或整流桥等元件,更换后再通电测试。

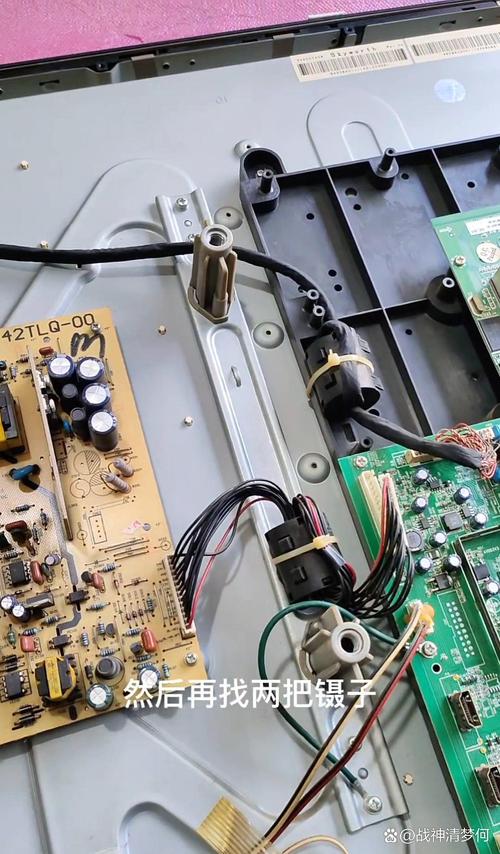

（图片来源网络，侵删）
故障现象二：指示灯亮（红光），但无法开机，屏幕不亮
这表示副电源正常（+5V_STB正常），CPU已工作，但主电源未启动,问题集中在主电源的启动控制电路上。
维修步骤：
-
测量关键电压：
- +5V_STB：确认是否稳定在5V左右。
- PFC输出电压：测量C810, C811两端电压，正常工作时应在380V-400V，如果只有300V左右,说明PFC电路未工作。
- 主电源IC802（TEA1771T）的VCC供电：这是关键！主电源的启动需要先给IC802提供VCC电压，这个电压通常由一个辅助绕组通过整流滤波后得到，检查这条供电路径上的二极管（如D823）和电容（如C828）是否正常。
- IC802的启动电压：如果VCC电压为0，检查给VCC供电的电路，如果VCC电压时有时无或不稳定,检查供电电路中的滤波电容或稳压电路。
- IC802的EN（使能）脚：检查CPU通过光耦PC801送来的控制信号是否正常，开机时，该脚应为高电平（或电压跳变）,使能IC802工作。
-
检查主电源启动电路：
- 光耦PC801：这是一个控制核心，测量它内部的发光二极管和光敏三极管是否正常，可以用万用表电阻档测量，如果异常,更换。
- IC802（TEA1771T）：如果VCC、EN脚都正常，但主电源依然不工作（没有+VS等电压输出）,很可能是IC802损坏。
- 主电源开关变压器T802：检查其初级、次级绕组是否开路。
- 过压、过流保护电路：检查相关的反馈电路和取样电阻。+VS电压的取样电阻（如R858, R859）是否开路或变值,导致保护电路动作。
维修技巧：可以在主电源的+5V_STB输出端接一个假负载（如5V/10W灯泡），然后短接光耦PC801的1、2脚（模拟CPU发出的开机信号），看主电源是否能启动，如果能，说明问题在CPU控制电路；如果不能,说明问题在主电源本身。
故障现象三：指示灯亮，能开机，但屏幕有图像，但伴有“吱吱”叫声或保护关机
这通常是主电源带不动负载，或者进入了过压/过流保护状态。
维修步骤：
- 测量主电源输出电压：
用万用表或示波器测量+VS（通常为185V左右）、+33V、+5V等电压是否稳定,是否偏低或偏高。
- 检查负载：
- “吱吱”叫声通常是电源在过载状态下工作，开关频率降低发出的声音，可能是主电源自身故障，也可能是负载（等离子屏的驱动板、逻辑板）短路。
- 断开负载法：将主电源的输出排线从驱动板上拔掉（只保留副电源的5V_STB连接），然后通电测量主电源的空载电压，如果电压恢复正常且稳定，说明问题在负载（屏驱动板或逻辑板）；如果电压仍然异常,则问题在电源板本身。
- 检查保护电路：
- 过压保护：检查+VS电压的取样电阻和反馈回路。
- 过流保护：检查电流取样电阻（通常在MOS管的源极，如R817, R818）是否阻值变大或开路。
- X射线保护：检查相关的电压检测电路。
GPF297电源板常见易损件清单
- 保险丝 F801：市电输入总保险。
- 整流桥 DB801：整流桥堆。
- PFC MOS管 Q801, Q802：最容易击穿的元件之一,通常成对损坏。
- PFC驱动/控制 IC801 (NCP1653)：MOS管损坏后,它也可能连带损坏。
- PFC电阻 R810, R811：MOS管的G极电阻,容易烧断开路。
- 副电源 IC803 (NCP1013)：待机电源核心。
- 主电源 IC802 (TEA1771T)：主电源核心。
- 光耦 PC801：待机/开机控制。
- 整流二极管：如DB801、D831、D823等,因过流或过压损坏。
- 滤波电容：如C810, C811（PFC滤波），C828（主电源VCC滤波）等,可能出现鼓包或失效。
- 稳压二极管：如ZD801等，用于电压钳位,易被击穿。
总结维修流程
- 安全第一：断电、放电。
- 目视检查：看保险丝是否熔断，有无明显烧黑、炸裂的元件。
- 测保险丝：判断是严重短路还是软故障。
- 修副电源：确保+5V_STB正常,这是CPU工作的前提。
- 修主电源：在+5V_STB正常的基础上，测量PFC电压、主电源VCC电压、使能控制信号,逐步排查。
- 假负载/断负载法：判断是电源问题还是负载问题。
- 更换易损件：对于常见的PFC管、IC等，在确认周边元件正常后,可以直接代换。
希望这份详细的维修指南能帮助你成功修复长虹PT50639电视,祝你维修顺利！
