我会从宏观到微观,分层拆解CPU芯片设计的关键技术，让你能有一个清晰、系统的理解。
CPU芯片设计技术概览
可以把CPU的设计想象成设计和建造一座超级城市，这座城市的目标是高效处理海量信息（数据），并做出快速决策（执行指令）。
整个设计流程可以分为以下几个核心阶段：
- 架构设计：定义城市的蓝图和功能。
- 微架构设计：设计城市的具体建筑、道路和交通系统。
- 逻辑设计与验证：绘制详细的施工图纸，并确保图纸无误。
- 物理设计：将图纸转化为实际的建筑工地和施工过程。
- 制造、封装与测试：建造城市并验收。
下面我们逐一展开。
架构设计
这是设计的最高层,决定了CPU的“基因”和“指令集”，它回答了“CPU能做什么？”和“它如何理解指令？”这两个问题。
-
指令集架构：
- 定义：这是CPU的“语言”或“公共接口”，它规定了CPU能识别和执行哪些指令（如加法、数据移动、分支跳转等），以及这些指令的格式。
- 两大阵营：
- CISC (Complex Instruction Set Computer)：复杂指令集，追求用尽可能少的指令完成复杂的任务，每条指令功能强大，但可能需要多个时钟周期，典型代表是 x86架构，广泛应用于桌面（Intel, AMD）和服务器。
- RISC (Reduced Instruction Set Computer)：精简指令集，只提供最基础、最常用的简单指令，通过组合这些指令来完成复杂任务，每条指令通常在一个时钟周期内完成，典型代表是 ARM架构，主导移动设备（手机、平板），并在服务器和笔记本领域迅速崛起（如Apple的M系列芯片）。
- 重要性：ISA决定了软件的兼容性，为x86编译的程序无法直接在ARM上运行，反之亦然。
-
微架构：
- 定义：这是实现ISA的具体“建筑方案”，同样的ISA（比如x86），可以有不同的微架构实现（比如Intel的Golden Cove vs. AMD的Zen 4），微架构决定了CPU的性能、功耗和面积。
- 关键组件：
- 流水线：将指令执行过程拆分成多个阶段（如取指、译码、执行、访存、写回），使多条指令可以像工厂流水线一样并行处理，极大提高效率。
- 超标量：在一个时钟周期内，CPU可以同时启动多条指令，这需要多个功能单元（如多个ALU，算术逻辑单元）。
- 乱序执行：现代高性能CPU的核心技术，CPU会分析指令流，找出没有数据依赖关系的指令，然后不按程序顺序，而是将可以提前执行的指令先执行掉，以避免等待慢速操作（如从内存加载数据），从而隐藏延迟，提高吞吐量。
- 分支预测：程序中常有“..就...”这样的分支，CPU需要预测接下来会走哪条路，提前将那条路上的指令加载进来，如果预测错误，就需要清空流水线，造成性能损失，更精准的分支预测器对性能至关重要。

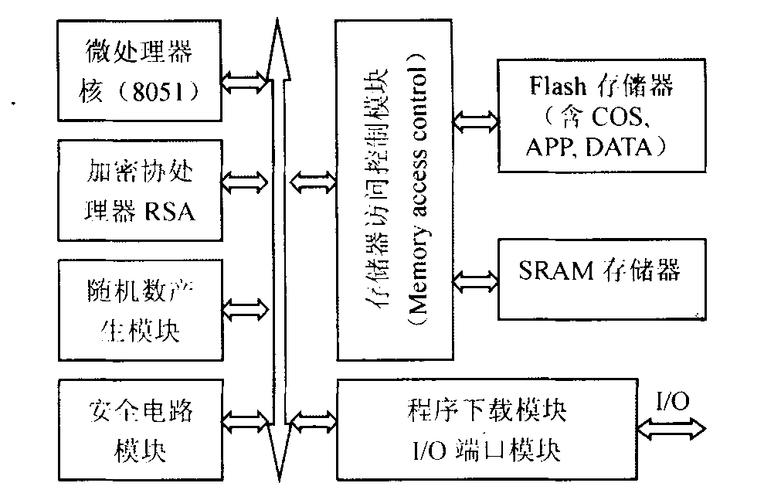

逻辑设计与验证
当架构确定后,就需要用具体的电路来实现它，这一阶段的目标是生成准确的“电路网表”（Netlist），并验证其功能正确性。
-
硬件描述语言：
（图片来源网络，侵删）- 设计师使用 Verilog 或 VHDL 这样的语言来描述CPU的逻辑功能，这就像是用代码来描述电路的行为，而不是画具体的电路图。
-
逻辑综合：
使用EDA（Electronic Design Automation，电子设计自动化）工具，将HDL代码“翻译”成由标准逻辑门（与门、或门、非门、触发器等）组成的网表，工具会根据设定的时序、功耗和面积目标，自动优化这些逻辑门的组合方式。
-
功能验证：
- 这是整个设计流程中最耗时、最关键的一步，目标是确保设计出来的逻辑功能与架构定义完全一致。
- 方法：
- 仿真：创建各种测试用例（Testbench），模拟CPU在各种场景下的运行情况，检查输出结果是否正确，这就像给虚拟城市进行压力测试。
- 形式验证：使用数学方法证明两个设计（比如一个经过优化的版本和一个原始的黄金模型）在功能上是等价的，这种方法比仿真更彻底，但适用范围有限。
物理设计
这是将逻辑网表转化为实际芯片版图的阶段,直接关系到芯片的最终性能和良品率。
-
布局：决定数以亿计的逻辑门在硅晶片上的大概位置，目标是将联系紧密的逻辑单元放在一起，以减少连线长度。
-
布线：在已经布局好的逻辑门之间，按照设计规则精确地绘制出金属连线，将它们连接起来，这是物理设计中最复杂的部分，随着晶体管数量增多，布线难度呈指数级增长。
-
时钟树综合：CPU的所有操作都由统一的时钟信号驱动，由于信号在芯片上传播需要时间，为了让所有寄存器能在同一瞬间收到时钟信号，需要设计一个像树一样分叉的、长度几乎完全相同的时钟网络，这个“树”的质量直接影响CPU的最高工作频率。
-
功耗分析：分析芯片在不同工作状态下的动态功耗（开关时消耗）和静态功耗（漏电消耗），并进行优化，以满足设计目标。
-
时序分析：确保信号在时钟周期的约束时间内，能够从源单元稳定地传输到目标单元，这是保证CPU能跑到标称频率的基石。
先进的制造与封装技术
设计再好,也需要制造出来，这部分是物理和材料的极限挑战。
-
制程工艺：
- 用 纳米 来衡量，指晶体管沟道长度，数值越小，晶体管越小。
- 意义：
- 集成度更高：同样大小的芯片可以容纳更多晶体管。
- 性能更强：晶体管更小，开关速度更快。
- 功耗更低：电容减小，充放电所需的能量更少。
- 挑战：当尺寸接近物理极限（如几纳米）时，量子效应（如电子隧穿）会变得非常显著，导致漏电流急剧增加，传统材料（如硅）和结构（如FinFET）已接近瓶颈。GAAFET (全环绕栅极晶体管) 应运而生，它用纳米片包裹住栅极，能更好地控制电流，是3nm及以下工艺的关键。
-
Chiplet（芯粒）设计：
- 由于制造巨大单芯片的良品率和成本极高,Chiplet 成为了一个重要的解决方案。
- 理念：将不同功能（如CPU核心、I/O、缓存）或不同制程的芯片，像乐高积木一样封装在一个基板上。
- 优势：提高良品率、降低成本、实现异构集成（将最先进的核心和成熟制程的I/O混用）、灵活配置。
-
先进封装技术：
- 封装不再仅仅是保护和连接,而是成为了提升性能的关键。CoWoS (Chip-on-Wafer-on-Substrate) 技术可以将多个芯片（如CPU和GPU）并排堆叠，并用极短的硅中介层连接，极大地提升了芯片间的通信带宽，是高端GPU和AI芯片的标配。
关键设计挑战与趋势
- 功耗墙：随着频率提升，功耗急剧增加（功耗与频率的平方成正比），导致散热成为巨大难题，现代CPU设计更注重性能功耗比，而不是单纯追求高频率。
- 存储墙：CPU的处理速度远快于从内存读取数据的速度，为了缓解，CPU内部有多层缓存，但缓存设计（容量、速度、一致性协议）本身就是一个复杂的技术。
- 并行计算：单核性能提升越来越困难，因此多核成为主流，如何设计高效的多核架构（如NUMA）、优化核心间通信、解决缓存一致性问题，是设计的核心。
- 异构计算：将不同类型的核心（如高性能大核、能效小核、AI加速核、GPU）集成在一个芯片上，并根据任务负载智能调度，以实现最佳的整体性能和功耗平衡，Apple的M系列芯片是异构计算的典范。
- AI辅助设计：面对数十亿晶体管的复杂性，AI和机器学习技术被越来越多地用于辅助物理设计、验证和优化，以缩短设计周期，找到更优解。
CPU芯片设计技术是一个庞大而精密的系统工程,它始于对计算本质的抽象（架构），经过逻辑的严谨构建（设计/验证），再到物理世界的精妙实现（物理设计/制造），最终在封装的方寸之间，汇聚了人类最顶尖的智慧与技术。
从x86到ARM,从单核到多核，从FinFET到GAA，从SoC到Chiplet，这项技术正在不断演进，以应对性能、功耗和成本之间永恒的博弈，并推动着整个数字世界的进步。
