电视机内部存在高压，即使是待机状态，部分电容中也可能存有危险电压，如果您没有电子维修基础和工具，强烈建议您将电视送至专业维修点，以防触电或造成二次损坏，以下内容仅供具备一定电子技术的参考人员学习使用。

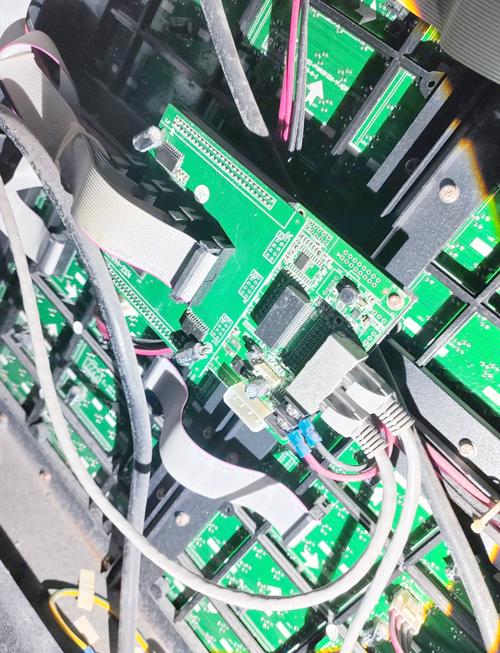

（图片来源网络，侵删）
第一步：安全准备与初步检查
-
断电与放电：
- 拔下电视机的电源线。
- 打开电视后盖,找到电源板。
- 关键操作： 找到电源板上最大体积的电解电容（通常是300V滤波电容），用一只大功率（如1KΩ/5W）的电阻，或用带绝缘柄的螺丝刀，电容的正负两极短路，将其中的残余电荷放掉。此步骤必须做，否则有触电风险！
-
工具准备：
- 万用表（必备，最好有电容和二极管档）
- 示波器（高级工具，非必需，但能极大提高维修效率）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 镊子、尖嘴钳
- 热熔胶枪（用于修复后固定）
-
目视检查：
- 仔细观察电源板上的所有元器件,看是否有明显的烧毁、鼓包、开裂、发黑或烧焦的痕迹。
- 重点检查保险丝（F1）是否熔断，如果保险丝发黑或熔断，说明电路存在严重短路故障。
第二步：常见故障分析与维修流程
理想LED3217的电源板（通常型号是LSC3217S01或类似）是一种常见的反激式开关电源，集成了PFC（功率因数校正）和主副电源。

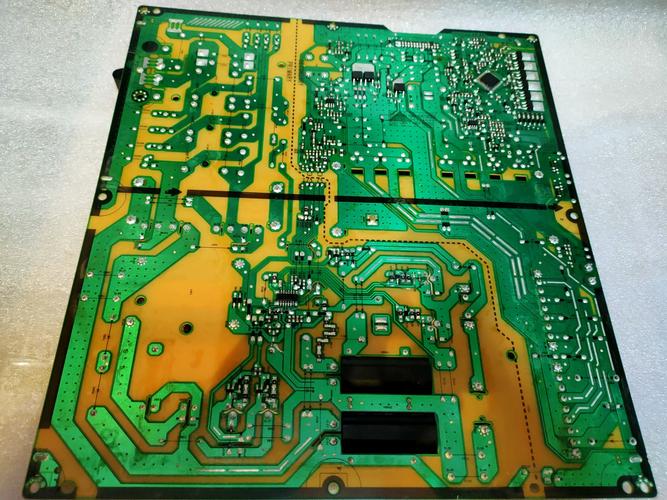

（图片来源网络，侵删）
故障现象一：指示灯不亮，无反应
原因分析： 这通常是电源板初级（220V输入部分）或PFC部分的问题。
维修流程：
-
检查保险丝：
- 用万用表电阻档测量保险丝F1。
- 若保险丝熔断： 说明后级存在严重短路，不要急于更换保险丝，必须先找到短路点。
- 若保险丝完好： 故障可能在启动电路或开关管本身。
-
排查短路点（保险丝熔断时）：

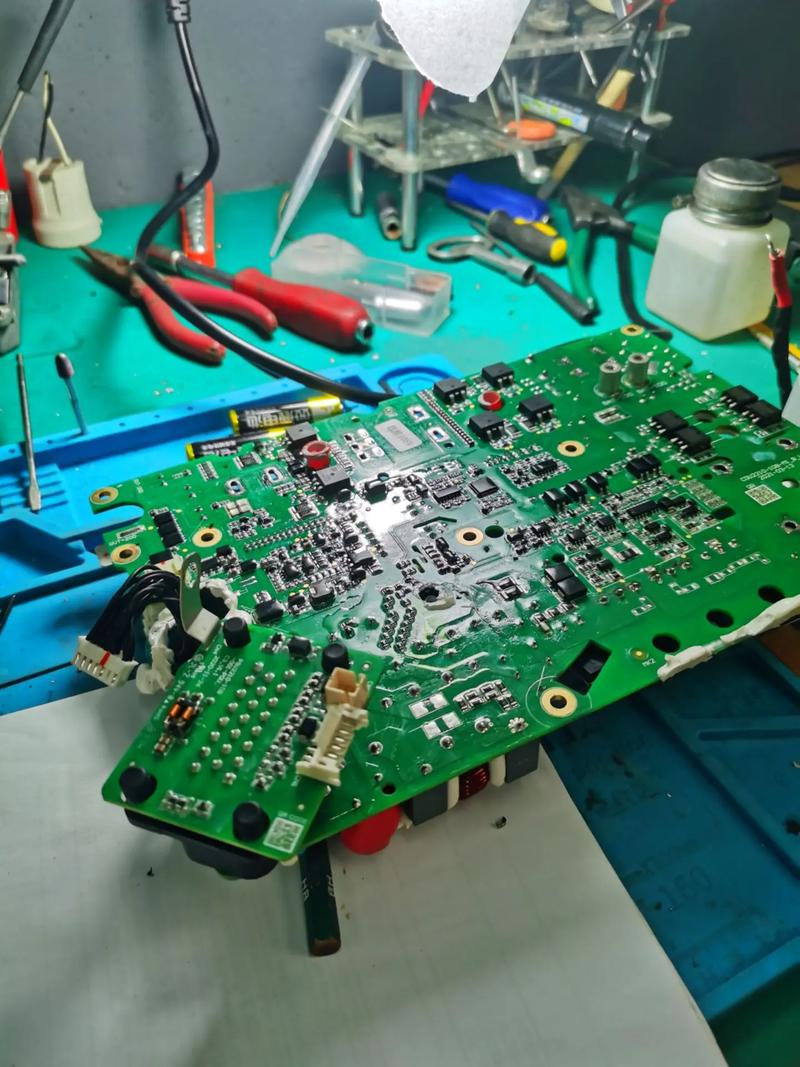

（图片来源网络，侵删）- 测量整流桥： 用二极管档测量四个整流二极管，看是否有击穿短路。
- 测量PFC部分MOS管（Q901）： 这是最容易击穿的元件之一，用万用表二极管档测量D极和S极之间是否短路，如果短路，需要更换。
- 测量主电源开关管（Q902）： 同样方法测量其D极和S极是否短路，如果短路，需要更换。
- 检查相关驱动IC和电阻： 开关管击穿后，通常会导致其驱动电阻、驱动IC（如L6562、L6599等）也损坏，需要一并检查更换。
-
排查无启动电压（保险丝完好时）：
- 测量市电输入端： 确认保险丝F1两端有正常的交流220V电压。
- 测量整流滤波后的300V电压： 整流桥的输出端（即大电容C901正极）应有约300V的直流电压，若无电压，检查整流桥或保险丝。
- 测量启动电阻： 找到从300V电压连接到PFC驱动IC（如L6562）VCC脚的启动电阻（如R904、R905等），这些电阻阻值很大（通常在几百KΩ），容易开路，用万用表测量其阻值是否正常。
- 检查PFC驱动IC和VCC供电电路： 如果启动电阻正常，但IC的VCC脚无电压，可能是IC已损坏，测量IC的VCC脚对地是否短路，如果短路，更换IC，如果IC完好，则检查其外围的供电电路。
-
代换维修法：
- 如果上述检查都找不到明显故障,或者怀疑有软性故障（如电容性能下降），可以考虑使用“隔离法”。
- 将电源板从电视上拆下,接上一个“假负载”（如一只60W/220W的灯泡）到主电源的+24V或+12V输出端。
- 断开电源板与主板、背光板的连接。
- 用一根导线,在通电瞬间短接一下电源板上的“PS-ON”（或类似标识）脚和地，强制开机。
- 如果灯泡能正常点亮,说明电源板基本工作正常，问题出在主板或背光板，如果灯泡不亮或一闪就灭，则故障确定在电源板上。
故障现象二：指示灯亮，但屏幕不亮（黑屏）
原因分析： 这说明电源板的待机5V电压正常，但主电源（通常是24V）或背光驱动电路有问题。
维修流程：
-
测量主电源输出电压：
- 用万用表直流电压档测量电源板输出的+24V（或+12V）电压端子。
- 若无输出：
- 检查主电源的开关管Q902是否击穿。
- 检查主电源的PWM控制IC（如NCP1399、NCP1377等）及其外围电路。
- 检查+24V输出的过压、过流保护电路是否误动作。
- 检查输出端的整流二极管和滤波电容是否损坏。
- 输出电压过低：
- 检查负载是否过重（短路），可以断开+24V输出端的所有负载（主板和背光板），接上假负载再测。
- 如果断开负载后电压恢复正常,说明是主板或背光板有短路。
- 如果断开负载后电压仍然很低,检查电源板上的反馈电路（如光耦PC901、精密稳压IC如TL431）及其外围元件。
-
检查背光使能信号：
- 电源板需要从主板接收到一个高电平的“背光使能”信号（通常为BL-ON或BL-EN）才能开启背光驱动电路。
- 用万用表测量该信号点,在开机后是否有高电平（如3.3V或5V），若无，说明是主板问题。
-
检查背光驱动电路：
- 理想LED3217的电源板通常也集成了背光驱动（OZ9986、OZ9988等芯片）。
- 检查背光驱动IC的供电（如VCC脚）是否正常。
- 检查其外围的升压电感、MOS管、二极管、采样电阻等是否损坏。
- 检查背光输出端的连接器是否松动或氧化。
第三步：关键元件与常见故障点总结
- 保险丝： 最常见的损坏元件之一，熔断说明后级有严重短路。
- 整流桥： 容易因电网电压波动或负载过重而击穿。
- PFC MOS管 (Q901)： 工作在高电压大电流下，是易损件，损坏率极高。
- 主电源MOS管 (Q902)： 同样是易损件，常因驱动不良或负载短路而烧毁。
- PFC驱动IC (如L6562) 和 主电源PWM IC (如NCP1399)： MOS管损坏时常会连带击穿驱动IC。
- 启动电阻： 阻值大，易开路，导致电源无法启动。
- 大电解电容： 300V滤波电容和+24V输出滤波电容，用久了会鼓包、失容，导致电压不稳或纹波过大。
- 光耦 (PC901)： 用于反馈稳压，性能不良会导致输出电压异常。
- 精密稳压IC (TL431)： 与光耦配合，是稳压电路的核心，损坏也会导致输出电压异常。
- 副电源（待机5V）电路： 如果指示灯不亮，要检查这部分电路，其开关管和IC也容易损坏。
第四步：维修后的测试与注意事项
- 空载测试： 在未连接主板和背光板的情况下，给电源板上电，测量各路输出电压是否正常且稳定。
- 连接负载测试： 空载测试正常后，再连接主板和背光板进行整机测试。注意： 连接主板前，最好先测量一下主板各路供电对地是否短路，避免因主板问题再次烧坏电源板。
- 观察与触摸： 测试时，注意听有无异常声响，闻有无焦糊味，并触摸电源板上的主要芯片和元件（如MOS管、变压器），看是否有过热现象。
- 固定与防护： 维修完成后，用热熔胶将换下的元件或脆弱的引脚固定好，防止震动导致再次故障，确保高压部分有足够的绝缘距离。
希望这份详细的维修指南能对您有所帮助,再次强调，安全第一！祝您维修顺利！
