重要提示：安全第一！
在开始任何维修工作之前,请务必注意：
（图片来源网络，侵删）
- 断开电源： 确保示波器已完全断电，并拔下电源线，高压电容即使在断电后一段时间内仍然可能储存电荷,有触电危险。
- 放电： 对于电源部分，在操作前应使用大功率电阻（如 1kΩ, 10W）对大容量电容进行放电。
- 专业知识： 如果您不熟悉电子电路维修，特别是开关电源和高压电路，强烈建议将示波器送至专业的维修中心，错误的操作可能导致设备进一步损坏,甚至造成人身伤害。
- 备件： 维修示波器通常需要特定的备件，如电源模块、主板、前板等,个人用户很难获取。
第一步：故障现象描述与初步判断
在拆机之前，准确地描述故障现象是成功维修的第一步,请尝试回答以下问题：
- 电源问题：
- 完全无反应？按下电源开关后,屏幕和所有指示灯都不亮？
- 电源指示灯亮,但屏幕无显示？
- 屏幕显示异常，如花屏、闪烁、亮度异常？
- 显示问题：
- 有光栅,但没有波形和菜单？
- 波形显示不全,或位置偏移？
- 文字和菜单显示正常,但波形无法触发？
- 信号问题：
- 通道（CH1, CH2）无信号输入？信号幅度严重衰减？
- 波形失真,与实际信号不符？
- 无法触发,波形在屏幕上滚动或稳定不下来？
- 其他问题：
- 按键无反应？
- 自动设置功能失效？
第二步：外观检查与简易排错
在拆开机箱前,进行一些简单的检查：
- 电源线与保险丝：
- 检查电源线是否完好,插头是否松动。
- （注意：操作前务必断电！） 检查示波器背后的电源保险丝，TDS210 通常使用一个 T2.5A 或 T3.15A 的延时保险丝，如果保险丝熔断，说明电源部分存在短路故障。切勿直接更换更大规格的保险丝！ 必须先找到短路原因。
- 连接线： 检查探头和 BNC 连接线是否完好。
- 物理损伤： 检查机箱是否有严重撞击或烧灼的痕迹。
第三步：拆机与内部检查
如果初步排错无法解决问题,则需要打开机箱。
- 拆下后盖： TDS210 的后盖通常由几颗螺丝固定，拆下后盖,您可以看到内部的电路板布局。
- 内部观察：
- 闻： 是否有烧焦的异味？
- 看：
- 电源板： 检查电源板上的电容是否有鼓包、漏液现象,这是开关电源最常见的故障点。
- 主板： 检查主板上是否有明显的烧毁元件、虚焊点或烧焦的痕迹。
- 高压部分： 观察显像管（CRT）的电路部分,是否有打火或烧黑的痕迹。
- 保险丝： 再次确认保险丝的状态。
第四步：常见故障分析与维修方案
根据故障现象,重点检查相应部分。
（图片来源网络，侵删）
故障现象 A：完全无电（电源指示灯不亮）
- 可能原因：
- 电源线损坏或接触不良。
- 保险丝熔断。
- 开关电源电路故障。
- 维修方案：
- 检查电源线和保险丝： 如前所述。
- 测量电源输出： 如果保险丝熔断，不要急于更换，用万用表二极管档或电阻档检查电源输入端（AC插头处）是否有短路，重点检查整流桥、大滤波电容（通常为 400V 以上的大电容）和开关管（如 FET）是否击穿。
- 检查启动电路： 开关电源需要一个启动电路（如启动电阻）来给控制芯片（如 UC384x 系列）提供初始电压，如果启动电阻开路,电源将无法工作。
- 检查反馈电路： 稳压光耦（如 PC817）和精密稳压源（如 TL431）是反馈回路的核心元件，如果它们损坏,会导致电源保护性停止工作或输出电压异常。
故障现象 B：有电，但屏幕无显示（或显示异常）
- 可能原因：
- 高压电源故障（CRT示波器特有）。
- 视频信号处理电路故障。
- CRT（显像管）老化或损坏。
- 主板或前板故障。
- 维修方案：
- 检查高压：
- 有无“高压啸叫”： 打开电源，仔细听是否有轻微的“滋滋”声，这是高压工作的正常声音，如果没有声音,可能是高压电路故障。
- 测量高压包输出： 这需要专业工具和经验，有一定危险性，高压包负责产生加速阳极、聚焦极等所需的高压，如果损坏,会导致屏幕无光栅。
- 检查灯丝电压： CRT 的灯丝需要 6.3V 左右的交流电压，测量灯丝引脚两端是否有电压，如果没有,检查驱动电路。
- 检查视频信号： 用示波器（另一台好的示波器）测量主板送到视频放大板的信号，如果主板有正常的视频信号输出，但屏幕仍不显示,则问题在视频放大板或CRT本身。
- 检查CRT： CRT 寿命有限，可能会老化，如果灯丝亮，但屏幕无光栅，且所有电压都正常,可能是CRT内部损坏。
- 检查高压：
故障现象 C：有光栅，但无波形或菜单
- 可能原因：
- 垂直系统（Y轴）衰减器或放大器故障。
- 采样和存储电路故障。
- 时基（X轴）系统故障。
- 主板上的 FPGA 或 DSP 芯片工作异常。
- 维修方案：

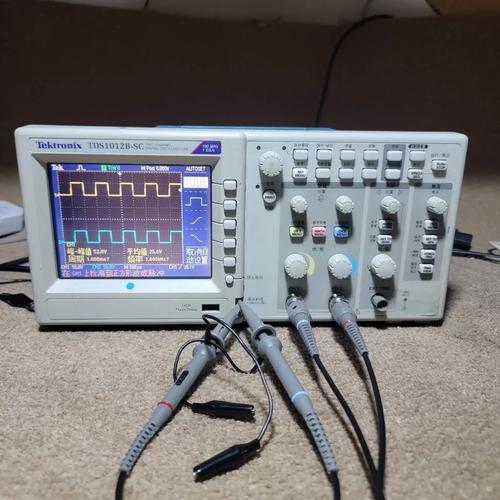

- 检查探头补偿信号： TDS210 自身可以输出一个标准的方波补偿信号（通常是 1kHz, 5Vpp），将探头连接到自身面板上的补偿输出端，如果屏幕上能显示出标准的方波，说明垂直放大通道基本正常，问题可能出在后续的采集或显示逻辑，如果没有,则问题在垂直通道。
- 检查前板按键： 按下“Autoset”或“Default Setup”键，看是否有任何反应，如果按键无反应,可能是前板按键矩阵或与主板的通信问题。
- 检查主板： 主板是示波器的“大脑”，需要重点检查为 FPGA/DSP 供电的电源是否正常，如果核心芯片工作不正常,会导致无法采集和处理数据。
故障现象 D：波形无法触发
- 可能原因：
- 触发电平设置不当。
- 触发源选择错误。
- 触发耦合方式不正确。
- 触发电路硬件故障。
- 维修方案：
- 软件排除： 首先确保是硬件问题，尝试使用“Autoset”功能，它能自动设置合适的触发条件，Autoset 失效,则可能是硬件问题。
- 检查触发电路： 触发电路比较复杂，涉及比较器、电平调节等，需要使用示波器追踪从垂直通道到触发电路的信号路径，看信号是否正常通过,这需要较高的电路分析能力。
第五步：寻求专业帮助
如果您不具备上述的维修技能、工具或备件,最好的选择是：
- 联系泰克官方服务： 访问泰克官网，查找您所在地区的官方维修中心，这是最可靠的选择,但可能费用较高且周期较长。
- 第三方专业维修： 寻找信誉良好的电子设备维修公司,他们通常有经验丰富的工程师和备件库。
- **二手配件市场：
