新建基站机房技术要求
第一部分：总则
-
目的与范围
（图片来源网络，侵删）- 目的：为确保新建基站机房的设计、施工、验收及运维质量，满足通信网络的安全、稳定、可靠、高效运行要求,特制定本技术要求。
- 范围：本要求适用于所有新建、改建、扩建的通信基站机房，包括宏站、微站、室内分布系统核心机房等。
-
遵循标准
- 本要求应至少符合但不限于以下国家和行业标准：
- 《通信建筑工程验收规范》(GB 50374)
- 《通信电源系统防雷技术要求》(YD/T 944)
- 《通信局（站）防雷与接地工程设计规范》(GB 50748)
- 《通信电源设备安装工程验收规范》(YD 5079)
- 《通信机房空调系统设计规范》(GB 50174)
- 《建筑设计防火规范》(GB 50016)
- 《建筑物电子信息系统防雷技术规范》(GB 50343)
- 《电信专用房屋设计规范》(YD/T 5003)
- 运营商内部相关企业标准和设计规范。
- 本要求应至少符合但不限于以下国家和行业标准：
第二部分：机房选址与土建要求
-
选址要求
- 覆盖性：站址应满足网络覆盖和容量的核心需求。
- 可达性：交通便利，便于设备运输、施工和维护。
- 安全性：
- 避开易燃、易爆、强电磁干扰、强震动源、洪水、滑坡等自然灾害频发区域。
- 远离重要军事、政府、机场等敏感区域,符合相关安全规定。
- 不应设在生产、储存具有腐蚀性、易燃易爆物品场所的附近。
- 可用性：确保电力供应稳定可靠，优先引入双路市电或一路市电+备用发电机。
- 环境：远离强噪声源、粉尘源和化学污染源。
-
机房结构与布局
- 结构形式：优先采用砖混或框架结构,具备足够的承重和抗震能力。
- 空间尺寸：
- 面积应根据设备终期容量规划，并预留15%-20%的扩容空间。
- 净高应不低于2.8米，以满足设备安装、走线和维护操作空间。
- 门窗应具备防火、防盗、防水功能，门宽应不小于0.9米，高不小于2米,保证大型设备能顺利进入。
- 布局：
- 功能分区明确，设备区、传输区、电池区应合理布局。
- 电池区应与设备区、传输区用防火隔断分开。
- 主走线通道宽度应不小于1.2米，次走线通道宽度不小于0.6米。
- 预留充足的墙面和地面空间用于安装设备机柜和走线架。
-
承重要求
（图片来源网络，侵删）- 地面荷载：根据设备重量计算，通信设备区地面均布活荷载标准值应不低于 8 kN/m²，电池区应不低于 12 kN/m²,具体数值需根据实际设备重量进行精确计算。
- 承重加固：如设备承重要求超过原建筑结构能力,必须进行专业的结构加固。
-
防水与防火
- 防水：屋顶、墙面、地面应做好防水处理，防止渗漏,地面应做防潮处理。
- 防火：
- 机房建筑耐火等级不应低于二级。
- 装修材料（墙面、吊顶、地面）应采用不燃或难燃材料（如A级或B1级）。
- 应设置独立的防火分区,防火门等级不低于甲级。
- 按规范要求配置手提式灭火器、火灾自动报警系统和气体灭火系统。
第三部分：电气系统要求
-
供配电系统
- 市电引入：
- 优先引入两路来自不同变压器的AC380V三相五线制市电。
- 若条件限制，应至少引入一路稳定可靠的市电,并配备足够容量的备用发电机组。
- 市电引入容量应满足终期所有设备（含空调、照明）的满负荷运行需求，并预留20%的余量。
- 配电系统：
- 应设置总配电箱、交流配电屏、直流配电屏等。
- 交流配电应具备防雷、浪涌保护、过流、过压、欠压保护功能。
- 直流配电应具备分路熔断或开关保护,每路输出均应独立。
- 备用电源：
- 发电机：容量应满足基站满负荷运行，并考虑空调启动冲击，燃油储备应满足连续运行8小时以上,发电机应具备自动切换功能。
- UPS：为核心设备（如BBU、传输设备、监控设备）提供不间断电力，后备时间应满足从市电中断到发电机启动并稳定输出的切换时间要求（通常15-30分钟）。
- 市电引入：
-
接地与防雷系统
- 接地系统：
- 必须采用联合接地方式，即工作地、保护地、防雷地共用一组接地体。
- 接地电阻应小于 5Ω（具体值按运营商规范执行，部分严苛地区要求小于1Ω）。
- 应设置总接地排（MEB）和楼层/设备接地排（LEB）,接地排应采用铜质材料。
- 所有设备的金属外壳、机柜、走线架、金属门窗等必须可靠接地。
- 防雷系统：
- 建筑物应有完善的直击雷防护（避雷针/带）。
- 电源系统应采用多级防雷（A、B、C级），从总配电箱到交流配电屏再到设备端,逐级防护。
- 信号线（如光缆、中继电缆）进入机房前,必须安装相应的信号防雷器。
- 所有浪涌保护器（SPD）的参数选择和安装必须符合规范。
- 接地系统：
第四部分：空调与环境监控系统
-
空调系统
（图片来源网络，侵删）- 负荷计算：空调制冷量应根据机房内所有设备发热量、维护结构传热量、人员发热量等综合计算确定，并留有20%-30%的余量。
- 设备选型：
- 通信机房专用精密空调,具备恒温恒湿功能。
- 应采用N+1或2N冗余配置，确保单台空调故障时,机房温度仍能维持正常。
- 噪音应控制在规范要求内。
- 气流组织：优先采用“下送风”方式，通过防静电地板下的静压箱送冷风,机柜采用前进后出或前进上出的方式。
-

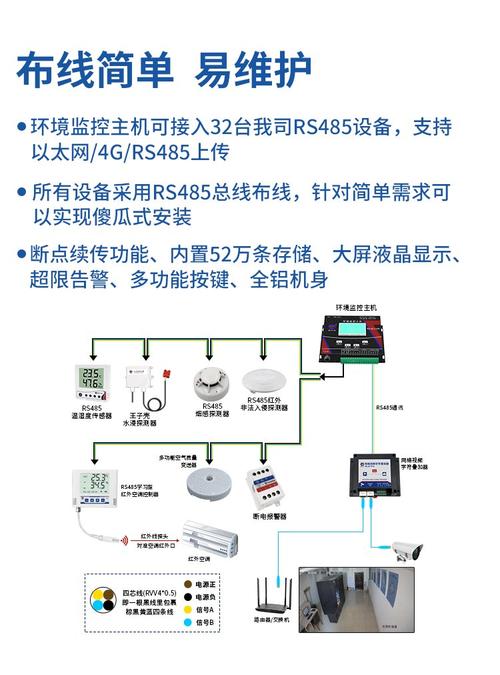

环境监控系统
- ：必须实时监测并上传以下参数：
- 温度、湿度
- 市电状态（有无、电压、电流）
- 蓄电池组电压、电流
- 空调状态（运行、故障、告警）
- 门禁状态（开门、非法闯入）
- 烟雾、水浸
- 红外入侵
- 联动功能：
- 空调故障时,应能自动启动备用空调。
- 水浸告警时，应能自动关闭相关水阀（如有）。
- 告警信息应能通过短信、电话、平台等方式通知维护人员。
- ：必须实时监测并上传以下参数：
第五部分：消防与安防系统
-
消防系统
- 报警系统：设置感烟、感温探测器,与火灾自动报警主机联动。
- 灭火系统：根据机房重要性和规范要求，配置管网式七氟丙烷（HFC-227ea）或IG541等气体灭火系统，或设置高压细水雾系统,禁止使用水喷淋系统。
- 消防器材：按规范配置手提式灭火器（如磷酸铵盐干粉灭火器）。
-
安防系统
- 门禁系统：采用电子门禁，记录出入人员、时间信息，核心机房应采用刷卡+密码或生物识别（如指纹）方式。
- 视频监控：在机房门口、重要设备区安装高清网络摄像机，具备红外夜视功能,录像保存时间不少于15天。
- 入侵报警：在周界和室内设置红外对射或幕帘探测器,与监控中心联动。
第六部分：布线系统要求
-
走线架与槽道
- 采用铝合金或镀锌钢材质,表面进行防腐处理。
- 走线架安装应牢固、平直，水平度偏差应小于2mm/m。
- 强电（电源线）和弱电（信号线）的走线架应分开敷设，间距不小于30cm,或在中间设置金属隔板。
-
线缆敷设
- 电源线：应采用阻燃铜芯电缆，颜色区分相线、零线、地线。
- 信号线：应采用屏蔽或非屏蔽双绞线、光纤,按规范要求布放。
- 光纤：宜采用室内软光缆,弯曲半径应不小于光缆直径的20倍。
- 所有线缆应绑扎整齐，标识清晰、准确、牢固,标签应采用不易脱落的材质。
第七部分：设计与施工流程
- 设计阶段：由具备资质的设计单位进行，出具详细的设计图纸（建筑、结构、电气、暖通等）,并组织专家评审。
- 施工阶段：由具备相应施工资质的单位进行施工，严格执行设计图纸和施工规范,做好过程记录。
- 监理阶段：引入第三方监理单位，对工程质量、进度、投资进行全过程监督。
- 验收阶段：
- 随工验收：在施工过程中，对隐蔽工程（如接地、预埋管）进行验收。
- 竣工验收：工程完工后，由建设单位组织设计、施工、监理、运维单位进行联合验收,出具验收报告。
- 专项验收：消防、防雷等系统需通过政府主管部门的专项验收。
