【重要声明】：电视机内部存在高压，电源板更是高压汇集处，非专业人员请勿擅自维修，以防触电危险，如果您没有相关电子知识和维修经验，强烈建议将电视送至专业维修点,以下内容仅供具备基础电子技能的维修人员参考。

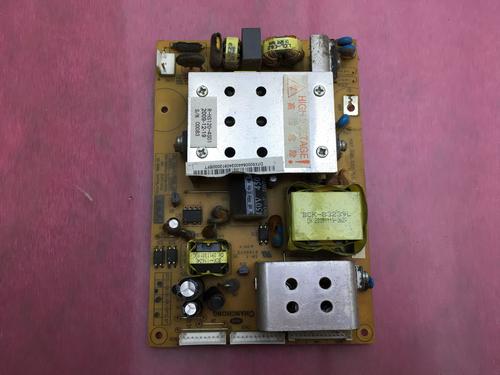

（图片来源网络，侵删）
维修前准备与安全须知
-
工具准备：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：高级工具，但非常有用，可以观察开关电源的PWM波形,判断是否起振。
- 电子负载仪或假负载：用于测试电源板空载和带载能力。
- 电烙铁、吸锡器、焊锡丝：用于更换元器件。
- 隔离变压器：强烈推荐！用于将电视与市电电网隔离，防止因电源板地线带电而触电,也方便测量热地部分电压。
- 常用配件：保险丝、整流桥、大电解电容（如470μF/50V, 1000μF/16V等）、开关管（如2SK3344, K2645等）、PWM控制器（如NCP1207, NCP1377等）、光耦（如PC817, TLP250等）、稳压二极管（如4.7V, 5.1V, 12V, 15V, 18V, 21V等）。
-
安全操作：
- 断电后放电：拔下电源插头，等待几分钟，用万用表测量大滤波电容（通常是470μF/400V或220μF/400V）两端电压,确认已完全放电。
- 使用隔离变压器：将电源板接入隔离变压器的次级，这样测量时火线、零线就不再是高压,相对安全。
- 识别热地：电源板的地分为“热地”（与220V火线相连，带电）和“冷地”（最终连接到电视主板的地，不带电），测量时务必分清,避免短路。
- 单手操作：测量高压时，尽量用一只手操作，另一只手不碰任何金属部分,防止电流通过心脏。
长虹LT3269电源板（GP02/GPF299）工作原理简介
这块电源板通常采用“三洋（SANYO）A6+L6599D”的经典方案，结构清晰,主要分为以下几个部分：
- PFC（功率因数校正）电路：提升功率因数，将整流后的脉动直流电变为约380V的稳定高压直流电，这部分是高压区,也是故障高发区。
- 主电源（24V/12V）：由PFC输出的380V供电，通过PWM控制器（如L6599D）和开关管，产生24V和12V电压,供给电视主板和背光驱动板。
- 待机电源（5V-STB）：在主电源不工作时工作，产生5V电压，为CPU和遥控接收电路供电,实现待机功能。
- 保护电路：包括过压、过流、过温等保护,在检测到异常时关闭电源。
维修流程与步骤
遵循“先外后内，先易后难，先静后动”的原则。

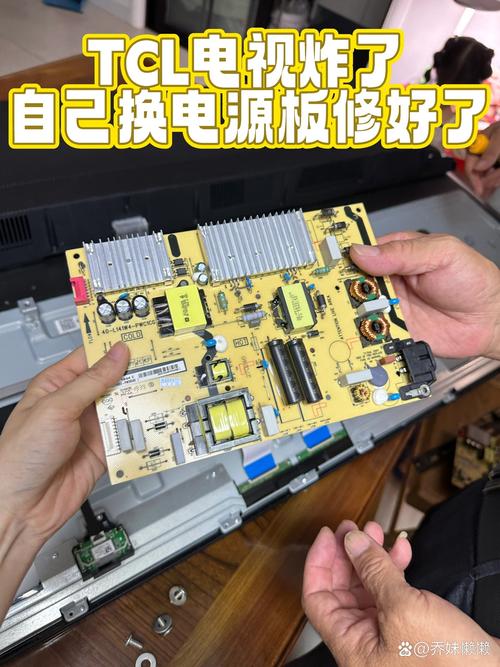

（图片来源网络，侵删）
第一步：目视检查与初步测量
-
目视检查：
- 检查保险丝是否熔断，如果保险丝发黑或熔断,说明后级电路存在严重短路。
- 检查所有电解电容是否有鼓包、漏液、顶部“冒顶”现象,这是最常见的故障之一。
- 检查PCB板上是否有烧黑的痕迹、元器件引脚是否有烧断、虚焊。
- 检查大功率开关管（PFC和主电源的MOSFET）是否有炸裂或炸机痕迹。
-
初步测量：
- 不插电测量：用万用表二极管档测量PFC开关管D-S极、主电源开关管D-S极之间是否短路，测量整流桥四个脚之间是否短路,测量大滤波电容是否击穿。
- 测量市电输入端电阻：拔下电源板，用万用表RX1档测量电源插头两端的电阻，正常应有几十到上百欧的阻值（包含限流电阻和整流桥的正向电阻），如果阻值为0或很小,说明输入回路存在短路。
第二步：针对常见故障进行排查
故障现象一：指示灯不亮，保险丝熔断
这表明电源板存在严重短路,故障点通常在PFC电路或待机电源。

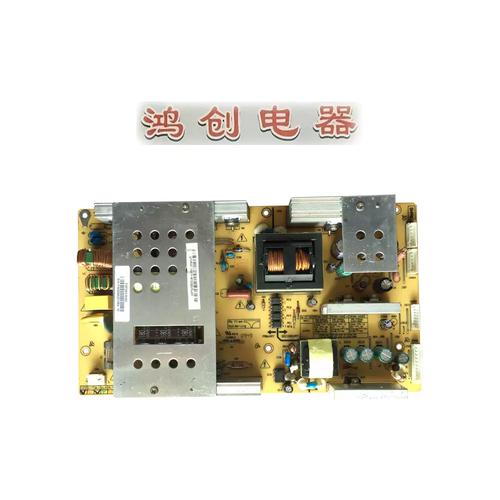

（图片来源网络，侵删）
- 查找短路点：
- 先更换同规格的保险丝。
- 用二极管档测量PFC开关管（如2SK3344）的D-S极、主电源开关管（如K2645）的D-S极、整流桥、以及待机电源的开关管（如13003）是否击穿。
- 如果发现开关管击穿，不要急于更换！必须找到导致开关管损坏的根本原因,否则换上后会再次烧毁。
- 检查驱动电路：
- 开关管击穿，通常是其栅极的驱动电路异常，重点检查：
- PWM控制器：如PFC部分的NCP1207或待机部分的VIPer12A,是否损坏。
- 驱动电阻：检查栅极限流电阻是否变值或开路。
- 稳压管：检查栅极的稳压二极管是否被击穿。
- 周边元件：检查PWM控制器周边的定时电阻、电容、反馈光耦等。
- 开关管击穿，通常是其栅极的驱动电路异常，重点检查：
- 检查PFC二极管和电容：PFC续流二极管（如UF4007或FR107）有时也会击穿，导致380V电压异常,引发连锁反应。
故障现象二：指示灯亮，但屏幕不亮，无背光
这表明待机电源正常（5V-STB正常），但主电源（24V/12V）或背光驱动板未工作。
- 测量主电压输出：
- 开机,用万用表测量24V和12V输出端电压。
- 如果电压为0V：说明主电源未启动。
- 检查主电源的PWM控制器（如L6599D）的VCC供电是否正常（通常在12-18V之间）。
- 检查L6599D的脚（OUT）是否有PWM波形输出（用示波器测），若无输出，检查L6599D及其外围电路（如R/C定时网络、电流检测电阻等）。
- 检查反馈电路：主电源的输出电压通过光耦（如PC817）反馈给PWM控制器以调节电压，检查光耦是否正常，以及光耦连接到PWM控制器的脚（FB）的电压。
- 检查PFC电路是否正常工作，测量PFC输出电压，正常应在380V左右，如果PFC无输出,主电源也无法工作。
- 如果电压偏低（如只有十几伏）：说明负载过重或反馈环路异常。
- 脱开负载法：断开24V和12V输出端的所有负载（连接到主板和背光板的排线），接上假负载（如汽车灯泡或电子负载），再测电压，如果电压恢复正常，说明是主板或背光板存在短路,导致电源进入保护。
- 如果脱开负载后电压仍然偏低，则故障在电源板本身,重点检查反馈环路和稳压电路。
故障现象三：指示灯亮，屏幕有图像但闪动或伴有“吱吱”声
这通常意味着电源带载能力差，或者某处接触不良,工作在临界状态。
- 检查大滤波电容：这是最常见的原因，PFC输出的380V滤波电容和主电源输出的24V/12V滤波电容，由于长时间工作，容量会下降，导致电压纹波增大，引起图像闪动或异响。直接更换同规格的新电容是首选维修方法。
- 检查开关管：开关管性能不良，导致内阻增大,带载能力下降。
- 检查焊点：检查所有大功率元件（开关管、变压器、散热片上的元件）的焊点是否有虚焊，可以用放大镜观察,或用烙铁重新加焊一遍。
