第一部分：TEA2261 芯片简介与核心功能
在动手维修前,了解芯片的工作原理至关重要。
（图片来源网络，侵删）
芯片定位： TEA2261 是 电流模式PWM（脉冲宽度调制）控制器，它本身不输出大电流，而是通过驱动外部的大功率开关管（如MOSFET或三极管）来控制能量的转换。
核心引脚功能（维修重点）：
| 引脚号 | 符号 | 名称 | 功能描述 | 维修关键点 |
|---|---|---|---|---|
| 1 | Isense | 电流检测输入 | （核心引脚） 内部PWM比较器的一个输入端，通过检测外部开关管源极/发射极的小电阻上的电压来检测电流，当电压超过内部阈值时，关闭输出。 | 过流保护的关键点，此脚电压过高会导致输出停止，检查外部检测电阻是否变值或开路。 |
| 2 | In- | 误差放大器反相输入 | 通常连接到光耦的集电极，接收来自次级反馈的误差电压。 | 稳压控制的关键点，电压异常会导致输出电压过高或过低。 |
| 3 | In+ | 误差放大器同相输入 | 内部有2.5V的基准电压，通常通过一个电阻分压网络连接到输出端，用于采样输出电压。 | 稳压采样的关键点，此脚电压不正常，说明采样或反馈环路有问题。 |
| 4 | Current Sense | 电流检测（与1脚内部相连） | 功能同1脚，为布局提供方便。 | 通常与1脚短接，检查其电压是否正常。 |
| 5 | RT/CT | 振荡器定时 | 外接一个电阻到VCC和一个电容到地，决定芯片的开关频率。 | 振荡起振的关键点，如果此脚电压异常，芯片可能不工作。 |
| 6 | GND | 地 | 芯片的参考地，所有电压测量以此为基准。 | 确保接地良好，虚焊会导致各种奇怪故障。 |
| 7 | VCC | 电源 | 为芯片内部电路供电，通常在11-20V之间工作，启动时由高压通过启动电阻供电，正常工作后由辅助绕组供电。 | 芯片工作的前提，VCC不正常，芯片绝对不工作。 |
| 8 | Driver Out | 驱动输出 | 直接驱动外部开关管的栅极/基极。 | 驱动能力的关键点，此脚无输出或输出波形异常，开关管不工作。 |
工作流程简述：
- 启动： 市电整流滤波后得到高压（如300V），通过一个启动电阻给TEA2261的VCC脚（7脚）提供初始电压，芯片开始工作。
- 振荡： RT/CT脚（5脚）的外接RC网络产生锯齿波，设定了开关频率。
- 驱动： 芯片内部逻辑从Driver Out脚（8脚）输出PWM脉冲，驱动开关管（如MOSFET）导通和截止。
- 能量传输： 开关管导通时，电流流过开关变压器初级，储能；截止时，能量通过次级线圈释放，经整流滤波后输出电压。
- 稳压与保护：
- 稳压： 次级电压通过光耦反馈到TEA2261的In-脚（2脚），与In+脚（3脚）的2.5V基准比较，动态调整PWM脉冲的占空比，从而稳定输出电压。
- 过流保护： 当开关管电流过大时，其源极/发射极的检测电阻上电压升高，使Isense脚（1脚）电压超过阈值，芯片内部逻辑立即关闭输出，实现保护。
第二部分：熊猫TEA2261电源维修流程与步骤
安全第一！ 开关电源内部存在高压，即使是断电后，滤波电容中仍存有大量电荷，维修前务必将电源板从主板上断开，并在300V主滤波电容两端并联一个大功率电阻（如5W/1kΩ）进行放电，操作时最好使用隔离变压器。
（图片来源网络，侵删）
第一步：外观初检与保险丝检查
- 目视检查： 观察保险丝是否发黑、熔断，观察TEA2261芯片、开关管（MOSFET）、整流桥、电解电容等元件是否有明显的烧黑、炸裂、鼓包、虚焊现象。
- 测量保险丝：
- 保险丝熔断： 说明后级存在严重短路，重点检查 整流桥、输入滤波电容、开关管 是否击穿短路，更换损坏元件后，切勿直接通电，需进一步排查短路原因。
- 保险丝完好： 说明后级无明显硬性短路，可以进入下一步加电测试。
第二步：加电测试关键点电压
这是维修的核心环节,需要测量芯片各关键引脚的电压来判断故障区域。
测试条件： 将电源板与主板连接，或者接上假负载（如灯泡或电子负载）。
| 测试点 | 正常参考电压 | 故障现象分析 |
|---|---|---|
| VCC (7脚) | 11V - 18V (不稳定，会跳动) | 此电压为0V： 启动电阻开路、VCC滤波电容失效、TEA2261芯片损坏。此电压过低（如低于10V）： 启动电阻阻值变大、辅助绕组整流二极管或滤波电容有问题。 |
| Driver Out (8脚) | 5V - 2.0V (脉冲波形) | 此电压为固定高电平或低电平： 芯片未起振或已保护。无波形输出： 检查VCC、RT/CT、Isense、In-等脚电压，或芯片损坏。 |
| RT/CT (5脚) | 约2V | 此电压为0V： 外接电容短路或芯片内部损坏。电压异常： 会导致频率不对或不工作。 |
| Isense (1脚) | < 0.5V | 此电压过高（>1V）： 这是最常见的原因之一！ 说明过流保护被触发，原因可能是：开关管软击穿、初级电流检测电阻阻值变大、次级严重短路导致负载过重。 |
| In+ (3脚) | 约2.5V | 此电压不等于2.5V： 说明电压采样或反馈环路有问题，检查分压电阻和光耦。 |
| In- (2脚) | 电压可变，通常在2V左右 | 此电压异常： 说明光耦或次级稳压电路有问题。 |
第三步：根据电压测试结果，定位故障
-
VCC (7脚) 电压为0V：
- 故障点： 启动电路。
- 排查： 测量启动电阻（通常在几百kΩ）是否开路，检查VCC脚对地的滤波电容是否短路。
-
VCC (7脚) 电压正常，但 Driver Out (8脚) 无输出：

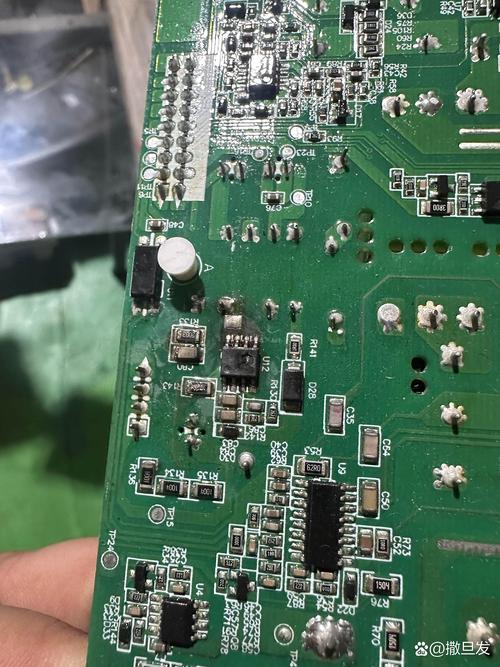

（图片来源网络，侵删）- 故障点： 芯片内部损坏或保护电路被触发。
- 排查：
- 检查 Isense (1脚) 电压是否过高，如果高，说明是过流保护，重点查开关管和检测电阻。
- 检查 RT/CT (5脚) 电压是否正常，如果不正常，查外接RC元件。
- 检查 In- (2脚) 电压是否异常，如果电压过高，可能是光耦或次级短路导致强反馈，使芯片处于保护状态。
- 如果以上都正常,则可能是 TEA2261芯片本身损坏。
-
VCC (7脚) 电压正常，Driver Out (8脚) 有输出，但输出电压不正常（过高或过低）：
- 故障点： 稳压反馈环路。
- 排查：
- 输出电压过高： 通常是由于反馈环路失效，检查 光耦 是否损坏（初级发光二极管或次级光敏三极管开路/短路），检查 误差放大器（如TL431）是否正常，检查次级采样电阻是否变值。
- 输出电压过低： 除了反馈环路问题，也可能是负载过重，可以断开次级所有负载，测量空载电压是否恢复正常，如果恢复正常，说明是主板或后级电路问题，如果仍然低，则还是反馈环路或初级电路问题（如整流二极管正向压降变大）。
第三部分：常见故障案例与元器件更换
案例1：保险丝熔断，开关管击穿。
- 原因： 最常见的是开关管本身质量不佳或瞬间高压冲击导致雪崩击穿，也可能是驱动电路异常导致开关管过流烧毁。
- 维修： 更换开关管（注意型号和耐压值，如K2145、K2655等），同时检查TEA2261的8脚驱动波形是否正常，如果驱动波形异常，需更换TEA2261。切记： 更换开关管后，最好在源极的检测电阻上串联一个电流表，监测开机瞬间电流，防止再次击穿。
案例2：保险丝完好，但所有输出电压为0。
- 测量： VCC电压为0V。
- 原因： 启动电阻开路。
- 维修： 在300V滤波正极和VCC之间找到启动电阻（通常是一个大阻值，如560kΩ/2W），测量其阻值，若无穷大则更换。
案例3：输出电压严重偏高且不可调。
- 测量： In+ (3脚) 电压为2.5V正常，但In- (2脚) 电压远高于2.5V。
- 原因： 光耦开路或TL431损坏，导致反馈信号中断，芯片认为输出电压过低而开足马力输出。
- 维修： 更换光耦和/或TL431。
案例4：电源发出“吱吱”声，输出电压低。
- 原因： 通常是处于过载保护状态，可能是次级整流滤波电容失效、整流二极管特性变差，或次级有轻微短路。
- 维修： 断开次级所有负载，测量空载电压是否恢复，如果恢复，逐个排查负载，如果仍然低，重点检查次级的大滤波电容和整流桥。
常用元器件代换：
- TEA2261： 可用TEA2261的直接替代品，如NTE6550等，但最好用原型号。
- 光耦： 常用型号有PC817、PC817A、LTV817等，可直接代换。
- 误差放大器： 常用TL431，可用KA431、TL431A等代换。
- 开关管： 必须使用耐压和电流足够型号，如K2145、K2655、2SK2145等，代换时要注意引脚排列。
维修TEA2261电源,关键在于抓住 “VCC、驱动输出、电流检测、电压反馈” 这四个核心环节。
- 先看保险，判断有无硬短路。
- 测VCC，判断芯片是否“有电”。
- 测驱动，判断芯片是否“工作”。
- 测反馈和电流检测，判断是否“保护”或“失控”。
遵循这个由主到次、由前到后的逻辑，大部分问题都能迎刃而解，祝您维修顺利！
