光耦817C是一种广泛使用的光电耦合器,其内部由一个红外发光二极管和一个光敏三极管组成，通过光传递信号实现电气隔离，这种器件在电子电路中常用于信号隔离、电平转换、噪声抑制等场景，因其高性价比和可靠性而被广泛应用于工业控制、通信设备、电源模块等领域，以下将从技术参数、特性、应用注意事项等方面详细介绍光耦817C的核心信息。

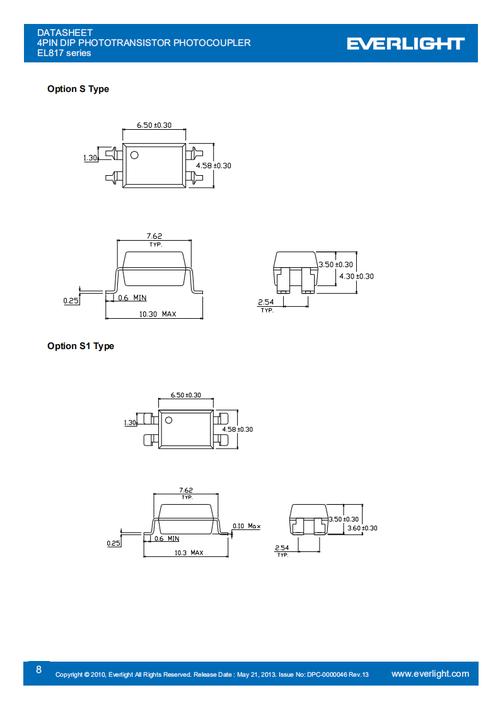

光耦817C的基本技术参数
光耦817C的技术参数包括电气特性、光学特性、极限参数等，这些参数是设计和选用器件的重要依据，以下为关键参数的详细说明：
极限参数（绝对最大额定值）
极限参数是指器件在不损坏的前提下可承受的最大值,超过这些参数可能导致器件永久失效，光耦817C的极限参数如下：
- 正向压降（Vf）：发光二极管的正向电压，测试条件为正向电流If=10mA时，典型值为1.2V，最大值为1.5V。
- 反向耐压（Vr）：发光二极管两端可承受的最大反向电压，典型值为5V。
- 正向电流（If）：发光二极管允许的最大持续正向电流，典型值为50mA，脉冲峰值可达1A。
- 集电极-发射极电压（Vceo）：光敏三极管集电极和发射极之间的最大电压，典型值为35V。
- 集电极电流（Ic）：光敏三极管允许的最大集电极电流，典型值为50mA。
- 功耗：包括发光侧和光敏侧的功耗，总功耗典型值为250mW，发光侧功耗为100mW，光敏侧功耗为150mW。
- 工作温度范围（Topr）：-30℃至+100℃，存储温度（Tstg）为-40℃至+125℃。
传输特性
传输特性描述光耦的信号传递能力,主要包括电流传输比（CTR）、响应时间等参数：
- 电流传输比（CTR）：指光敏三极管输出电流（Ic）与发光二极管输入电流（If）的比值，通常以百分比表示，817C的CTR值因型号批次不同有所差异，典型值为50%-600%（测试条件If=5mA，Vce=5V），CTR值受温度影响，温度升高时CTR会下降。
- 隔离电压（Viso）：输入端与输出端之间的隔离电压，典型值为5000Vrms（有效值），确保高压隔离性能。
- 绝缘电阻（Riso）：输入端与输出端之间的绝缘电阻，典型值为10^10Ω，有效防止漏电流干扰。
- 寄生电容（Cio）：输入端与输出端之间的寄生电容，典型值为2pF，高频应用时需考虑其对信号的影响。
开关特性
开关特性反映光耦的响应速度,适用于高速信号传输场景：
- 上升时间（tr）：输出信号从10%上升到90%所需的时间，典型值为3μs（测试条件Vcc=5V，RL=100Ω，If=10mA）。
- 下降时间（tf）：输出信号从90%下降到10%所需时间，典型值为3μs。
- 延迟时间（td）：输入信号施加到输出信号响应的延迟时间，典型值为10μs。
光谱特性
- 发光波长（λem）：发光二极管的发射波长，典型值为940nm，属于红外光范围。
- 峰值波长（λp）：光敏三极管最敏感的波长，典型值为870nm，与发光波长匹配以实现高效光耦。
温度特性
- CTR温度系数：温度每升高1℃，CTR下降约0.5%-1%，设计中需考虑温度对输出的影响。
- 反向漏电流（Iceo）：光敏三极管在无光照时的漏电流，典型值为50nA（Vce=10V）。
光耦817C的典型应用电路
光耦817C常用于以下场景,需根据参数设计外围电路：
- 信号隔离：在数字电路中隔离高低压部分，避免共模干扰，MCU输出信号通过817C驱动继电器或晶闸管。
- 电平转换：将3.3V逻辑电平转换为5V电平，或反之。
- 开关电源：在反馈回路中实现初级与次级的隔离，提高安全性。
- 线性隔离：通过调整If和负载电阻，实现模拟信号的线性隔离（需选择高线性度型号）。
选型与使用注意事项
- CTR选择：根据输出需求选择CTR值，若驱动大电流负载，需选择高CTR型号（如600%）或增加If。
- 限流电阻计算：发光二极管需串联限流电阻R，计算公式为R=(Vcc-Vf)/If，其中Vcc为输入电压，Vf为正向压降。
- 负载电阻选择：光敏三极管的负载电阻RL需根据输出电流和电压需求确定，RL=(Vcc-Vce)/Ic，其中Vce为饱和压降（典型值0.3V）。
- 温度补偿：高温环境下CTR下降，需适当增加If或设计温度补偿电路。
- PCB布局：输入输出部分需隔离布线，避免高压端对低压端的干扰。
光耦817C与其他型号对比
与光耦817C类似的型号包括PC817、TLP181等，参数对比如下：
| 参数 | 817C | PC817 | TLP181 |
|---|---|---|---|
| CTR（If=5mA） | 50%-600% | 50%-600% | 80%-160% |
| Vceo（V） | 35 | 35 | 80 |
| Isolation（Vrms） | 5000 | 5000 | 5000 |
| tr（μs） | 3 | 4 | 2 |
| 工作温度（℃） | -30~100 | -30~100 | -55~100 |
PC817与817C参数基本一致,可直接替换；TLP181耐压更高，适用于高压场景，但CTR较低。
相关问答FAQs
Q1: 光耦817C的CTR值为什么会有较大差异？
A1: CTR值与光敏三极管的增益、发光二极管的发光效率以及器件的封装工艺有关，不同批次、不同厂家的817C可能采用不同的芯片材料，导致CTR范围在50%-600%之间，CTR还受If和温度影响：If增大时CTR先上升后饱和，温度升高时CTR下降，设计中需根据数据手册的典型值和最小值留出余量。
Q2: 如何提高光耦817C在高频应用中的性能？
A2: 高频应用中，光耦的寄生电容和开关时间会成为瓶颈，可采取以下措施：①选择低寄生电容（如<2pF）的型号；②减小负载电阻RL，降低输出阻抗，缩短上升/下降时间；③在输入端增加快速恢复二极管，加速发光二极管的关断；④采用施密特触发器整形输出信号，减少抖动，若频率超过10kHz，建议选用高速光耦（如6N137）。
