tda4863aj维修涉及多个技术层面，需结合电路原理、故障现象及检测方法逐步排查，该芯片是常用的开关电源控制芯片，广泛应用于显示器、电视等设备的电源模块，其故障可能导致电源无输出、输出电压异常、保护电路动作等问题，以下从基础检测、常见故障类型、维修步骤及注意事项等方面展开详细说明。
基础检测与工具准备
维修前需准备以下工具：数字万用表（含电压、电阻、二极管档）、示波器、隔离变压器、烙铁（建议防静电型）、吸锡器、酒精、松香等，务必确保设备断电后进行操作，高压部分需放电处理,避免触电风险。

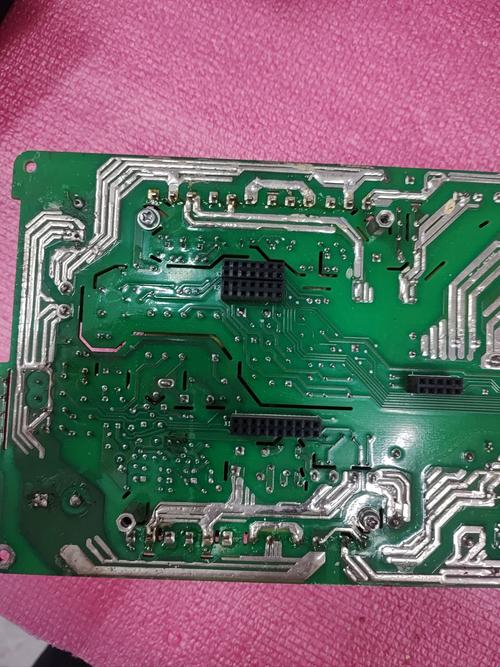

外观检查
首先观察tda4863aj芯片表面是否有明显烧焦、裂纹、鼓包等异常，检查周边元件（如电阻、电容、二极管）是否有变色、漏液或损坏痕迹，特别关注电源输入端的保险丝是否熔断，若保险丝发黑熔断,通常说明后级存在严重短路。
静态电阻检测
断电状态下，使用万用表二极管档测量tda4863aj各引脚对地（GND）的正反向电阻值，与正常值对比（可参考同型号板卡数据），若某引脚阻值异常偏低（如接近0Ω），需重点检查该引脚外围电路是否短路，以下是关键引脚的典型参考值（以12V供电为例）：
| 引脚号 | 功能 | 正向电阻（kΩ） | 反向电阻（kΩ） |
|---|---|---|---|
| 1 | 误差放大器输出 | 8-10 | 15-20 |
| 2 | 反相输入 | 6-8 | 12-15 |
| 3 | 同相输入 | 5-7 | 10-12 |
| 4 | 振荡器频率设定 | 7-9 | 13-18 |
| 5 | 接地（GND） | 0 | 0 |
| 6 | 过流检测 | 8-10 | 15-20 |
| 7 | 驱动输出 | 5-1（对地） | 10-15（对地） |
| 8 | VCC电源 | 3-5（对地） | 8-12（对地） |
常见故障类型与排查方法
电源无输出，保险丝熔断
此类故障通常由后级短路引起,需重点检查以下部位：
- 整流滤波电路：检测桥式整流二极管、滤波电容是否击穿，可用万用表二极管档测量二极管正反向电阻,电容是否漏电或短路。
- 开关管（MOSFET/IGBT）：检查开关管D-S极间是否击穿，栅极电阻是否异常，若开关管损坏，需同时检查tda4863aj的7脚驱动输出端是否存在过压损坏,必要时更换芯片。
- 尖峰吸收电路：检查RCD缓冲回路中的电阻、电容、二极管是否失效,若失效可能导致开关管过压击穿。
输出电压偏低或波动
- 反馈电路异常：检查2脚（反相输入）和3脚（同相输入）的外围电阻、光耦是否正常，若光耦老化或反馈电阻变值，会导致输出电压不稳定，可测量光耦发光二极管侧电压（正常约1-2V）和接收三极管侧C-E极电阻（正向阻值约10-15kΩ）。
- VCC供电异常：8脚VCC电压正常值一般为12-18V（视设计而定），若电压偏低，检查启动电阻、VCC滤波电容是否失效,或供电回路是否有接触不良。
- 振荡电路问题：4脚外接定时电阻电容决定振荡频率，若元件变值会导致频率偏移，影响输出稳定性，用示波器观测4脚波形应为锯齿波，频率一般为50-100kHz。
输出电压过高
此类故障风险较高，可能损坏负载电路,需谨慎处理：
- 反馈回路开路：检查光耦是否开路，或2脚分压电阻是否断路，导致误差放大器失去控制,使输出电压飙升。
- 稳压二极管击穿：检查tda4863aj内部或外接的稳压管是否击穿,导致基准电压异常。
- 驱动电路异常：7脚驱动信号异常可能导致开关管导通时间过长，需检查驱动电阻、上拉电阻是否正常。
维修步骤与注意事项
- 安全断电与放电：断开电源后，高压电容（如300V滤波电容）需用电阻放电,避免残留电荷损坏元件或伤人。
- 替换法排查：对可疑元件（如电容、二极管）采用替换法,用同型号优质元件替换后测试。
- 电压动态测试：通电后，逐步测量关键点电压（如VCC、反馈电压、驱动输出电压），结合波形分析判断故障点，7脚驱动输出应为PWM脉冲波，若无输出或波形异常,多为芯片损坏。
- 散热处理：tda4863aj工作电流较大，需检查散热片是否安装牢固，导热硅脂是否老化,避免因过热导致芯片再次损坏。
- 防静电措施：焊接芯片时，确保烙铁接地,避免静电击穿内部电路。
维修案例参考
某显示器电源故障现象为无输出，保险丝熔断，检测发现开关管Q1（2SK2512）击穿，更换后开机又烧保险，进一步检查发现RCD缓冲回路中的二极管D5（FR107）反向漏电，导致开关管尖峰电压无法吸收而再次击穿，更换D5和Q1后，输出电压恢复正常,故障排除。
相关问答FAQs
Q1：tda4863aj的8脚VCC电压为0V，但保险丝未熔断，如何排查？
A：首先检查启动电阻（通常为100-220kΩ）是否开路，VCC滤波电容是否短路，若启动电阻正常，检查变压器初级绕组是否开路，或副侧整流二极管是否短路导致VCC供电回路无输出，若以上均正常，可能是芯片内部VCC电路损坏,需更换芯片。
Q2：维修后输出电压纹波过大，可能的原因有哪些？
A：输出电压纹波过大通常与滤波电路或开关频率有关，首先检查输出滤波电容是否容量下降或ESR增大，可用电容表测量或替换法验证；其次检查振荡定时电容（4脚外接）是否变值，导致频率降低；开关管导通电阻过大或驱动信号不足也会导致纹波增大,需检查驱动回路元件及开关管状态。
