第一部分：安全须知与准备工作

在开始任何维修之前,安全是第一位的。

1. 隔离电源：确保待修的电源已经从市电（220V/110V AC）上完全断开，不要带电操作！
2. 使用隔离变压器：强烈建议使用一个1:1的隔离变压器，这可以有效防止因电源板“热地”与大地之间存在的电位差而导致的触电风险，同时也能保护你使用的万用表。
3. 放电操作：在断电后，用一个大功率电阻（如1kΩ/5W）对大容量的滤波电容（通常是两个450V左右的电解电容）进行放电，防止残余电荷电击损坏元件或伤人。
4. 工具准备：
   • 数字万用表：必备，用于测量电压、电阻、通断。
   • 示波器：强烈推荐，开关电源是高频电路，没有示波器很难准确判断PWM驱动信号是否正常，维修效率会大大降低。
   • 焊接工具：电烙铁、焊锡、吸锡器等。
   • 替换元件：准备一些常见的易损件，如保险丝、整流桥、大功率MOSFET/三极管、电解电容、TDA16846芯片本身等。
   • 带灯的放大镜或显微镜：用于检查细小焊点和PCB板上的细微裂纹。

第二部分：TDA16846 工作原理简介

理解其工作原理有助于快速定位故障点,TDA16846内部集成了完善的保护功能，其核心引脚功能如下：

• 供电端：
  • VCC (引脚1)：芯片工作电源电压，通常由辅助绕组经整流滤波后提供，典型值在12-20V之间。
  • REF (引脚2)：内部5V基准电压输出，为内部电路和外部分压网络提供参考。
• 反馈与控制端：
  • FB (引脚3)：反馈输入端，通常通过一个光耦（PC817等）连接到次级侧，用于稳定输出电压，光耦的发光二极管电流在此端被采样。
  • CURRENT SENSE (引脚4)：电流检测输入端，通过一个电阻（Rsense）连接到主功率开关管（MOSFET/三极管）的源极/发射极，用于过流保护和逐周期电流限制。
  • RT/CT (引脚5)：外接电阻和电容，决定芯片的振荡频率。
• 输出驱动端：
  • OUTPUT (引脚6)：PWM驱动信号输出端，直接或通过一个小电阻驱动MOSFET的栅极或三极管的基极。
• 保护功能端：
  • ZERO DETECT (引脚7)：零电流检测输入端，连接到辅助绕组，用于判断变压器是否能量释放完毕，实现谷底导通，提高效率。
  • OVP/OCP (引脚8)：过压/过流保护输入端，一个多功能引脚，通常通过电阻分压网络连接到VCC或反馈网络，用于触发保护。

第三部分：系统化维修步骤

建议采用“先易后难，先外后内，先静后动”的原则。

外观与初步检查

1. 目视检查：仔细观察PCB板，寻找明显的问题。
   • 烧焦、发黑：特别是MOSFET、整流桥、限流电阻、TDA16846芯片周围。
   • 炸裂、鼓包：检查电解电容，尤其是输入滤波电容和输出滤波电容。
   • 虚焊、冷焊：用放大镜检查功率元件（MOSFET、变压器引脚）的焊点是否光亮饱满。
   • 铜箔断裂：检查大电流路径的铜箔是否有烧断的痕迹。

不通电测量（电阻法）

这一步是为了发现明显的短路性故障,避免通电后扩大故障。

1. 测量输入端电阻：


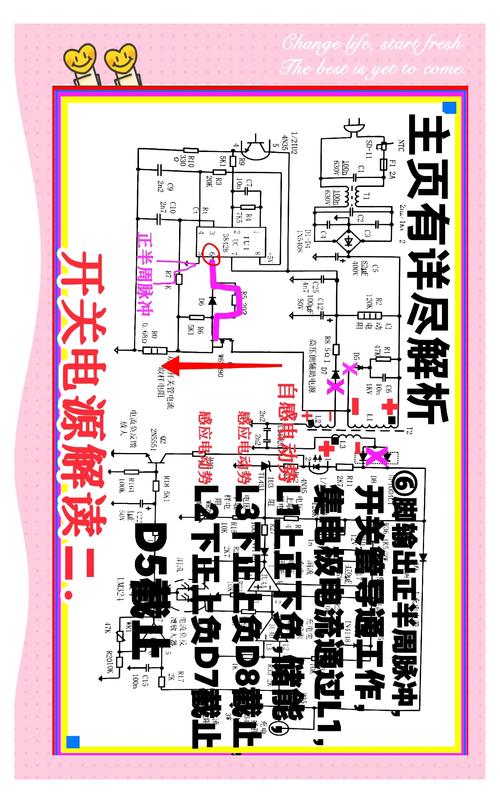

   （图片来源网络，侵删）
   • 用万用表二极管档或电阻档（R*1k）测量AC输入端的两脚，正常情况下，应有一个整流桥的存在，正反向会有不同的读数（一个方向导通，一个方向无穷大），如果短路，说明整流桥或后续的滤波电容击穿。
   • 测量PFC电路（如果有的话）的输出端（+B和地）之间的电阻，正常情况下应有几十到几百千欧的阻值，如果接近0欧，说明有大的滤波电容击穿或功率管击穿。

2. 测量关键对地电阻：

   • VCC对地电阻：测量TDA16846的VCC引脚（1脚）对地的正反向电阻，如果短路或阻值极低，说明VCC供电回路有短路，可能是TDA16846芯片本身损坏，或其外围的滤波电容、稳压二极管短路。
   • OUTPUT对地电阻：测量TDA16846的输出引脚（6脚）对地的电阻，如果短路，很可能是驱动MOSFET击穿并波及到驱动芯片。

通电静态测试（关键步骤）

如果电阻法没有发现明显短路,可以尝试通电，但必须非常小心。

1. 连接假负载：在主输出电压端（如+12V或+5V）接一个合适的假负载，如汽车灯泡或大功率水泥电阻，这可以防止空载时电压过高，也方便测量电压。
2. 通电测量关键点电压：
   • VCC电压（1脚）：这是最重要的测试点，正常通电后，VCC电压应迅速上升到12-18V左右，然后会稳定在一个值，如果VCC电压为0、过低或抖动，说明启动电路或VCC供电回路有问题。
     • VCC为0：检查启动电阻是否开路，辅助绕组整流二极管是否开路或短路，VCC滤波电容是否失效。
     • VCC电压低且抖动：通常是电源无法启动或进入保护状态，检查反馈回路、电流检测回路或负载是否过重。
   • 参考电压（2脚）：正常应为稳定的5V，如果为0或异常，基本可以确定TDA16846芯片损坏。
   • 输出电压（6脚）：在VCC正常的情况下，用示波器观察6脚的PWM波形，正常情况下，应有间歇性的、幅值足够的驱动脉冲输出，如果没有任何波形，但VCC和REF正常，则芯片很可能损坏，如果波形一直存在（没有死区时间），说明反馈环路失效，芯片无法进入稳态。

动态分析与故障定位

如果电源无法启动或工作异常,根据上一步的测量结果，进行针对性排查。

故障现象1：完全无输出，保险丝烧断

• 原因：输入回路存在严重短路。
• 排查：
  1. 检查整流桥是否击穿。
  2. 检查输入滤波电容是否击穿。
  3. 检查主功率开关管（MOSFET）是否击穿，这是最常见的原因，如果MOSFET击穿，一定要检查其驱动电阻是否烧毁，以及TDA16846的6脚驱动端是否也连带损坏。
  4. 检查PFC电路的MOSFET（如果有）是否击穿。

故障现象2：完全无输出，保险丝完好

• 原因：电源未启动，或启动后立即进入保护。
• 排查：
  1. 检查启动电路：测量启动电阻（通常是大阻值，如100kΩ~1MΩ）是否开路。
  2. 检查VCC供电：测量VCC电压是否建立，如前所述，VCC是启动的关键。
  3. 检查TDA16846工作条件：
     • 测量2脚REF电压是否为5V,不是，则芯片损坏。
     • 测量3脚FB电压,正常工作时，FB电压会随负载变化，如果电压过高（接近VCC），说明反馈环路开路（光耦损坏、TL431损坏、取样电阻开路）。
     • 测量4脚CS电压,如果电压过高（超过1V），说明电流检测电路有问题，可能是Rsense电阻开路或阻值变大，或者MOSFET源极电阻开路，导致芯片误判为过流保护。
  4. 检查振荡电路：测量5脚RT/CT端的电压，如果没有正常的锯齿波，可能是外接的Rt、Ct损坏。
  5. 检查零电流检测（7脚）：7脚电压异常也可能导致无法启动。

故障现象3：输出电压偏低或过高

• 原因：反馈环路失控。
• 排查：
  1. 输出电压过高：非常危险！可能是光耦损坏（不导通）、TL431损坏（不导通）、取样电阻开路等，导致TDA16846的FB端电压过高，使PWM占空比达到最大，应立即断电检查。
  2. 输出电压偏低：
     • 负载过重：检查假负载是否过大，或次级整流二极管、滤波电容是否损坏。
     • 反馈环路问题：光耦性能不良、TL431性能不良、取样电阻阻值变化。
     • VCC电压过低：导致芯片输出驱动能力不足。
     • 初级电路问题：如MOSFET导通内阻变大、驱动不足、输入电压过低等。

故障现象4：电源发出“吱吱”叫声

• 原因：电源处于周期性的启动-保护循环中。
• 排查：
  1. 过流保护：检查电流检测电阻（Rsense）是否阻值变大。
  2. 过压保护：检查VCC或反馈回路的稳压二极管是否漏电或击穿。
  3. 负载过重：断开所有负载，接假负载测试，如果叫声消失，说明是负载问题。
  4. 电源带载能力差：检查MOSFET、整流二极管、滤波电容等关键元件的性能。

第四部分：TDA16846 常见故障元件清单

1. 初级侧：

   • 保险丝：最易损，通常因后级短路而烧断。
   • 整流桥：因电压电流冲击而击穿。
   • 输入滤波电容：因老化或过压而鼓包、漏液、失效。
   • 启动电阻：因老化或电压波动而开路。
   • 主功率开关管：因过流、过压、驱动不足等原因击穿。
   • TDA16846芯片本身：因过压、过流、静电等原因损坏。
   • VCC滤波电容：失效会导致VCC不稳，电源工作异常。
   • 电流检测电阻：阻值变大会导致保护阈值降低。

2. 次级侧：

   • 整流二极管：因过流或反向电压击穿。
   • 输出滤波电容：鼓包、漏液、ESR增大，导致电压纹波大、带载能力差。

3. 反馈回路：

   • 光耦：老化、性能不良，导致反馈信号失真。
   • 精密稳压源TL431：损坏，导致输出电压失控。

维修TDA16846电源,核心思路是围绕其几个关键引脚（VCC, REF, FB, CS, OUTPUT）的电压和波形进行判断。

• VCC是“生命线”：没有正常的VCC，一切都无从谈起。
• REF是“心跳”：没有5V基准，芯片等于死亡。
• FB是“大脑”：反馈环路控制着电源的稳定和精度。
• CS是“安全员”：防止电流过大而烧毁功率管。
• OUTPUT是“肌肉”：最终的驱动信号。

通过万用表测量电压,用示波器观察波形，结合电阻法排查短路，遵循系统化的步骤，绝大多数TDA16846电源的故障都能被顺利解决，维修时务必保持耐心和细心，安全操作。
