创维官方通常不会公开其详细的内部电路图和维修手册，以保护其技术秘密，这份手册是基于该型号电视的公开技术规格、通用维修流程、常见故障分析以及维修经验整理而成，适用于具备一定电子维修基础的技术人员。
（图片来源网络，侵删）
创维 50E200E 维修手册 (核心内容)
安全须知与警告
在进行任何维修操作前,请务必阅读并遵守以下安全规定：
- 高压危险！ 液晶电视内部存在高压，特别是背光驱动板（高压板）和电源板，即使电视已断电，这些部件中储存的电量仍然可能造成严重电击，操作前必须对相关部分进行放电。
- 断电操作：在进行任何拆解或测量前，务必拔下电视的电源线。
- 使用绝缘工具：使用绝缘的螺丝刀和镊子，并佩戴绝缘手套。
- 防止静电损坏：液晶面板和主板上的CMOS芯片对静电非常敏感，维修时佩戴防静电手环，并确保工作台面接地良好。
- 专业操作：如果您不具备相关的电子维修知识和技能，请勿自行拆机，强烈建议联系专业的维修服务人员。
- 原厂配件：维修时尽量使用原厂或经过认证的配件，以确保安全和性能。
电视基本信息
- 型号：50E200E
- 屏幕尺寸：50英寸
- 屏幕类型：LED 液晶屏
- 分辨率：1920 x 1080 (Full HD)
- 背光技术：LED 侧入式
- 主要芯片：
- 主芯片（SoC/Scaler）：通常为 MStar 或 Realtek 方案（MStar 6A918 或类似型号），这是电视的核心，负责信号处理、图像缩放和系统控制。
- 电源管理芯片：通常为 O2 Micro 或 InnoTech 等品牌方案，负责为整个系统提供稳定的电压。
- EEPROM芯片：存储电视的配置信息、MAC地址、用户设置等型号通常为 24Cxx 系列。
主要功能板块介绍
-
电源板：
- 功能：将交流220V电压转换为电视各部分所需的直流电压（如12V, 5V, 3.3V, STB 5V等）。
- 关键测试点：通常可以在电源板上找到各组电压的输出端子或测试点，是判断电源是否工作正常的首要检查对象。
-

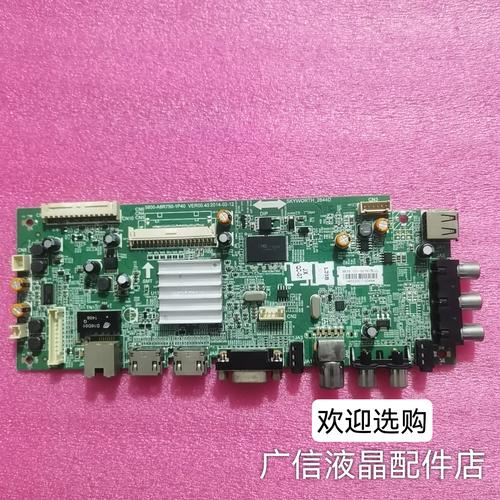

主板：
- 功能：电视的“大脑”，接收和处理各种输入信号（HDMI, AV, USB等），驱动屏幕显示图像，并运行操作系统。
- 关键测试点：
- 供电输入：检查从电源板送来的各组电压是否正常。
- 背光控制信号：检查输出的背光开关信号（ON/OFF, BL_ON）和亮度调节信号（PWM, BL_ADJ）。
- 屏线接口：连接到TCON板或直接驱动屏幕的信号接口。
-
背光驱动板（高压板/Inverter）：
（图片来源网络，侵删）- 功能：将主板送来的低压直流电压（如12V）转换为交流高压（约600-1000V），以点亮屏幕背光条。
- 关键测试点：
- 供电输入：12V电压。
- 控制信号输入：背光开关和PWM信号。
- 高压输出：连接到屏幕背光条，需要小心测量，谨防触电。
-
TCON板：
- 功能：时序控制板，在一些机型中，它独立存在；在另一些机型中，其功能可能被集成到主板上，它的作用是接收主板的LVDS或RGB信号，并将其精确地分配到屏幕的每一个像素点，控制其开启和关闭的时序。
- 关键测试点：LVDS/RGB信号输入和输出端。
-
屏幕总成：
- 组成：包括液晶面板、背光模组和相关的驱动电路。
- 故障判断：屏幕本身是维修中最昂贵的部分，也是最不容易维修的，通常在排除所有其他板件故障后，才会考虑屏幕问题。
常见故障分析与维修流程
故障现象一：完全不开机，指示灯不亮
- 检查电源线：确保电源线已牢固插入插座和电视。
- 检查电源板输出：
- 测量电源板各组输出电压（如12V, 5V, STB 5V）是否正常。
- 如果所有输出电压均为0V：
- 检查电源板上的保险丝是否熔断，如果熔断，需排查后级电路（如主板、背光板）是否存在短路，然后再更换保险丝。
- 检查PFC（功率因数校正）电路和主变换电路的开关管、整流桥等关键元件是否击穿。
- 如果STB 5V（待机电压）正常，但其他电压无输出：
- 故障通常在电源板的主控制或保护电路。
- 检查主芯片的供电和晶振是否正常工作。
- 检查开机控制信号（通常来自主板的POWER-ON信号）是否已送达电源板。
故障现象二：完全不开机，但指示灯亮
- 指示灯亮：说明电源板的待机电路（STB 5V）工作正常。
- 检查主供电：测量主板的主要供电（如12V或24V）是否正常。
- 检查主板：
- 主芯片供电：检查主芯片及其周边的3V, 1.2V, 1.8V等核心电压是否正常。
- 复位信号：检查主芯片的复位脚是否有正常的复位电平。
- 时钟信号：用示波器检查主芯片的晶振是否起振，波形是否正常。
- EEPROM：尝试重新初始化或更换同型号的EEPROM芯片，有时数据错乱会导致无法开机。
- 检查背光：如果主板有供电但屏幕不亮，也可能是背光问题（见故障现象三）。
故障现象三：能开机，有声音，但屏幕黑屏或“背光亮但无图像”
-
“黑屏”：指屏幕完全不亮，用手电筒斜照屏幕能看到非常暗的图像。
- 原因：背光未点亮。
- 检查流程：
- 听电视工作时是否有轻微的“嘶嘶”声或听到屏幕内有放电声，这是背光板工作的声音。
- 测量背光板供电（如12V）是否正常。
- 测量主板送到背光板的控制信号（BL_ON和PWM信号）是否存在，可以用示波器观察PWM信号的波形。
- 如果供电和控制信号都正常,但背光不亮，则故障在背光板本身，检查背光板上的保险丝、升压电感、MOS管、输出电容等是否损坏。
- 如果背光板发出“嘶嘶”声但屏幕不亮，可能是背光条损坏或高压输出电容失效。
-
“背光亮但无图像”：指屏幕背光正常，但显示为黑色或雪花点。
- 原因：主板到屏幕的信号传输中断或屏幕/TCON板损坏。
- 检查流程：
- 进入工厂菜单（通常遥控器按“音量-”、“频道-”、“电源”等组合键），看是否能显示菜单。
- 如果能显示菜单：说明主板、TCON、屏线基本正常，故障可能是用户设置问题（如误按了“无信号”或“黑屏”功能）或屏线接触不良。
- 如果不能显示菜单：
- 检查屏线是否连接牢固，有无弯折或破损。
- 检查主板上的LVDS/RGB接口和TCON板上的接口是否有虚焊或氧化。
- 用示波器测量LVDS/RGB信号
- 进入工厂菜单（通常遥控器按“音量-”、“频道-”、“电源”等组合键），看是否能显示菜单。
