LTA460HQ12 是 Danfoss (丹佛斯) 品牌，属于 VLT® AQUA Drive 系列，是一款专门用于供水和供气应用的变频器，其功率为 0 kW，额定电流为 5 A，输入电压为 380-480V AC。

（图片来源网络，侵删）

维修这类专业的工业设备,需要遵循系统性的方法，以下是一份详细的维修指南，从初步检查到深入故障排查，希望能帮助您。

第一部分：安全第一！

在进行任何维修操作之前,请务必遵守以下安全准则：

断电确认：确保变频器已完全断电，并等待至少 5-10分钟，让内部电容充分放电，可以使用万用表测量直流母线电压（P+ 和 N- 端子），确认电压已降至安全范围（如低于 30V DC）。
锁定挂牌：在电源开关处执行“上锁挂牌”（Lockout/Tagout）程序，防止他人意外送电。
使用绝缘工具：佩戴绝缘手套，使用绝缘螺丝刀等工具。
静电防护：人体静电可能损坏变频器内部的电子元件（如IGBT、CPU、驱动板），请佩戴防静电手环。
专业知识：如果您不具备相关的电子维修知识和经验，强烈建议联系丹佛斯授权服务中心或专业维修人员，以免造成设备二次损坏或安全风险。

第二部分：初步检查与故障诊断流程

当 LTA460HQ12 出现故障时，不要急于拆解，按照以下步骤进行诊断：

步骤 1：观察与记录故障现象

查看显示屏：变频器通电后，屏幕上是否有任何错误代码？这是最直接的故障信息来源。F000（过电压）、F002（过电流）、F003（欠电压）、F008（输出短路）等。
观察指示灯：除了显示屏，变频器上的状态指示灯（如 RUN, FAULT, TERM 等）组合也能提供线索。
记录操作过程：故障是在启动时发生、运行中发生、还是减速/停车时发生？负载情况如何？是否伴有异响、异味或冒烟？

步骤 2：查阅用户手册

丹佛斯变频器手册是您最好的朋友,根据手册中的 “故障排除” (Troubleshooting) 或 “报警代码列表” (Alarm Code List) 章节，查找您遇到的错误代码，手册会详细解释每个代码的可能原因和推荐措施。

（图片来源网络，侵删）

步骤 3：外围设备检查（非常关键！）

据统计,超过 70% 的变频器故障并非由变频器自身引起，而是由外围问题导致，请务必检查：

电源输入：
- 电压：使用万用表测量输入侧（L1, L2, L3）的三相电压是否在额定范围内（380-480V AC），且三相是否平衡。
- 缺相：检查是否有输入电源缺相。
- 电缆：检查输入电缆连接是否牢固，有无烧蚀痕迹。
电机与电缆：
- 电机绝缘：断开电机电缆，使用 兆欧表（摇表） 分别测量电机三相绕组对地（机壳）的绝缘电阻，正常值应大于 5 MΩ，如果绝缘过低，说明电机线圈可能烧毁或受潮。
- 电缆连续性：检查电机电缆的三相是否连续，有无断路。
- 电缆对地绝缘：测量电机电缆三相线芯对屏蔽层（或地）的绝缘电阻，确保电缆本身没有破损导致接地。
负载：

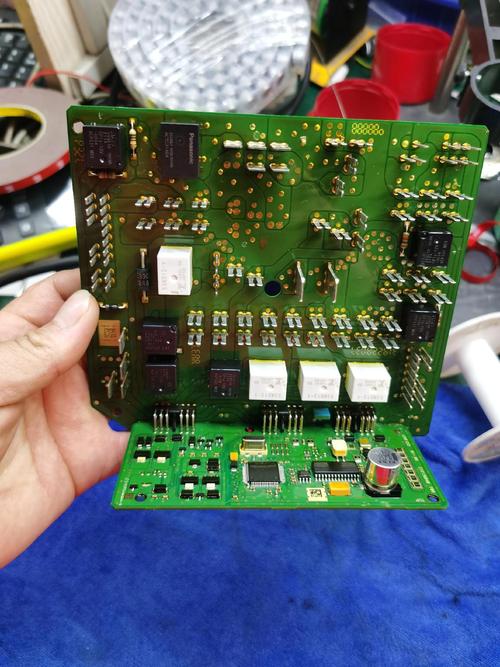

（图片来源网络，侵删）
- 电机轴承：手动转动电机联轴器，检查是否转动顺畅，有无卡死、异响或轴承损坏。
- 机械负载：检查水泵/风机等机械负载是否存在堵塞、轴承损坏等卡死情况。
控制端子：
- 控制线：检查启停、频率给定等控制线路是否接线正确、牢固，有无短路或断路。
- 电位器：如果使用外部电位器给定频率，检查其是否正常。

第三部分：内部故障排查（初步检查后）

如果排除了外围问题,或者故障代码明确指向内部，那么可以进行内部检查。

步骤 4：目视检查

打开变频器外壳（注意内部电容可能仍有余电！），仔细观察：

PCB 板：寻找有无明显的 烧黑、炸裂、发黄 的区域。
电容：检查主回路直流母线上的电解电容（通常是几个圆柱形的铝电解电容），看其顶部是否 鼓包、漏液，这是变频器最常见的故障点之一。
电阻：检查有无电阻烧焦、变色。
IGBT 模块：检查功率模块（IGBT）有无烧蚀、炸裂的痕迹。
接线端子：检查所有内部连接端子，特别是主回路的端子，有无松动或烧蚀。

步骤 5：常见故障点及维修思路

电源板故障

现象：变频器无法上电，显示屏无任何显示。
可能原因：
- 熔断器烧断：这是最常见的保护性故障，熔断器烧断通常意味着后续电路存在短路。
- 压敏电阻击穿：通常在遭受雷击或电网浪涌后击穿，表现为短路。
- 开关电源损坏：为控制板、驱动板等提供低压直流电，一旦损坏，整个变频器“瘫痪”。
维修思路：
1. 用万用表电阻档测量熔断器两端是否导通,若不通，则已烧断。
2. 更换熔断器前,必须查找烧毁原因！否则一通电会再次烧断。
3. 检查整流桥、IGBT模块是否击穿短路（用二极管档测量）。
4. 检查压敏电阻是否短路。
5. 如果以上都正常,则可能是开关电源本身故障，需要维修或更换电源板。

驱动板故障

现象：报 F002（过电流）、F008（输出短路）等电流相关故障，或电机不转、抖动。
可能原因：
- IGBT 模块损坏：内部击穿，导致输出短路。
- 驱动电路故障：驱动光耦、驱动IC等元件损坏，导致IGBT无法正常导通或关断，从而引发过流。
- 电流检测电路故障：霍尔传感器或采样电阻、运放等损坏，导致CPU误报过流。
维修思路：
1. 断开电机，在变频器空载（不接电机）的情况下，进行“自动参数复位”或“参数初始化”后，尝试启动，如果不再报过流，则问题可能在电机或电缆。
2. 如果空载仍然报过流,重点检查 IGBT模块，将模块从驱动板上拆下，用万用表二极管档测量其 G, C, E 极之间的二极管特性，正常的IGBT应该有特定的PN结特性，如果发现短路或断路，则模块已损坏。
3. 如果IGBT正常,则检查 驱动板，测量驱动光耦的输入和输出信号是否正常（需要示波器或信号发生器配合测试），检查驱动供电电压是否稳定。

主回路电容故障

现象：报 F003（欠电压），或在启动时/加载时电压波动大，导致变频器频繁重启。
可能原因：
- 电容老化、容量下降或失效。
- 电容顶部鼓包或漏液。
维修思路：
1. 目视检查电容外观。
2. 用电容表或万用表的电容档测量电容容量,并与标称值对比，如果容量下降超过20%，则需更换。
3. 测量电容的漏电流。

控制板/通讯故障

现象：参数无法设置，通讯中断，或报 FST（软件看门狗）等通讯类故障。
可能原因：
- CPU芯片或外围晶振、存储器芯片损坏。
- 通讯接口（如RS485）芯片或电路损坏。
- 受到强电磁干扰。
维修思路：
1. 检查接线是否正确,终端电阻是否安装。
2. 检查通讯电缆是否与动力线分开布线,避免干扰。
3. 对于硬件故障,通常需要更换整块控制板，因为维修单个CPU芯片难度大、成本高。

第四部分：维修后的测试

完成维修后,不要立即投入生产，需要进行逐步测试：

空载测试：
- 断开电机,只接通变频器电源。
- 通过面板控制,进行“启动”、“正反转”、“加减速”等操作，观察是否正常。
- 使用万用表交流电压档,测量输出端（U, V, W）的电压是否随频率变化而平滑变化。
带电机测试（轻载）：
- 接上电机,但不带机械负载（或脱开联轴器）。
- 进行点动、慢速运行，观察电机转向、声音是否正常。
- 逐步增加频率,观察电流是否在正常范围内。
带负载测试：
- 连接好机械负载,进行正常启停和运行测试。
- 观察在不同负载下的运行电流、电压和温升，确保一切正常。

总结与建议

故障现象	可能原因	检查/维修方法
无法上电，无显示	熔断器烧断、压敏击穿、开关电源坏	检查熔断器、压敏电阻、测量直流母线是否短路。
报过流/短路 (F002/F008)	IGBT损坏、驱动板坏、电机/电缆短路	断开电机空载试机，测量IGBT和驱动电路。
报欠压 (F003)	输入电压低、主电容失效	测量输入电压，检查电容容量和外观。
报过压 (F000)	减速时间太短、制动单元/电阻故障、输入电压过高	延长减速时间，检查制动电阻是否开路。
参数丢失/通讯故障	控制板故障、存储器坏、通讯线干扰	检查通讯设置，排除干扰，必要时更换控制板。
运行中异响/抖动	电机轴承坏、机械负载卡、参数设置不当（如载波频率）	手动盘车电机，检查机械部分，优化参数。

最后的建议： LTA460HQ12 作为专业的供水变频器，其内部集成了一些针对水泵应用的专用算法和功能，如果维修后出现性能问题（如水锤效应、PID调节不稳等），可能需要重新进行参数优化和调试。

对于没有经验的维修人员,“先外围，后内部；先电源，后负载” 是黄金法则，当内部板级维修遇到困难时，直接更换驱动板、控制板或功率模块是更高效、更可靠的选择，购买丹佛斯的原厂备件是保证维修质量和长期稳定运行的最佳途径。
