第一部分：维修前准备与安全须知
-
安全第一！
（图片来源网络，侵删）- 断电操作：在维修前，务必将功放与汽车电源（通常是电瓶）完全断开，等待10-15分钟，让内部大电容充分放电，可以用一个带灯泡的螺丝笔或一个大功率电阻（如1KΩ/5W）对主滤波电容的正负极进行放电,防止电击。
- 防静电：操作时最好佩戴防静电手环，尤其是在焊接CMOS芯片（如TL494）时。
-
工具准备
- 基本工具：螺丝刀、镊子、万用表（必备，最好有二极管档和电容档）。
- 焊接工具：电烙铁（建议恒温烙铁，功率30-50W）、吸锡器、焊锡丝、松香。
- 辅助工具：放大镜或显微镜（用于观察细小焊盘和元件）、热风枪（用于拆卸和焊接芯片）、酒精、棉签、清洗用小刷子。
- 测试工具（可选但强烈推荐）：
- 可调直流稳压电源：用于上电测试，可以限流,防止再次烧毁元件。
- 音频信号发生器：用于输入标准测试信号。
- 示波器：用于观察关键点的波形（如TL494的输出PWM波、功放输入输出波形）,是高级维修的利器。
-
工作环境
- 选择一个干净、明亮、通风良好的地方。
- 准备一个笔记本，记录下你拆下的每个元件的位置和测量数据,特别是对那些颜色相似的电阻。
第二部分：TL494汽车功放基本工作原理
维修前，必须了解其基本构成,这有助于你快速定位故障区域。
-
核心控制单元：

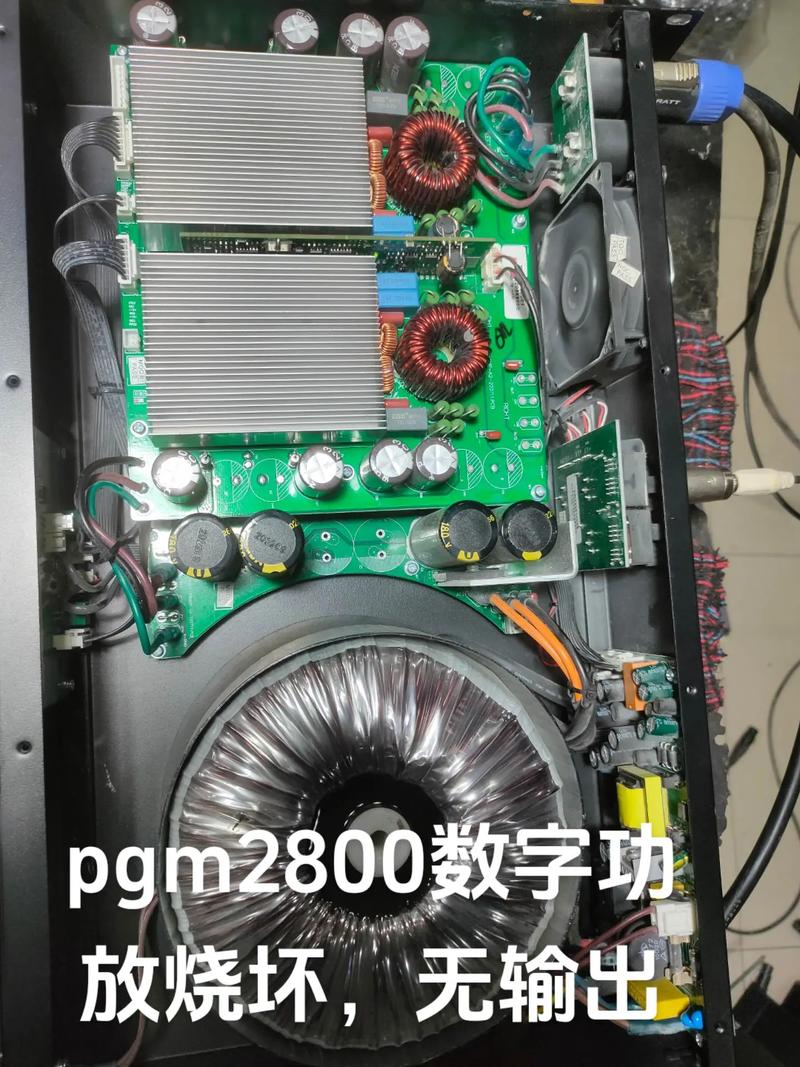

（图片来源网络，侵删）- TL494芯片：这是功放的“大脑”，它内部包含一个振荡器、两个误差放大器、一个比较器、死区时间控制以及输出驱动电路，它的主要作用是：
- 产生PWM信号：根据输入的音频信号和反馈的电压/电流信号,生成占比可变的方波。
- 控制功放输出：这个PWM信号经过驱动电路放大后，去推动末级的功率管（通常是MOSFET），从而将PWM波放大，再通过LC低通滤波器还原成音频信号,驱动喇叭。
- TL494芯片：这是功放的“大脑”，它内部包含一个振荡器、两个误差放大器、一个比较器、死区时间控制以及输出驱动电路，它的主要作用是：
-
电源部分：
将汽车电瓶的12V（或24V）电压，通过开关电源（SMPS）转换成功放所需的、更高的正负对称电压（±35V, ±45V等）,这部分为末级功放管提供能量。
-
信号输入与前置放大：
接收来自汽车音响主机的RCA音频信号,进行初步放大和整形。
（图片来源网络，侵删） -
末级功放与滤波：
- 功放管：通常是两对或更多对的大功率MOSFET，组成H桥或D类功放结构,负责放大PWM信号。
- LC低通滤波器：由电感和电容组成，将高频PWM载波滤除,只留下音频信号。
-
保护电路：
- 过流保护：检测输出电流,过大时切断或减小输出。
- 过热保护：通过热敏电阻检测功放管或散热片的温度,过高时停止工作。
- 短路保护：检测输出端是否对地短路。
- 欠压/过压保护：检测电源电压是否在正常范围内。
第三部分：系统化维修步骤
遵循“先外后内、先静后动、先电源后功放”的原则。
外观与初步检查
-
目视检查：
- 打开机壳，观察电路板是否有明显的物理损坏：烧黑的元件、炸裂的电容、烧断的保险丝、虚焊的焊点。
- 检查散热片上的功放管是否完好,螺丝是否松动。
- 闻一闻是否有焦糊味,这通常能帮你快速定位问题区域。
-
测量保险丝：
- 如果保险丝熔断，绝对不能直接换上一个同规格的保险丝就通电！ 这说明后面电路存在严重短路。
- 用万用表的二极管档或电阻档，在路测量电源输入端正负极之间的电阻，如果阻值非常小（接近0Ω）,则存在严重短路。
电源部分维修（重中之重）
电源是所有部分的基础，电源不正常,功放肯定无法工作。
-
排除输入端短路：
- 如果测得输入端短路，需要逐级排查，通常短路点可能在：
- 主滤波电容：最容易被击穿短路,拆下测量。
- 桥式整流堆：可能被击穿,拆下测量。
- 功率开关管（MOSFET）：电源部分的开关管最容易被击穿，用万用表二极管档测量D-S极,是否短路。
- TL494的VCC供电脚（如12脚）对地短路：可能导致整个芯片不工作。
- 如果测得输入端短路，需要逐级排查，通常短路点可能在：
-
电源空载/带载测试：
- 使用可调稳压电源：将电压调到汽车电瓶电压（如12V）,电流限制在1A左右。
- 先不接功放板：将电源正负极接到功放板的电源输入端和地，观察电源的电流表。
- 电流瞬间很大：说明输入端仍有短路,回到步骤一。
- 电流很小（几十到几百毫安）：正常，用万用表测量开关电源输出的各组电压（如+35V, -35V）是否正常，如果电压异常或没有，则问题在开关电源部分（如启动电阻、反馈电路、TL494的电源供电等）。
- 电流持续较大：说明开关电源没有正常启动,处于保护或振荡状态。
核心控制部分（TL494及相关电路）维修
如果电源电压正常，但功放仍不工作（无声、无声、保护灯亮等）,则需要检查这部分。
-
检查TL494的基本工作条件：
- 供电脚（VCC，第12脚）：测量是否有正常的电压（通常在12V-20V之间）。
- 接地脚（GND，第7脚）：确保可靠接地。
- 基准电压脚（Ref，第14脚）：测量是否有稳定的+5V输出，这是TL494工作的基准，如果这里不正常,芯片肯定工作异常。
-
检查振荡电路：
TL494的第5、6脚外接的电阻和电容决定了其内部振荡频率，测量这两个脚的外围元件是否开路或变值，如果振荡不工作,芯片将无任何输出。
-
检查误差放大器和反馈电路：
- 电压反馈：通常从开关电源的输出端取样，通过电阻分压反馈到TL494的误差放大器输入脚（如第1、2脚）,检查这个反馈网络是否正常。
- 电流反馈（过流保护）：通常在功率MOSFET的源极接一个小电阻（0.1Ω左右），将电流信号转换为电压信号，反馈到另一个误差放大器输入脚（如第15、16脚）,检查这个小电阻是否烧断或变值。
- 检查死区时间控制（第4脚）：这个脚通常被一个固定电压或保护信号控制，如果此脚电压异常,可能导致输出被封锁。
-
检查TL494输出：
如果以上都正常，可以用示波器测量TL494的输出脚（第8、9脚或第11、14脚，取决于TL494的工作模式），应该能看到幅度和频率正常的PWM方波，如果没有输出，且供电和振荡都正常,那么很可能是TL494芯片本身损坏了。
末级功放部分维修
如果TL494有正常的PWM输出，但功放依然无声,问题就出在末级。
- 检查功放管：
- 这是最常见的故障点，用万用表二极管档测量每个MOSFET的G、D、S三个极之间是否击穿短路。
- 检查栅极电阻：每个MOSFET的栅极通常串联一个小电阻（如10Ω-100Ω），用于
