常见故障现象与初步判断
在动手之前,先根据电视的故障现象，大致判断问题出在哪里：
（图片来源网络，侵删）
-
完全不通电（指示灯不亮，无任何反应）
- 可能性最大：电源板故障，这是最常见的问题。
- 可能性较小：电源开关、电源线损坏，或主板/主板上的电源控制芯片故障。
-
红色指示灯亮，但无法开机（按遥控器或面板按钮无反应）
- 可能性最大：电源板的待机电路工作正常，但主供电电路（PFC或DC-DC）未启动。
- 可能性较小：主板上的微处理器（CPU）或其供电、晶振、复位电路有问题，导致无法发出开机指令。
-
指示灯亮，能听到“吱吱”声或高压打火声，但屏幕不亮
- 可能性最大：电源板或背光板（Inverter Board）故障，通常是PFC电路或DC-DC转换器工作不正常，导致电压不稳或无输出，背光板短路也会导致电源板保护性关机。
- 可能性较小：主板问题导致背光控制信号异常。
-
屏幕亮，但图像闪烁、扭曲，或出现“花屏”
（图片来源网络，侵删）- 可能性较大：主板故障（如T-CON板、主芯片）。
- 可能性较小：电源板输出电压纹波过大或不稳定。
维修准备工作与安全须知
⚠️ 安全警告：电视电源板内部含有高压，即使拔掉插头，大容量的电容（特别是PFC电路的400V大电容）中仍然储存着足以致命的电荷！
-
断电放电：
- 拔下电视电源线。
- 找到电源板上所有大容量的电解电容（尤其是PFC电路那几个高耐压的，如400V/450V）。
- 用一个大功率的电阻（如1kΩ/5W）的两个引脚，分别去接触电容的两个引脚，进行放电，反复几次，确保电容两端电压为零，也可以用绝缘良好的螺丝刀小心地短路电容两脚（有火花，注意安全）。
-
工具准备：
- 万用表（必备，最好有电容和二极管档位）。
- 电烙铁、焊锡、松香。
- 吸锡器或吸锡线。
- 示波器（专业维修，非必需但非常有用）。
- 隔离变压器（强烈推荐，可以让你在热底板状态下安全测量，否则电视机底板带电，非常危险！）。
- 替换用的元器件（如保险丝、MOS管、PWM控制器、IC等）。
-
环境准备：
（图片来源网络，侵删）- 在一个干净、明亮、通风良好的工作台上操作。
- 在电源板下垫一块绝缘橡胶垫。

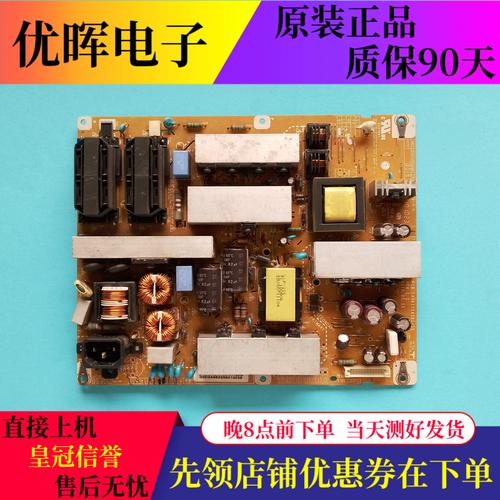

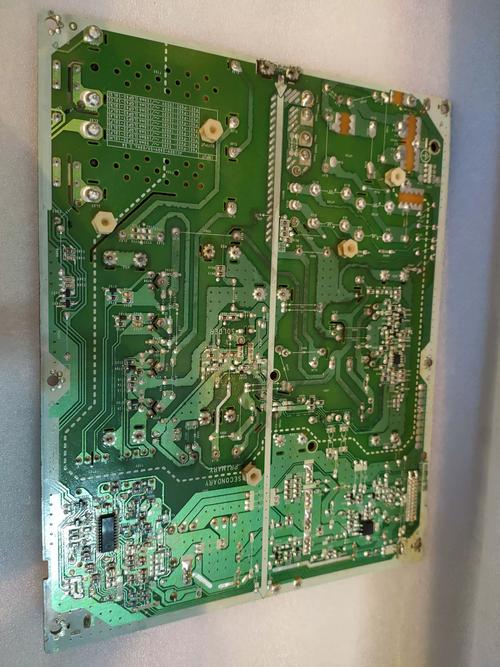

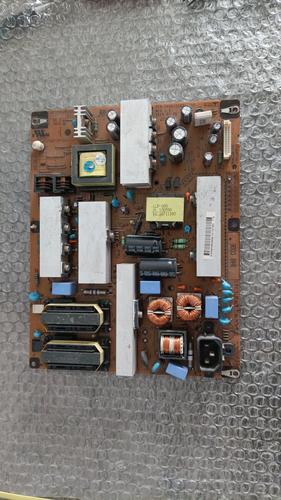

LG 42LD450 电源板（EAX61902201）维修步骤
第一步：目视检查
在给板上电之前,先仔细检查：
- 保险丝：位于电源板输入端，通常是一个棕色或灰色的方块，如果保险丝发黑、熔断，说明存在严重的短路故障。
- 外观：查看有无明显烧黑的元件、鼓包或漏液的电解电容、炸裂的MOS管或变压器。
- 虚焊：检查大功率元件（如MOS管、变压器、IC引脚）是否有虚焊现象。
第二步：测量关键电压点（在隔离变压器上操作）
- 连接隔离变压器：将电源板的输入线连接到隔离变压器的输出端，隔离变压器的初级接市电。
- 测量待机电压：
- 给电源板上电（此时不开机）。
- 用万用表测量+5VSB（待机5V）输出端是否正常，这个电压是给主板待机电路供电的，正常应在 +5V 左右。
- 5VSB没有,问题出在副电源电路（即待机电路）。
第三步：分段排查故障
根据测量结果,判断故障区域。
情况A：保险丝熔断（严重短路）
保险丝熔断,说明后级有严重短路，不要急于换上新保险丝就通电，否则会扩大故障。
- 测量整流桥：用万用表二极管档测量四个整流二极管，看是否有短路。
- 测量PFC电路MOS管：这是最容易损坏的元件之一，拆下MOS管，用万用表二极管档测量D-S、G-S、G-D之间是否短路，通常PFC MOS管击穿短路的情况非常多见。
- 测量IC：检查PFC驱动IC（如NCP1397或类似型号）和主PWM IC（如NCP1395或类似型号）是否击穿。
- 检查电容：检查PFC输出端的高压电解电容（通常是400V/450V耐压）是否短路。
处理方法：找到损坏的元件（通常是MOS管和驱动IC），更换，注意更换MOS管时，要检查与之并联的阻尼二极管是否也损坏了，更换驱动IC时，最好检查其外围的电阻、电容是否异常，更换后，不要马上通电，先在不装MOS管的情况下，测量驱动IC的输出脚是否有正常的脉冲信号（需要示波器），确认驱动电路正常后，再装上MOS管。
情况B：保险丝完好，但+5VSB无输出（待机电路故障）
待机电路负责在关机状态下提供+5V电压，这部分电路相对独立，通常由一个小的开关变压器（T2）和相关的IC（如VIPer12A/22A等）组成。
- 测量启动电阻：检查从高压直流（约300V）到IC供电脚的几个大阻值电阻（如几百kΩ）是否开路。
- 测量IC：检查待机IC（如VIPer12A）本身是否损坏，测量其各个引脚对地电阻，与正常板对比。
- 测量反馈电路：检查光耦（如PC817）及其外围电路，光耦是待机电路的“眼睛”，如果它坏了，IC会认为输出电压过高而停止工作。
- 检查副电源输出电容：检查+5VSB滤波电容是否失效或鼓包。
处理方法：更换损坏的启动电阻、待机IC或光耦即可。
情况C：+5VSB正常，但无法开机（主供电电路故障）
当主板发出开机指令后（通常是PS-ON信号变为高电平），主电源电路（PFC和DC-DC）开始工作。
- 测量PFC输出电压：
- 用短导线将电源板上的PS-ON（或STB-ON）端子对地短接，强制开机。
- 正常情况下,PFC电路会启动，其输出端的大电容上的电压会从约300V上升到 +380V~400V。
- 如果电压没有变化,说明PFC电路未工作。
- 排查PFC电路：
- PFC驱动IC：检查NCP1397等IC的供电、电压反馈脚（VFB）、电流检测脚（CS）电压是否正常。
- PFC MOS管：检查是否损坏。
- PFC电感：检查是否开路。
- PFC输出二极管和电容：检查是否损坏。
- 测量DC-DC输出电压：
- 如果PFC电压正常（约380V），但+12V、+24V（给背光板供电）或+5V（给主板供电）仍然没有，说明问题在DC-DC（PWM）电路。
- 排查DC-DC电路：
- 主PWM IC：检查NCP1395等IC的工作状态，供电、反馈、使能等引脚电压。
- PWM MOS管：检查半桥或全桥的上下MOS管是否击
