下面我将从原理、常见故障、维修流程、关键点四个方面，为您详细解析液晶彩电PFC电路的维修。

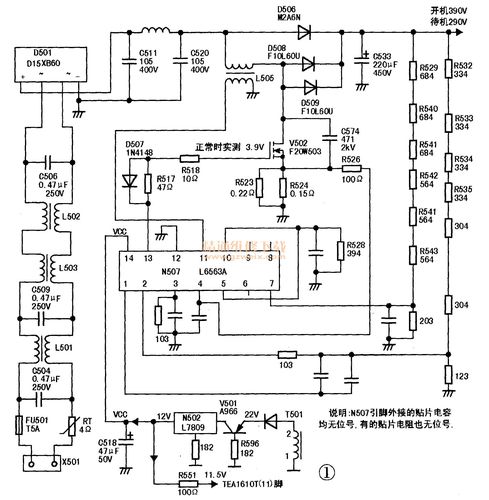

（图片来源网络，侵删）
PFC电路基本工作原理
在维修前,必须理解其基本原理，否则就像盲人摸象。
-
为什么需要PFC？
- 传统开关电源的整流滤波电路（桥堆+大电容）会使输入电流波形畸变，不再是正弦波，而是脉冲状，这会导致功率因数很低（通常只有0.6-0.7），意味着电网有大量无功电流，既浪费电能，又对电网产生严重谐波干扰。
- PFC电路的作用就是“迫使”输入电流波形跟随输入电压波形，使其变为正弦波，从而将功率因数提升到0.95以上。
-
PFC电路的核心——升压变换器
- 液彩电中几乎都采用升压型（Boost）PFC电路。
- 基本构成：
- 输入整流滤波： 将220V交流电整流成脉动的直流电。
- 储能电感（PFC电感）： 核心元件，在开关管导通时储存能量，在开关管关断时释放能量。
- 开关管（MOSFET）： 高速开关，控制电感的充放电。
- PFC控制芯片（如：NCP1653, L6562, UCC28600等）： 电路的“大脑”，负责驱动MOSFET，并检测电压、电流，实现恒定功率输出。
- 输出整流二极管（PFC二极管）： 通常是一个超快恢复二极管，在MOSFET关断时，将电感释放的能量和整流后的电压叠加，输出到高压滤波电容。
- 高压滤波电容（大电解电容）： 接收PFC电路输出的约380V直流电压，为后级DC-DC变换器（如LLC谐振）供电。
-
工作流程简述：

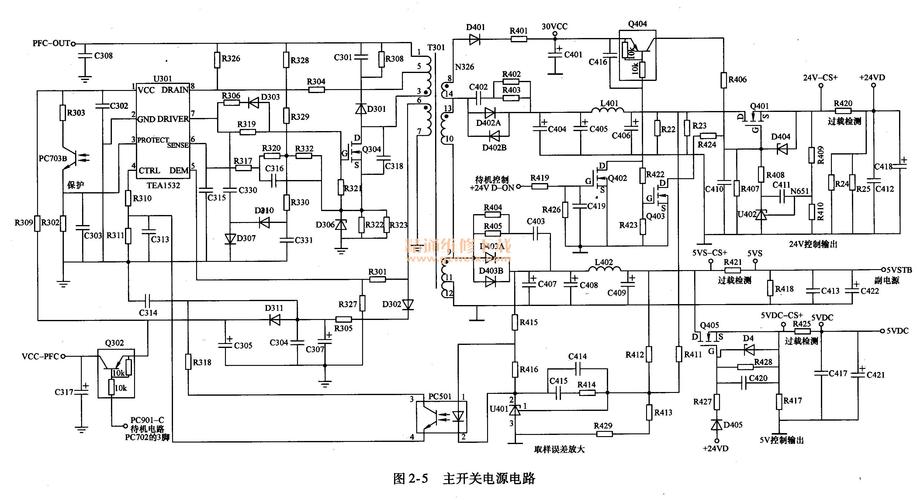

（图片来源网络，侵删）- PFC控制芯片实时检测输入电压和输入电流。
- 芯片内部通过一个乘法器,计算出目标功率。
- 芯片输出PWM（脉冲宽度调制）信号，驱动MOSFET以非常高的频率（如几十到上百kHz）进行开关。
- 通过控制PWM的占空比,使流过电感的平均电流波形与输入电压波形一致，从而实现功率因数校正。
- 在输出端得到一个纹波很小、电压稳定的（约380V）直流电压。
PFC电路常见故障现象
当PFC电路出现故障时,通常会表现为以下几种典型现象：
-
整机“三无”（无光栅、无图像、无声音），指示灯不亮或亮一下即灭。
- 原因： 这是最常见的故障，PFC电路不工作，导致后级DC-DC变换器（负责产生12V/24V/5V等电压）没有输入电压，整机无法启动，电源板保护电路检测到异常，切断主电源。
-
开机瞬间“吱”一声，然后保护关机。
- 原因： PFC电路试图启动，但因某处故障（如短路、过流），导致保护电路动作，保护后电压下降，继电器释放，发出“吱”声。
-
屡烧保险管。

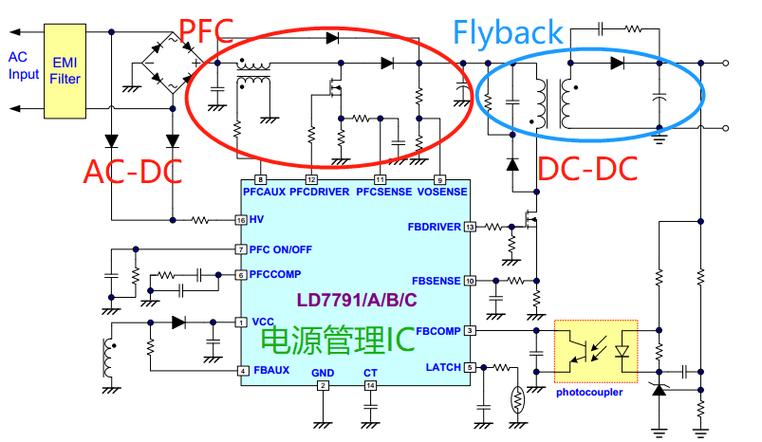

（图片来源网络，侵删）- 原因： PFC电路存在严重短路，导致开机瞬间电流过大，直接烧毁保险管，常见原因有：PFC开关管击穿、PFC二极管击穿、桥堆击穿、PFC控制芯片击穿等。
-
输出电压过低（如只有200-300V）。
- 原因： PFC电路未完全启动或工作在非正常状态，可能是控制芯片未工作、驱动信号异常、或者有元件性能变差导致升压能力不足。
-
图像有S形扭曲或亮度不稳定。
- 原因： PFC输出电压不稳定，纹波过大，这会影响后级DC-DC变换器的稳定性，导致图像异常，通常是PFC大电容失效或PFC电感不良引起。
PFC电路维修流程与步骤
维修PFC电路,必须遵循“先安全，后通电；先静态，后动态”的原则。
第一步：安全准备与初步检查
- 断电放电： 拔掉电源线，等待至少10-15分钟，PFC电路的大电容（通常400V/100μF以上）会储存大量电荷，即使断电也仍有高压，必须用大功率电阻（如1kΩ/5W）进行放电，防止电击损坏元件。
- 目视检查：
- 观察保险管是否发黑、熔断，如果烧断，说明存在严重短路。
- 检查PFC电路的元件,特别是PFC开关管（MOSFET）、PFC二极管、PFC大电容，看是否有明显烧焦、鼓包、裂痕的痕迹。
- 检查PCB板上是否有烧黑的区域、虚焊的焊点。
第二步：静态电阻测量（关键步骤，不插电）
这一步是判断是否存在短路故障的核心。
-
测量PFC输出端对地电阻：
- 用万用表的电阻档（R1k或R10k档），测量PFC电路输出端（即那颗大电容的正极）对地的正反向电阻。
- 正常情况： 正向电阻（红表笔接电容+，黑表笔接地）应有较大阻值（几十kΩ以上），反向电阻（黑表笔接电容+，红表笔接地）也应有一定阻值（比正向小，但不应为0）。
- 故障判断： 如果正反向电阻都接近0Ω或非常小，说明PFC输出端存在严重短路，常见原因：
- PFC大电容击穿短路。
- PFC二极管击穿短路。
- 后级DC-DC变换器（如LLC谐振管）击穿，导致短路回PFC输出端。
-
测量PFC开关管（MOSFET）的D-S极：
- 将MOSFET从焊盘上拆下（或断开其一脚），分别测量D-S极之间的电阻。
- 正常情况： 正反向电阻都应很大，用二极管档测量，G-S和G-D之间应有一个二极管的压降。
- 故障判断： 如果D-S之间正反向电阻都很小或为0，说明MOSFET已击穿短路，这是导致烧保险的最常见原因。
-
测量PFC二极管：
- 用二极管档测量其正反向。
- 正常情况： 正向应有0.5V左右的压降，反向应显示“OL”或无穷大。
- 故障判断： 如果正反向电阻都很小，说明二极管已击穿。
-
测量PFC控制芯片VCC供电脚对地电阻：
检查芯片的供电端是否存在短路,这有助于判断芯片本身是否损坏。
第三步：通电动态测量（在排除严重短路后进行）
如果静态测量没有发现明显的短路,可以尝试通电测量，但要非常小心，最好使用隔离变压器，以防触电。
-
测量关键电压点：
- 市电输入电压： 确认保险管后是否有正常的220V交流电压。
- 桥堆输出电压： 测量整流滤波后的电压，在PFC未工作时，此电压应为脉动的310V左右（220V * √2），如果此电压为0，说明前面电路有问题。
- PFC输出电压： 这是最关键的测试点，正常工作时，此电压应稳定在380V-400V左右。
- 如果开机瞬间有电压,然后迅速降到0，说明PFC启动后因过流/过压保护而关闭。
- 如果电压一直维持在310V左右,说明PFC电路根本没有工作。
- 如果电压远低于380V,说明PFC升压能力不足。
-
测量PFC控制芯片关键引脚：
- VCC供电脚： 芯片是否得到正常的工作电压（通常为
