高频开关电源技术的发展核心始终围绕着“高频化、高效率、高功率密度、高可靠性、智能化”这几个方向，每一次技术的突破，都是为了更好地满足现代电子设备对电源日益严苛的要求。
（图片来源网络，侵删）
以下将从几个关键维度,详细阐述当前高频开关电源领域的新技术应用及其带来的影响。
核心拓扑与控制技术的革新
这是开关电源的“大脑”和“骨架”，技术的革新直接决定了电源的性能上限。
第三代半导体（GaN, SiC）的广泛应用
这是近年来最引人瞩目的革命性技术,传统的硅基材料在物理特性上已接近极限，而以氮化镓和碳化硅为代表的第三代半导体，带来了颠覆性的性能提升。
-
氮化镓 - GaN (Gallium Nitride)

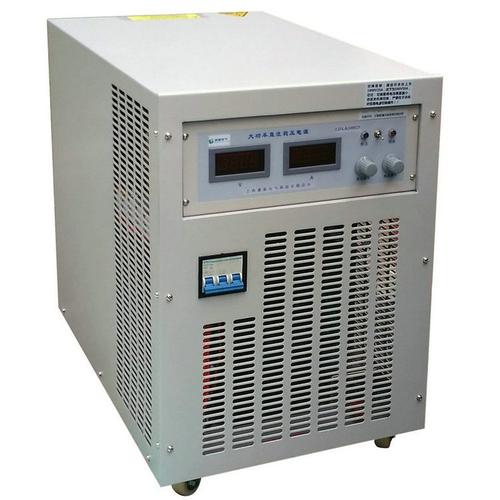

（图片来源网络，侵删）- 技术优势：
- 高开关频率：GaN的开关损耗极低，可以轻松工作在数百kHz甚至MHz级别，远超传统的MOSFET（通常在几十kHz到几百kHz）。
- 低导通电阻：在相同耐压等级下，GaN的Rds(on)比Si MOSFET小得多，导通损耗显著降低。
- 零反向恢复电荷：GaN FET通常是耗尽型，不存在Si二极管的反向恢复问题，进一步降低了开关损耗。
- 应用与影响：
- 极致的小型化：频率提高后，电感和电容等无源元件的体积可以大幅减小（体积与频率成反比），使得电源的功率密度呈数量级提升，一个65W的GaN充电器，体积可以做到只有传统充电器的1/3甚至更小。
- 高效率：开关损耗和导通损耗的双重降低，使得电源的整体效率更高，发热量减少，对散热的要求也随之降低。
- 典型应用：快充适配器（PD, QC, PPS等）、服务器电源、消费类电子电源。
- 技术优势：
-
碳化硅 - SiC (Silicon Carbide)
- 技术优势：
- 高耐压、高耐温：SiC器件的耐压能力（可达10kV以上）和耐温能力远超Si，非常适合高温、高压环境。
- 低导通电阻：与GaN类似，SiC MOSFET也具有极低的Rds(on)。
- 高频潜力：同样支持高开关频率，减少无源元件体积。
- 应用与影响：
- 新能源领域：在光伏逆变器、电动汽车车载充电器、电机驱动器等高压、大功率场合，SiC是绝对的核心，它能显著提高系统效率（减少电量损耗），增加续航里程，并缩小系统体积。
- 工业与电网：用于不间断电源、工业变频器、高压直流输电等，对节能减排和提高系统可靠性至关重要。
- 技术优势：
数字控制与数字电源
传统电源采用模拟控制电路（如PWM芯片、运放、比较器等），而数字电源则使用微控制器或数字信号处理器来实现所有控制功能。
- 技术优势：
- 极高的灵活性：通过软件更新即可改变电源的控制策略、保护阈值、通信协议等，无需修改硬件，这大大缩短了产品开发周期，并便于产品升级。
- 强大的智能化功能：可以实现复杂的算法，如自适应电压调节、多相交错控制、动态负载响应优化等。
- 丰富的监控与通信：内置通信接口（I2C, PMBus, UART等），可以实时上报电压、电流、温度、效率等运行状态，支持远程监控、故障诊断和预测性维护。
- 系统级优化：多个数字电源模块可以方便地并联或级联，通过总线进行协同控制，实现整个电源系统的最优性能。
- 应用与影响：
- 数据中心：服务器电源需要精细的电压调节和强大的监控管理能力，数字电源是必然选择。
- 通信电源：基站、数据中心等要求高可靠性、可维护性和可管理性，数字电源的智能化特性完美契合。
- 航空航天与国防：对电源的可靠性和可重构性要求极高，数字电源提供了强大的软件定义能力。
软开关技术（ZVS/ZCS）的深化应用
为了进一步降低开关损耗,软开关技术（零电压开关/零电流开关）变得更加成熟和普及。
- 技术优势：在开关管开通或关断的瞬间，使其两端的电压或流过其中的电流为零，从而理论上消除了开关损耗。
- 应用与影响：
- LLC谐振变换器：在AC-DC适配器和服务器电源中应用极为广泛，利用谐振原理在特定负载范围内实现零电压开关，效率极高。
- 移相全桥：在大功率DC-DC变换器中，通过移相控制实现开关管的ZVS，是提高大功率电源效率的关键技术。
- 有源钳位正激：通过一个辅助开关管和钳位电容，不仅能实现开关管的ZVS，还能将变压器磁芯的磁能复位，提高了功率密度和效率。
无源元件与集成化技术
这是开关电源的“肌肉和关节”，材料和工艺的创新同样至关重要。

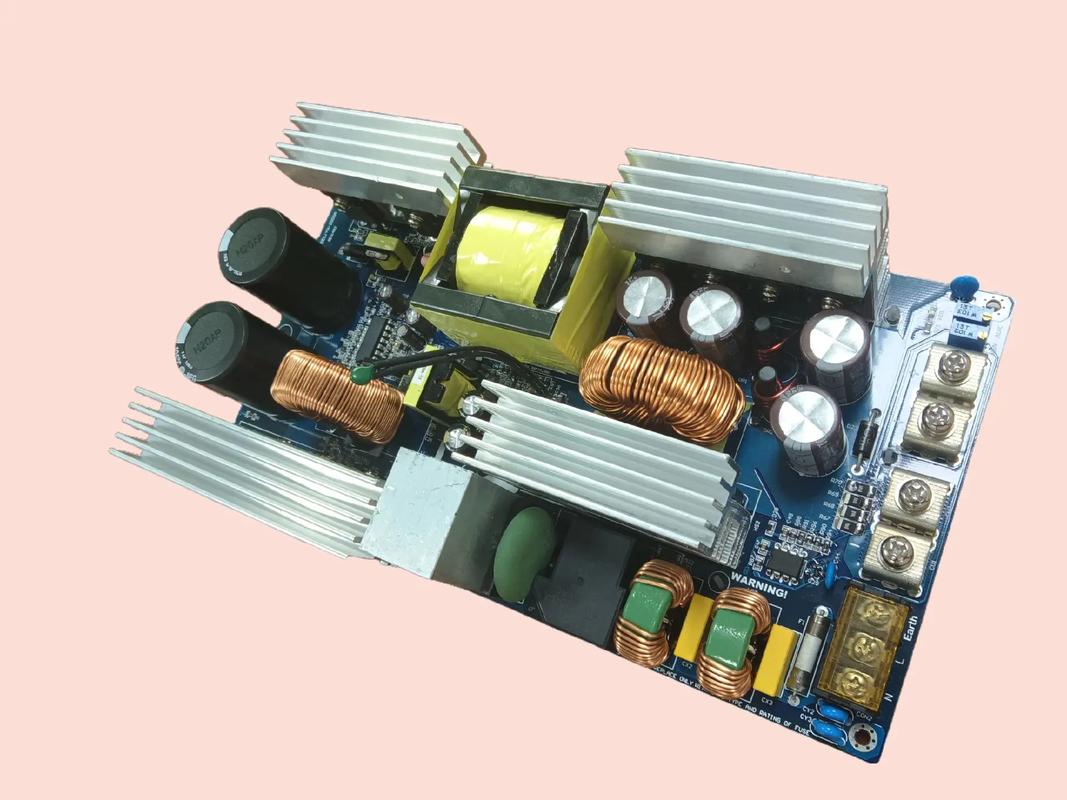

（图片来源网络，侵删）
平面变压器与电感
传统的变压器和电感采用绕线工艺,存在寄生参数大、漏感高、体积大等问题。
- 技术优势：
- 低高度、小体积：采用PCB板上的铜箔层或多层铜箔堆叠，厚度极低，非常有利于电源的扁平化设计。
- 低漏感、低寄生电容：紧密耦合的结构使得漏感和寄生电容极小，高频性能优异。
- 高功率密度：散热面积大，电流密度高，能实现很高的功率密度。
- 应用与影响：
- 高密度电源模块：在VRM（电压调节模块）、PoE（以太网供电）等对尺寸要求苛刻的场景中应用广泛。
集成磁技术
将变压器和电感集成在一个磁芯结构中,减少元件数量，优化磁路设计。
- 技术优势：
- 减少元件数量：简化了PCB布局，节省了空间。
- 优化磁路：可以设计出更高效的磁通路径，减少磁芯损耗。
- 改善EMI性能：集成化的磁元件可以更好地控制电磁干扰的路径。
- 应用与影响：
- 高效率AC-DC适配器：在反激、 flyback等拓扑中，可以有效减小电源体积。
无源元件集成化
将电容、电感等无源元件与功率器件集成在一起，形成“电源模块”。
- 技术优势：
- 极致的功率密度：消除了元件间的连接距离，大大减小了寄生参数，使得系统可以在更高频率下工作，同时尺寸也做到了极致。
- 简化系统设计：工程师可以直接采购集成的电源模块，而无需自己设计复杂的功率电路。
- 应用与影响：
- 负载点电源：在CPU、GPU等芯片旁边直接提供供电，满足其快速变化的电流需求。
- 模块化电源：如AC-DC前端模块、DC-DC变换器模块，广泛应用于通信、工业和计算机领域。
智能化与系统级应用
这是开关电源从“被动执行”走向“主动智能”的体现。
人工智能与机器学习的应用
AI正在为电源设计带来革命性的变化。
- 应用场景：
- 预测性维护与健康管理：通过AI算法分析电源长期运行数据（如温度纹波、效率变化、电容ESR增长趋势），预测潜在故障，实现从“被动维修”到“主动维护”的转变。
- 自适应控制：AI可以根据负载的动态变化，实时优化控制参数（如开关频率、死区时间），使电源始终工作在最高效率点，实现“自适应最优控制”。
- 自动化设计与优化：利用AI进行电磁场仿真、热仿真和电路拓扑的自动寻优，大大缩短新电源的研发周期，并找到比人工设计更优的方案。
- 应用与影响：
- 数据中心：成千上万的服务器电源需要智能化管理，AI可以实现对整个集群电源的能效优化和故障预警。
- 高端制造：在半导体制造、精密医疗设备等领域，电源的稳定性和可靠性是生命线，AI的健康管理至关重要。
能源互联网与功率路由
未来的电网将是双向、互动的，电源的角色也从“用电”向“发/储/用电”一体化的“能量路由器”转变。
- 技术优势：
- 双向功率流：电源不仅能从电网取电，还能将储能电池或分布式电源（
