“管电流”这个术语通常用于X光机等涉及X射线管的设备，在心电图机中，我们并不产生X射线，因此没有“管电流”这个概念。
（图片来源网络，侵删）

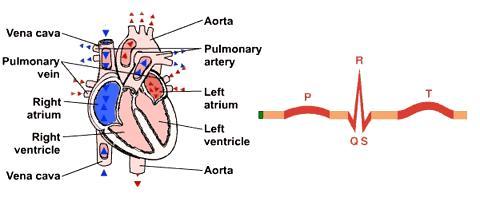

心电图机记录的是心脏电活动在体表产生的微弱电压信号（毫伏级，mV），ECG中的核心技术是放大和滤波，而不是像X光机那样控制产生射线的“管电流”。
您提到的“管电流调节技术”很可能是一个类比或误称，其真正想探讨的应该是ECG中如何精确、稳定地处理和输出信号，以达到最佳的成像（波形显示）效果，这背后涉及一系列关键的技术，我们可以将其理解为ECG的“信号强度与质量调节技术”。
下面,我将详细解释ECG中用于调节信号质量和描记幅度的核心技术，这些技术共同确保了ECG波形的清晰、准确和可重复性。
ECG的核心调节技术：放大与滤波
ECG从人体接收到的信号极其微弱（通常在0.1mV到5mV之间），同时夹杂着强大的干扰信号（如50/60Hz的工频干扰、肌电干扰、基线漂移等），ECG必须具备强大的信号调节能力。
（图片来源网络，侵删）
放大技术
这是ECG最基础也是最重要的技术,ECG使用一个高增益、高共模抑制比的差分放大器来处理信号。
-
增益调节：
- 目的：将微弱的生物电信号（mV级）放大到足以驱动记录笔或屏幕显示的伏特级别。
- 实现方式：ECG通常提供不同的增益档位，如5mm/mV, 10mm/mV, 20mm/mV，操作者可以根据患者的具体情况（如体型、心电信号强弱）或临床需求（如需要观察微小的ST段变化）来选择合适的增益。
- 类比：这类似于调节相机的“变焦”或“放大”功能，让微小的细节变得清晰可见。
-
共模抑制比：
- 目的：消除两侧电极上同时存在的、大小和方向都相同的干扰信号，即共模干扰，最常见的共模干扰就是来自电源的50/60Hz工频干扰。
- 实现方式：ECG的放大器设计得对两个输入端的信号有极高的差异敏感性，但对两个输入端相同的信号则“视而不见”，一个高质量的ECG，其CMRR通常需要达到100dB以上。
- 重要性：这是ECG抗干扰能力的核心，如果CMRR不高，强大的工频干扰就会完全淹没掉有用的心电信号。
滤波技术
滤波是ECG信号处理的“净化”过程，用于去除特定频率的干扰。
（图片来源网络，侵删）
-
陷波滤波：
- 目的：专门滤除特定频率的干扰，主要是50Hz或60Hz的工频干扰。
- 实现方式：设计一个“带阻滤波器”，在50Hz或60Hz这个非常窄的频率范围内，信号的增益急剧下降，从而将该频率的干扰信号大幅削弱。
- 注意：过度使用陷波滤波可能会稍微“污染”心电信号本身，因为QRS波群的频率成分也可能接近50Hz，现代ECG通常允许医生选择是否开启或调整陷波滤波的强度。
-
高频滤波：
- 目的：滤除高频噪声，如肌电干扰（由肌肉收缩引起，看起来是细小的“毛刺”）和电磁干扰。
- 实现方式：这是一个“低通滤波器”，允许低于某个截止频率（如40Hz, 100Hz, 150Hz）的信号通过，而衰减高于该频率的信号。
- 临床意义：在常规心电图检查中，通常使用较低的截止频率（如40Hz）来保证波形形态的保真度，而在需要分析高频成分的特殊检查中（如晚电位分析），则会关闭或提高截止频率。
-
低频滤波：
- 目的：滤除低频干扰，主要是基线漂移（由患者呼吸、肢体移动等引起，ECG基线像波浪一样起伏）。
- 实现方式：这是一个“高通滤波器”，允许高于某个截止频率（如0.05Hz, 0.5Hz）的信号通过，而衰减低于该频率的信号。
- 临床意义：较高的低频滤波设置（如0.5Hz）可以快速稳定基线，但可能会略微影响ST段的形态，在诊断ST段异常时，医生通常会选择较低的低频滤波设置（如0.05Hz）以保留ST段的原始信息。
自动增益控制
- 目的：这是ECG智能化调节的体现，当患者突然发生剧烈运动或严重干扰导致信号瞬间变得极大或极小时，AGC可以自动调整放大器的增益，防止记录笔超出纸张范围（导致波形“削顶”）或信号过小（无法看清）。
- 实现方式：电路持续监测输出信号的幅度，如果幅度超过预设阈值，就自动降低增益；如果幅度过小，就自动提高增益，这个过程是平滑的，不会对波形形态产生突变影响。
闭锁电路/信号平均技术
- 目的：在记录过程中，当检测到一个正常的QRS波群时，系统会暂时“锁定”或抑制后续一段时间内（通常是QRS波群及其不应期）的信号，防止同一个心跳被重复记录或因T波过高而被误判为下一个心跳。
- 实现方式：通过检测QRS波群的陡峭上升沿来触发闭锁，这对于保证心电节律的准确性至关重要。
总结与对比
为了让您更清晰地理解,我们可以做一个简单的对比表格：
| 特性 | X光机 (管电流调节) | 心电图机 (信号调节技术) |
|---|---|---|
| 物理量 | 管电流：控制X射线管中电子流的大小，决定X射线的强度。 | 心电电压：感知并放大心脏电活动在体表产生的电压信号。 |
| 核心目的 | 控制图像亮度和对比度。 平衡患者辐射剂量和图像质量。 |
放大微弱信号，使其可被记录。 滤除各种干扰，保证信号清晰度和保真度。 |
| 关键技术 | - 管电压调节 - 管电流调节 - 滤线栅 - 自动曝光控制 |
- 高增益放大 - 高CMRR差分放大 - 陷波滤波 (50/60Hz) - 高低通滤波 (肌电/基线) - 自动增益控制 |
| 调节对象 | X射线束的能量和强度。 | 生物电信号的幅度和频率成分。 |
| 最终输出 | 具有不同灰度的静态影像（如X光片）。 | 随时间变化的动态波形图（心电图）。 |
您所询问的“ECG管电流调节技术”实际上是对ECG工作原理的一种不准确的描述，ECG的核心技术是围绕“信号放大”和“噪声滤波”展开的一系列精密电路和处理算法，这些技术共同协作，确保了从人体表面拾取到的微弱心脏电信号能够被不失真、高信噪比地放大和记录下来，最终形成一份可用于临床诊断的清晰心电图。
