OLED面板技术难点主要体现在材料、制造工艺、寿命、显示性能及成本等多个维度，这些难点相互交织，制约着OLED技术的普及和性能突破，以下从核心材料、制造工艺、寿命衰减、显示性能优化及成本控制五个方面展开详细分析。

核心材料：稳定性与效率的平衡难题

OLED的核心发光材料是有机半导体材料,包括红、绿、蓝三基色发光材料与空穴/电子传输层材料，这些材料的性能直接决定OLED面板的发光效率、色域、寿命及成本，而材料层面的技术难点主要集中在稳定性、效率与颜色纯度的平衡上。

发光材料：寿命与颜色的“跷跷板”

蓝色发光材料是OLED材料体系的“短板”，由于蓝光材料的禁带宽度大，能量转换过程中能量损失更高，导致其发光效率较低，且更容易受到外界因素（如氧气、水分、电流）影响发生降解，目前主流的蓝光材料包括荧光材料（如FIrpic）和磷光材料（如Ir(piq)₃），但荧光材料内量子效率理论上限为25%，磷光材料虽可突破至100%，却依赖稀有金属铱，成本高昂且稳定性仍需提升，相比之下，红光和绿光材料技术相对成熟，但红光材料同样存在效率与寿命的矛盾，尤其在高亮度下衰减更快。

载流子传输材料：匹配性与导电率的博弈

空穴传输材料（HTL）和电子传输材料（ETL）需具备良好的载流子迁移率，以平衡空穴与电子的注入效率，避免载流子复合区域偏移导致的效率下降，传统材料如NPB（空穴传输材料）和Alq₃（电子传输材料）导电率较低，且与电极材料的能级匹配性不佳，易增加驱动电压，新型材料如TAPC（空穴传输材料）和TPBi（电子传输材料）虽提升了性能，但合成工艺复杂，提纯难度大，微量杂质即可导致器件寿命大幅缩短。

封装材料：阻隔性与柔韧性的矛盾

OLED有机材料对水和氧气极为敏感,需通过封装阻隔外界环境侵蚀，传统玻璃封装阻隔性优异，但无法满足柔性OLED需求；柔性封装多采用薄膜封装（TFE），如交替沉积无机层（Al₂O₃、SiNx）和有机层（丙烯酸酯），但无机层易产生裂纹，有机层阻隔性不足，且在弯折过程中界面易分层，导致封装失效，目前主流厂商通过多层复合封装提升阻隔性（如水氧渗透率＜10⁻⁶ g/m²·day），但工艺复杂度和成本显著增加。

制造工艺：精密与良率的“双重考验”

OLED面板制造涉及蒸镀、刻蚀、封装等数十道工序，工艺精度要求极高，任何环节的偏差都会影响显示性能和产品良率，难点集中在蒸镀精度、柔性基板处理及巨量微缩三个方面。

蒸镀工艺：材料利用率与图案精度的平衡

OLED发光层主要通过真空蒸镀工艺沉积,FMM（精细金属掩模板）蒸镀”是实现高分辨率彩色显示的核心技术，FMM的厚度需控制在微米级，蒸镀过程中需避免模板变形或孔洞堵塞，否则会导致像素混色（如红绿蓝串色）或发光不均，FMM材料因瓦（Invar）合金在高温蒸镀下易热膨胀，且模板寿命有限（仅可蒸镀3-5万片），导致材料利用率不足（仅30%-40%），成本高昂，大尺寸面板（如8.5代线以上）蒸镀时，源到基板的距离增大，蒸镀均匀性更难控制，边缘与中心区域的亮度差异可达10%以上。

柔性基板：弯折可靠性与尺寸稳定性的挑战

柔性OLED基板多为聚酰亚胺（PI），其热膨胀系数（CTE）远高于玻璃（PI的CTE约20-50 ppm/℃，玻璃约3-4 ppm/℃），在高温蒸镀和后续工艺中易产生热变形，导致像素定位偏差，PI基板表面需进行平坦化处理（如涂覆层），否则微观粗糙度会直接影响薄膜器件的均匀性，弯折测试中，PI基板的反复弯折（如半径＜3mm）会导致金属电极（如ITO）裂纹、有机层分层，出现“亮点”或“暗线”缺陷，目前主流厂商通过超薄PI基板（厚度＜15μm）和应力缓冲层设计提升弯折寿命，但10万次弯折后的亮度保持率仍需提升至90%以上。

巨量微缩（TDT）：Micro LED的“跨界”难题

尽管Micro LED与OLED技术路径不同，但在巨量转移（Micro LED核心工艺）和像素微缩（PPI＞1000）方面存在相似挑战，对于OLED，高PPI面板（如VR眼镜用OLED，PPI＞2000）需将像素尺寸缩小至5μm以下，蒸镀时FMM孔径更小，易发生“孔洞堵塞”或“材料残留”，导致像素开口率下降（＜60%），亮度不足，高分辨率面板的驱动电路集成难度增加，LTPS（低温多晶硅）或Oxide（氧化物）TFT背板需满足高迁移率（＞10 cm²/V·s）和低漏电流（＜10⁻¹³ A）要求，但氧化物TFT在高温工艺下易出现性能衰减，良率控制难度大。

寿命衰减：效率与时间的“不可逆损耗”

OLED面板的寿命衰减主要源于有机材料的电致发光效率下降和器件结构老化,难点在于衰减机制复杂且难以根治，尤其蓝光器件的寿命问题更为突出。

衰减机制：材料降解与界面失效的双重作用

OLED衰减的直接原因是“效率衰减”（Efficiency Roll-off），即随着驱动电流或亮度增加，外量子效率（EQE）下降，其核心机制包括：

• 三线态-三线态湮灭（TTA）：高电流密度下，三线态激子浓度过高，相互湮灭导致非辐射复合增加；
• 极化子猝灭：载流子（极化子）与激子的相互作用降低发光效率；
• 材料结晶与相分离：长期通电下，有机分子发生重排，形成非发光微区。

界面处的能级失配会导致载流子注入势垒增加,电极与有机层的界面反应（如ITO中的In扩散至发光层）也会加速器件失效，以蓝光OLED为例，初始亮度1000 cd/m²下，寿命（LT₅₀，亮度衰减至50%的时间）仅约1-2万小时，远低于LCD的5-10万小时。

延长寿命的“妥协”方案

为提升寿命,厂商通常通过降低初始亮度（如将峰值亮度从1500 cd/m²降至800 cd/m²）或优化器件结构（如采用 tandem串联结构）实现，但前者牺牲了显示效果，后者则增加了成本和工艺复杂度，低温多晶硅（LTPS）背板可提升驱动电流稳定性，减少电流波动导致的衰减，但LTPS工艺温度较高（＞450℃），与柔性基板兼容性差，限制了其在柔性OLED中的应用。

显示性能优化：亮度、色域与功耗的“三角平衡”

OLED虽具备高对比度、广色域等优势，但在亮度、功耗及色彩一致性方面仍存在技术瓶颈，难点在于多目标参数的协同优化。

亮度提升与散热限制

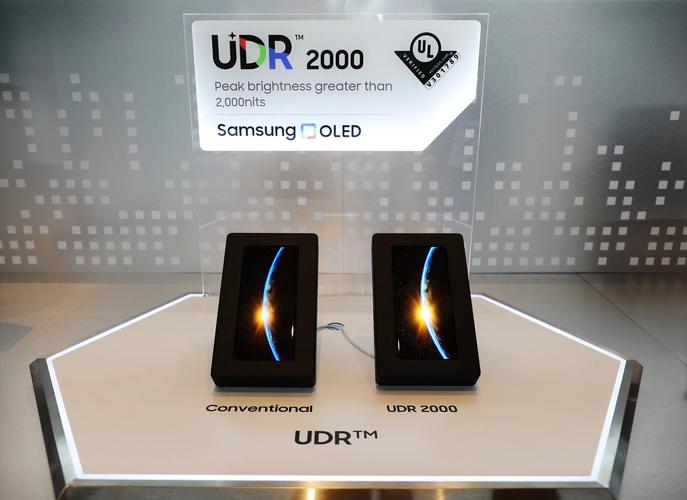

OLED的亮度依赖发光层的电流密度,但高电流密度会加剧效率衰减和材料降解，目前主流方案是通过“像素补偿技术”和“局部调光”提升峰值亮度（如手机OLED峰值亮度可达1800 cd/m²），但高亮度下功耗显著增加（如2K分辨率120Hz刷新率面板功耗可达8-10W），且热量积累会导致有机层加速老化，蓝光材料的发光效率限制（＜15 lm/W）使得高亮度下能效比（亮度/功耗）较低，难以满足VR等高亮度需求（＞2000 cd/m²）。

色域与色彩一致性的挑战

OLED的色域由发光材料的色坐标决定,目前主流红、绿、蓝材料的色坐标分别为（0.68,0.32）、（0.30,0.64）、（0.15,0.06），可覆盖约100% DCI-P3色域，但不同批次材料的色坐标偏差（ΔE＞2）会导致屏幕色彩不一致，蓝光材料的色坐标易随驱动时间漂移（如从(0.15,0.06)漂移至(0.18,0.10))，导致色域缩窄，为解决这一问题，厂商通过“材料提纯技术”（纯度＞99.999%）和“像素点校正算法”提升色彩一致性，但增加了生产成本和校准时间。

功耗优化与驱动方案

OLED的功耗与显示内容强相关（黑色像素不发光，白色像素功耗最高），但高刷新率（＞120Hz）和动态补偿技术（如MEMC）会显著增加功耗，目前通过LTPO（低温多晶氧化物）背板技术实现刷新率动态调节（1-120Hz），可降低30%-50%功耗，但LTPO工艺复杂，需同时整合LTPS和Oxide-TFT，良率较低（＜80%）。

成本控制：良率与规模化的“生死线”

OLED面板的高成本是限制其普及的核心因素,难点在于材料成本、设备投入及良率提升的协同突破。

材料与设备成本：稀有金属与精密设备的“双重压力”

OLED核心材料中,蓝光磷光材料依赖稀有金属铱（Ir），价格高达5000-8000元/克，且提纯工艺复杂；FMM掩模板因需精密加工（孔径精度±1μm），单套成本约50-100万元，寿命短导致频繁更换，蒸镀设备（如日本ULVAC的真空蒸镀机）单台价格超1亿元，8.5代线需配置10-15台，设备折旧成本占面板总成本的30%以上。

良率与规模化：大尺寸面板的“最后一公里”

大尺寸OLED面板（如65英寸以上）的良率显著低于小尺寸（手机屏良率＞90%，电视屏＜70%），主要因蒸镀均匀性、封装缺陷及驱动电路失效等问题，三星、LG等厂商通过“蒸镀区域优化技术”（如多源蒸镀）和“AI缺陷检测”提升良率，但大尺寸面板的良率提升速度仍滞后于成本下降需求，导致65英寸OLED电视价格比同尺寸LCD高30%-50%。

相关问答FAQs

Q1：OLED面板的“烧屏”问题如何解决？
A：“烧屏”是OLED因长时间显示静态图像导致的像素老化不均（如部分区域亮度衰减更快），解决方案包括：① 优化像素排列（如Pentile排列减少子像素数量）；② 开发像素补偿算法（动态调整各像素电流，平衡衰减差异）；③ 设置自动像素刷新功能（定期移动显示内容）；④ 采用长寿命发光材料（如磷光材料替代荧光材料），目前主流手机OLED通过上述技术，正常使用下“烧屏”周期可延长至3年以上。

Q2：OLED与Micro LED未来谁更有优势？
A：两者技术路径差异显著：OLED优势在于成熟工艺、柔性显示和色彩表现，但面临寿命、成本瓶颈；Micro LED优势在于高亮度、长寿命（＞10万小时）和低功耗，但巨量转移（将数百万颗Micro LED芯片转移到基板）和巨量键合良率是核心难点，短期内，OLED在中小尺寸（手机、VR）仍占主导，Micro LED有望在大尺寸（电视、商用显示）实现突破，长期两者可能在不同场景共存。
