第一部分：基础入门篇 - 理解USB世界
在开始编码之前，必须理解USB的生态系统，USB不仅仅是一个接口，它是一个复杂的、分层的协议栈。
（图片来源网络，侵删）
USB是什么？

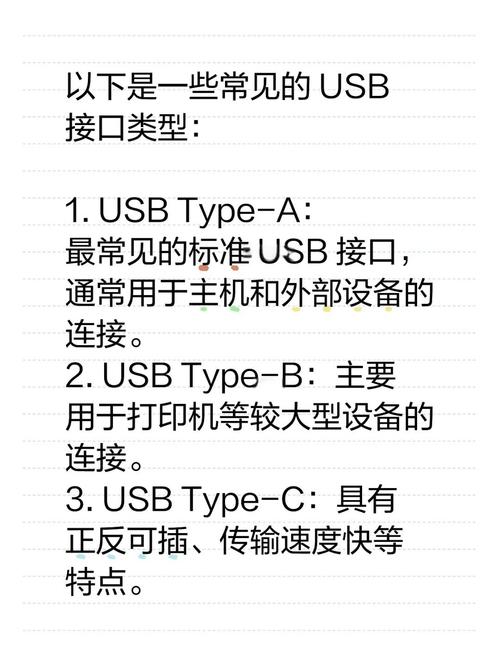

- 物理接口: 通常是 Type-A, Type-B, Type-C, Micro-USB, Mini-USB 等。
- 电气特性: 定义了电压、信号传输方式（差分信号）。
- 通信模型: 主从结构，一个USB网络中必须有且仅有一个主机，可以有多个设备，主机负责发起所有通信，设备只能响应。
- 注意: USB On-The-Go (OTG) 允许设备在主机和外设角色之间动态切换,但同一时间仍只有一种角色。
USB的通信分层模型 (核心中的核心)
理解这个分层模型是开发的关键，你可以把它想象成网络模型（TCP/IP）的简化版。
| 层级 | 名称 | 描述 | 开发者关注点 |
|---|---|---|---|
| USB总线接口层 | Physical Layer | 负责物理连接、数据编码（如NRZI）、位填充、电气信号。 | 硬件工程师 |
| USB数据链路层 | Link Layer | 负责将数据打包成包，并进行错误检测（CRC校验）。 | USB控制器/固件开发者 |
| USB协议层 | Protocol Layer | 负责将包组织成事务，处理传输类型（控制、中断、批量、同步）。 | USB固件/驱动开发者 |
| USB设备层 | Device Layer | 定义了设备的描述符，告诉主机“我是谁，我能做什么”。 | 所有USB开发者 |
| 客户软件层 | Client/Class Layer | 特定功能的软件，如键盘扫描、U盘文件读写、摄像头数据流处理。 | 应用开发者 |
USB设备的核心概念
- 端点: 逻辑通道，是数据传输的终点，一个设备可以有多个端点（0-15号），端点0是必须的，用于控制传输。
- 端点0: 控制端点,用于枚举阶段。
- 输入端点: 设备 -> 主机。
- 输出端点: 主机 -> 设备。
- 端点属性: 方向、编号、类型、最大包大小。
- 管道: 主机和设备端点之间的一条逻辑数据连接。
- 描述符: 设备向主机自我介绍的数据结构，像“身份证”。
- 设备描述符: 设备的基本信息（厂商ID、产品ID、设备版本等）。
- 配置描述符: 设备的一种工作模式（一个设备可以有多个配置）。
- 接口描述符: 设备的一个功能（如一个键盘设备，一个接口是键盘，另一个可能是LED灯）。
- 端点描述符: 描述每个端点的属性（类型、大小、方向等）。
- 字符串描述符: 可选，用于提供厂商、产品等信息的可读字符串。
- 枚举: 设备插入主机后，主机通过一系列标准请求（使用端点0）获取设备描述符、配置描述符等，从而识别设备、加载驱动程序、分配地址的过程,这是所有USB设备工作的第一步。
第二部分：开发流程篇 - 从零到一
一个典型的USB应用开发项目，无论是设备端还是主机端,都遵循以下流程。
需求分析与方案设计
- 确定角色: 你是要开发一个USB设备（如U盘、鼠标）还是一个USB主机/OTG应用（如从U盘读文件、连接键盘）？
- 选择传输类型:
- 控制传输: 用于枚举和配置命令，必须保证，可靠性高,但速度慢。
- 批量传输: 大量、非实时数据传输，有错误重传机制，U盘、打印机使用。
- 中断传输: 小量、周期性数据传输，有保证的延迟，鼠标、键盘、游戏手柄使用。
- 同步传输: 大量、实时数据传输，无错误重传，摄像头、麦克风使用。
- 选择设备/主机控制器: 根据你的硬件平台（PC、嵌入式MCU、手机）选择。
- PC: 通常使用操作系统提供的驱动（WinUSB, libusb）。
- 嵌入式: 常用芯片如
STM32 (USB OTG FS/HS),NXP (i.MX, LPC),ESP32-S2/S3 (USB OTG)，它们通常带有硬件USB外设和厂商提供的库/中间件。
硬件准备
- USB设备开发: 准备好你的MCU开发板（如STM32F4 Discovery）、USB连接座、晶振（通常需要48MHz）。
- USB主机开发: PC、嵌入式单板计算机（如树莓派、BeagleBone）或支持OTG的MCU。
软件开发
A. USB设备端开发
-
开发环境搭建:
- STM32: 使用 STM32CubeMX 图形化配置工具生成USB设备中间件代码，然后在 Keil/IAR 或 VS Code + GCC 进行开发。
- ESP32: 使用 ESP-IDF 框架。
- Linux内核驱动: 编写一个内核模块。
-
核心任务:
（图片来源网络，侵删）- 实现枚举过程: 你的代码必须能正确响应主机的标准请求（
GET_DESCRIPTOR,SET_ADDRESS,SET_CONFIGURATION等），厂商提供的库已经帮你处理了大部分,你只需提供描述符数据。 - 提供描述符: 在代码中定义好所有需要的描述符结构体（
DeviceDescriptor,ConfigDescriptor等）。 - 实现端点处理逻辑: 为你的端点（如批量输出端点）编写中断服务例程或回调函数,处理数据的收发。
- 实现类特定请求: 如果使用标准类（如HID, MSC），需要实现该类规范中定义的特定请求，U盘设备需要响应
SCSI命令。
- 实现枚举过程: 你的代码必须能正确响应主机的标准请求（
-
调试神器: USB协议分析仪
这是设备端开发最强大的工具，它能捕获USB总线上的所有原始数据包，让你清晰地看到枚举过程是否正确，数据传输是否有误，没有它,调试USB问题会非常痛苦。
B. USB主机端开发
-
PC平台开发 (主流)
- Windows:
- WinUSB: 微软官方提供的通用驱动，允许你的应用程序直接与USB设备通信，无需编写驱动,是开发PC端应用的首选。
- libusb: 跨平台的开源库，提供统一的API访问USB设备，在Windows上,它通常会使用WinUSB或驱动驱动。
- Linux/macOS:
- libusb: 跨平台首选,API与Windows版本基本一致。
- 内核驱动: 对于高性能或需要深度集成的应用,可以编写Linux内核模块。
- Windows:
-
嵌入式平台开发
（图片来源网络，侵删）- 使用MCU厂商提供的USB Host库或中间件，STM32的USB Host库支持HID、MSC等。
- 挑战: 嵌入式主机的实现比设备端复杂得多,因为它需要实现协议栈的主机部分。
第三部分：核心技术详解
USB标准类
对于大多数应用，你不需要从零发明协议，而是使用现成的“标准类”,这极大地简化了开发。
| 类别 | 描述 | 典型应用 | 关键点 |
|---|---|---|---|
| HID (Human Interface Device) | 人机交互设备 | 键盘、鼠标、游戏手柄、U盘笔 | 使用报告描述符定义数据格式，非常灵活，Windows/Linux/macOS都内置HID类驱动。 |
| MSC (Mass Storage Class) | 大容量存储设备 | U盘、SD卡读卡器、移动硬盘 | 模拟一个SCSI子设备，主机通过发送SCSI命令（如READ(10), WRITE(10)）来读写逻辑块。 |
| CDC (Communications Device Class) | 通信设备 | 虚拟串口、调制解调器 | 在USB上实现一个串行端口，非常流行，用于设备调试和数据传输。 |
| VID/PID | 厂商ID/产品ID | 所有自定义设备 | 你需要向USB-IF |
