TDA7266静音电路故障全解析：从无声到有声，一步到位的维修指南
** 本文是家电维修专家针对TDA7266功放芯片静音电路故障的深度技术指南，文章详细拆解了静音电路的工作原理、常见故障点，并提供了一套从“安全排查”到“精准维修”的完整流程，辅以真实案例和易用图表，旨在帮助维修人员和DIY爱好者快速定位并解决TDA7266功放无声的疑难杂症，让设备“重获新生”。
引言：当TDA7266功放陷入“静默”，问题可能出在哪？

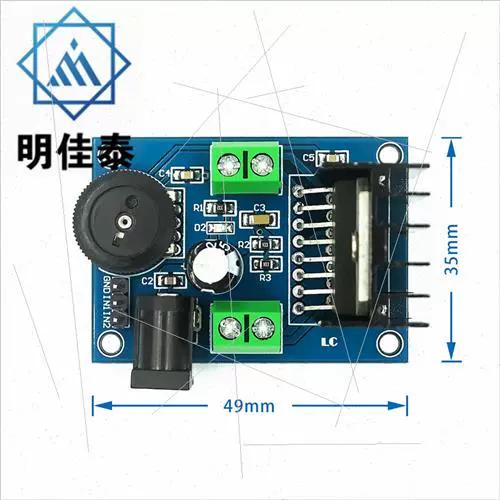

作为一名维修工程师，我们经常会遇到这样的情况：一台功放电源指示灯亮，面板显示正常，但喇叭却悄无声息，这种“通电无声”的故障，十有八九与静音电路有关，而许多中高端音响设备中，TDA7266是一款非常经典的双声道BTL功放IC，其内置的静音功能虽然方便用户,但也成了故障的高发区。
本文将聚焦于TDA7266静音电路维修，为你彻底揭开这层面纱，让你在面对此类故障时,不再束手无策。
知己知彼：TDA7266静音电路是如何工作的？
要维修，必先懂原理，TDA7266的静音功能由其第5脚（MUTE）控制，理解了这个引脚的逻辑，就等于掌握了静音电路的“钥匙”。
- 引脚功能： MUTE（静音控制端）
- 逻辑电平：
- 第5脚 = 低电平（< 0.8V）： 静音状态，功放内部被强制切断，输出端无信号,喇叭完全无声。
- 第5脚 = 高电平（> 2V，通常为VCC或通过上拉电阻获得）： 正常工作状态，功放内部电路导通，信号正常放大,喇叭发声。
核心原理： 静音电路通常由一个控制电路（可能由CPU、按键电路或一个简单的三极管/运放组成）来控制第5脚的电平，当满足静音条件（如开机瞬间、按下静音键、检测到直流保护等）时，控制电路会拉低第5脚的电平,从而实现静音。
故障“重灾区”：TDA7266静音电路的常见病因
根据多年维修经验,TDA7266静音电路的故障不外乎以下三大类：
MUTE引脚自身异常
- 故障表现： 第5脚被外部电路强行拉低,无论怎样都无法恢复高电平。
- 常见原因：
- 静音控制三极管击穿短路： 这是最常见的元凶，负责控制MUTE脚的三极管（如S8050, C1815等）c-e结击穿,相当于将MUTE脚直接接地。
- 相关贴片电容/电解电容漏电或短路： 与MUTE脚相连的滤波电容或耦合电容性能下降，漏电流过大,导致电压被拉低。
- PCB板脏污或受潮： 在潮湿或灰尘多的环境下,PCB漏电也可能导致MUTE脚电压异常。
静音触发源异常
- 故障表现： 静音信号被错误地持续发送。
- 常见原因：
- CPU/微控程序故障： 主控芯片（CPU）程序错乱，持续向静音电路发送静音指令,这种情况可能伴随其他功能失常。
- 静音按键或按键电路故障： 静音按键被卡住，或其连接的线路短路/断路,导致CPU误判。
- 直流保护电路误动作： TDA7266的第3脚（V- sense）是直流检测脚，如果该脚外部的分压电阻、滤波电容或检测三极管出现问题，导致其电压超过阈值（通常为0.6V），IC会自动进入静音保护状态，这是需要优先排查的重点。
供电与外围元件异常
- 故障表现： 为MUTE控制电路提供的工作电压不正常。
- 常见原因：
- 供电缺失或电压过低： 控制三极管或运放的供电（如+12V）丢失，导致其无法正常工作,MUTE脚处于不确定状态或被拉低。
- 上拉电阻开路或变值： 如果MUTE脚通过一个上拉电阻连接到正电源,该电阻开路会导致MUTE脚悬空或处于低电平。
实战维修：一步步教你“唤醒”沉睡的功放
面对一台TDA7266静音的设备，请遵循以下科学、安全的维修流程：
第一步：安全准备，万不可少！
- 断开电源！ 确保设备完全与市电断开。
- 放电！ 对电源滤波电容（特别是大容量电解电容）进行放电,防止电击损坏元件。
- 隔离！ 将主板从机箱中取出,方便测量和操作。
第二步：核心电压测量——锁定MUTE脚！ 这是排查静音故障最直接、最有效的一步。
- 通电（使用隔离变压器更安全），万用表打在直流电压档。
- 测量TDA7266的第5脚（MUTE）电压。
- 情况A：电压为0V或接近0V。 恭喜你，找到最大嫌疑！ 问题极大概率出在“MUTE引脚自身异常”或“静音触发源异常”。
- 情况B：电压在正常高电平（如+12V）。 如果此时设备仍无声，那么问题很可能不在静音电路，而可能是TDA7266损坏、信号输入/耦合电路问题、或供电问题,应先排查其他部分。
- 情况C：电压在0.8V ~ 2V之间，且不稳定。 这通常是“拉低”和“上拉”两路电路在“打架”，或某个元件性能不良,重点检查周边元件。
第三步：顺藤摸瓜——根据电压进行深度排查
针对【情况A：MUTE脚电压为0V】的排查路径：
-
断开法隔离：
- 找到控制MUTE脚的那个三极管（我们称之为Q1），将其基极的电阻焊开或断开。
- 再次通电测量MUTE脚电压。
- 如果电压恢复正常（变为高电平）： 说明问题在Q1及其之前的控制电路（CPU、按键等），重点检查Q1是否击穿,基极偏置电阻是否正常。
- 如果电压依然是0V： 说明问题在MUTE脚之后，重点检查与MUTE脚直接相连的电容是否短路,以及PCB是否有漏电。
-
直流保护电路排查（重中之重！）：
- 测量TDA7266第3脚（V-sense）电压。 正常工作时，该脚电压应低于0.6V。
- 如果电压高于0.6V： IC进入了直流保护状态，你需要检查第3脚的外围电路：分压电阻是否变值、滤波电容是否漏电、用于检测的NPN三极管是否性能不良或击穿，这是导致“假静音”的常见原因。
第四步：元件级维修与验证
- 更换故障元件： 通过以上步骤，一旦确定是某个电容、电阻或三极管损坏，请用同型号、同参数的新元件进行更换。
- 清洁PCB： 如果发现PCB脏污或受潮，可用无水酒精进行清洗,并用电吹风冷风吹干。
- 最终测试： 更换元件后，再次通电，测量各关键点电压，确认无误后，接入音源和喇叭，进行试听。切记：首次通电试听时，音量一定要调到最小！

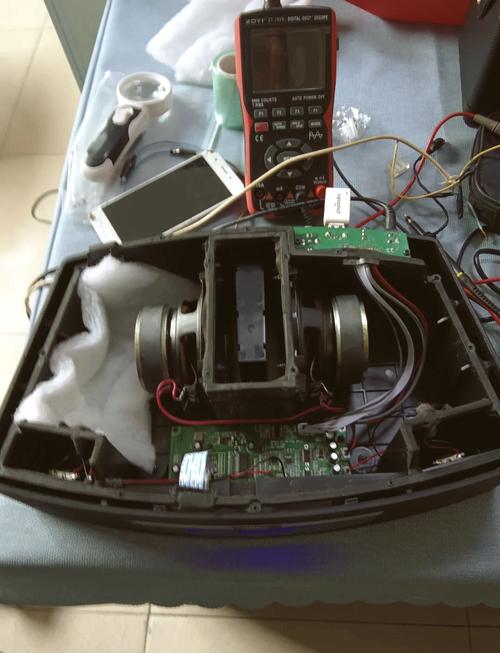

真实案例分享：一台“罢工”的蓝牙音箱
- 故障现象： 开机指示灯亮，连接蓝牙也正常,但喇叭无声。
- 维修过程：
- 测量TDA7266第5脚（MUTE）,电压为0V。
- 查找图纸，发现MUTE脚由一个S8050三极管Q2控制,Q2的基极受CPU一个GPIO口控制。
- 断开Q2基极电阻，MUTE脚电压恢复正常，变为高电平,判断Q2或其基极电路有问题。
- 测量Q2，发现c-e结已击穿短路，更换同型号S8050后，故障排除,声音恢复。
- 维修总结： 此案例为典型的静音控制三极管击穿故障，通过“断开法”快速定位,维修成本极低。
总结与预防
维修TDA7266静音电路，关键在于抓住“MUTE第5脚”这个牛鼻子，通过测量其电压，快速判断故障的大致方向，再结合“断开法”和“排除法”，层层递进,最终锁定故障点。
- 核心要点回顾：
- MUTE脚高电平工作，低电平静音。
- MUTE脚为0V，优先查控制三极管和漏电电容。
- V-sense脚电压过高，查直流保护电路。
- 安全第一，测量要准，断开法是利器。
希望这篇详尽的指南能成为你维修路上的得力助手，如果你在维修过程中遇到任何问题，欢迎在评论区留言交流，我们一起探讨,共同进步！
