这是一种近年来在消费电子领域（如智能手机、AR/VR设备）和工业自动化中越来越重要的3D传感技术。
（图片来源网络，侵删）
什么是ToF技术？
ToF 的核心原理非常直观,就像我们用回声判断距离一样。
定义：ToF 技术通过测量光（通常是红外激光或LED发出的不可见光）从发射到返回传感器所花费的时间,来计算传感器与目标物体之间的距离。
简单比喻： 想象你在黑暗的房间里打开一个手电筒，然后立刻用手遮挡它，你把手移开再移近，会感觉手电筒的光“返回”到你脸上的时间有快有慢，ToF 技术就是用一个极其精密的“秒表”来测量这个“光往返时间”,从而精确计算出你的手离手电筒有多远。
ToF技术的工作流程

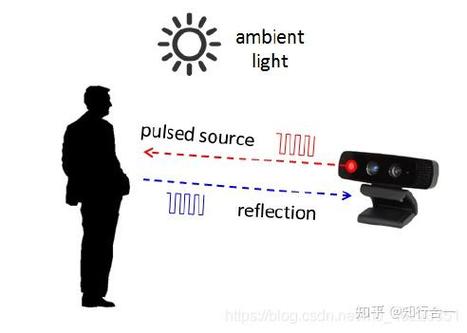

一个典型的ToF系统主要由三个部分组成：发射器、光学镜头、接收器（传感器）。
（图片来源网络，侵删）
其工作流程可以分为以下几个步骤：
- 发射：系统中的发射器（通常是VCSEL垂直腔面发射激光器）发出一束经过调制的、周期性的红外光脉冲,照射到前方的场景中。
- 反射：红外光脉冲遇到场景中的物体后,会被反射回来。
- 接收：接收器（一个高灵敏度的光电传感器）接收到这些反射回来的光信号。
- 计算距离：系统内部的芯片会精确测量发射信号和接收信号之间的时间差。
- 生成深度图：根据光速和这个时间差，利用公式
距离 = (光速 × 时间差) / 2计算出传感器到每个像素点对应物体的距离，由于接收器是一个传感器阵列，它会为每一个像素点都计算出距离，从而生成一张完整的深度图,也称为3D点云图。
ToF技术的核心公式
计算距离的公式是其物理基础：
Distance = (c * Δt) / 2
Distance：传感器到目标物体的距离。c：光在空气中的传播速度（约 3 x 10⁸ 米/秒）。Δt：光脉冲从发射到返回所经过的时间。- 除以2：因为光走了“去”和“回”两段路程。
ToF技术的优缺点
优点：
- 速度快，帧率高：ToF技术通过一次性“闪光”就能捕获整个场景的深度信息，因此可以非常快速地生成深度图，通常能达到 30fps、60fps 甚至更高，这对于需要实时追踪的应用（如手势识别、AR/VR）至关重要。
- 测距范围广：相比于其他3D技术（如结构光），ToF的有效测距范围更远，通常可以从几十厘米到十几米不等,非常适合室内外大空间的应用。
- 抗环境光干扰能力强：由于使用的是人眼不可见的特定波长红外光，并且通过调制解调技术进行信号处理，ToF对环境光的抗干扰能力很强,在户外强光下也能较好地工作。
- 算法相对简单：相比于需要复杂图像匹配的立体视觉，ToF直接测量时间，计算过程直接,算法开销小。
- 成本适中：随着技术成熟，ToF模组的制造成本正在逐步降低,使其在消费级产品中普及成为可能。
缺点：
- 精度相对较低：ToF的测距精度通常在毫米到厘米级别，虽然满足大多数应用，但在需要微米级超高精度的工业测量领域,不如激光三角测量法。
- 易受多径效应影响：当环境中存在强反射表面（如镜子、金属、玻璃）时，光线可能会发生多次反射，传感器可能会接收到来自不同路径的反射光，导致测距结果出现错误或“鬼影”。
- 分辨率限制：由于受限于传感器像素数量和光学设计，ToF生成的深度图分辨率通常低于RGB相机，一个手机上的ToF传感器可能只有 320x240 或 640x480 的分辨率,远低于主摄像头的数千万像素。
- 存在“硬性”限制：对于黑色、吸光性极强的物体，由于反射回来的光信号太弱，ToF传感器可能无法有效接收,导致测距失败或结果不准确。
ToF技术与其他3D传感技术的比较
| 技术类型 | 原理 | 优点 | 缺点 | 典型应用 |
|---|---|---|---|---|
| ToF (飞行时间) | 测量光往返时间 | 速度快、测距远、抗光干扰强 | 精度一般、易受多径效应影响、分辨率低 | 手势识别、3D建模、AR/VR、人脸解锁、自动驾驶 |
| 结构光 | 投射已知图案，通过形变计算深度 | 精度高、在近距离内表现优秀 | 易受环境光干扰、测距范围有限、易被破解 | 苹果Face ID、3D扫描仪、早期Kinect |
| 立体视觉 | 模拟人眼，用两个摄像头视差计算深度 | 无需主动光源、成本低、分辨率高 | 依赖纹理、计算复杂、弱纹理和重复纹理下易失败 | 机器人导航、自动驾驶、三维重建 |
| 激光三角测量 | 激光照射，通过成像位置偏移计算距离 | 精度极高、响应速度快 | 测距范围短、对安装角度敏感、成本高 | 工业精密测量、3D打印、LiDAR核心原理 |
ToF技术的应用领域
ToF技术的应用非常广泛，主要集中在需要感知“深度”和“距离”的场景。
（图片来源网络，侵删）
-
消费电子领域：
- 智能手机：实现3D人脸解锁（如华为部分机型）、人像模式（背景虚化）的辅助景深信息、AR测量（测距、测体积）、手势控制。
- AR/VR设备：进行空间定位和手势追踪,让虚拟物体与现实世界精准交互。
- 无人机：进行定高、避障和地形跟随。
-
汽车领域：
- 车内：驾驶员状态监测（是否疲劳、分心）、手势控制车内多媒体。
- 车外：作为LiDAR（激光雷达）的核心技术之一，用于自动驾驶的环境感知、障碍物检测和路径规划。
-
工业与机器人领域：

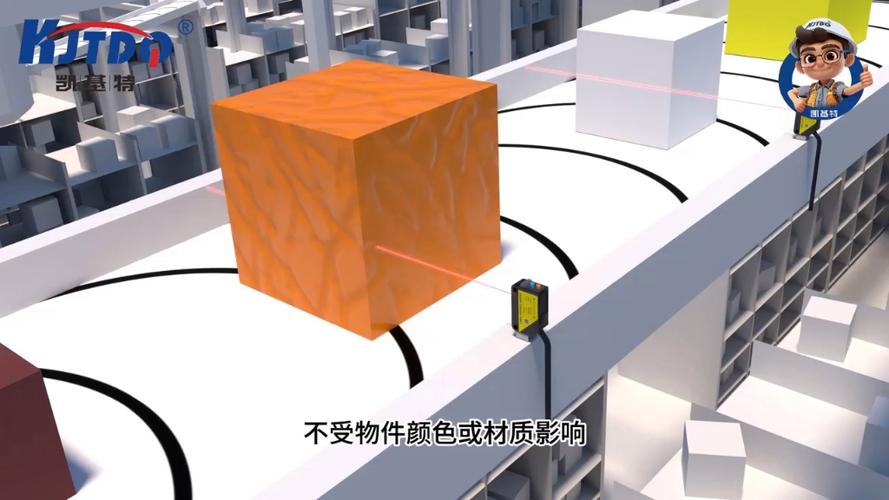

- 机器人导航与避障：让机器人能在复杂环境中自主移动。
- 物流与仓储：货物体积测量、机器人分拣。
- 安防监控：区域入侵检测、人员计数。
-
医疗领域：
- 患者监护：非接触式监测患者的呼吸、心跳等生命体征。
- 医疗成像：进行3D身体扫描和体积测量。
ToF技术以其速度快、测距远、抗光性好的独特优势，成为3D感知领域一股不可忽视的力量，虽然它在精度和分辨率上存在一些局限，但随着技术的不断进步和成本的持续下降，ToF正在从高端工业应用走向大众消费市场，深刻地改变着我们与设备的交互方式，并为未来的自动驾驶、元宇宙等前沿技术提供了关键的感知基础。
