重要安全警告
在进行任何维修操作之前,请务必遵守以下安全规定：

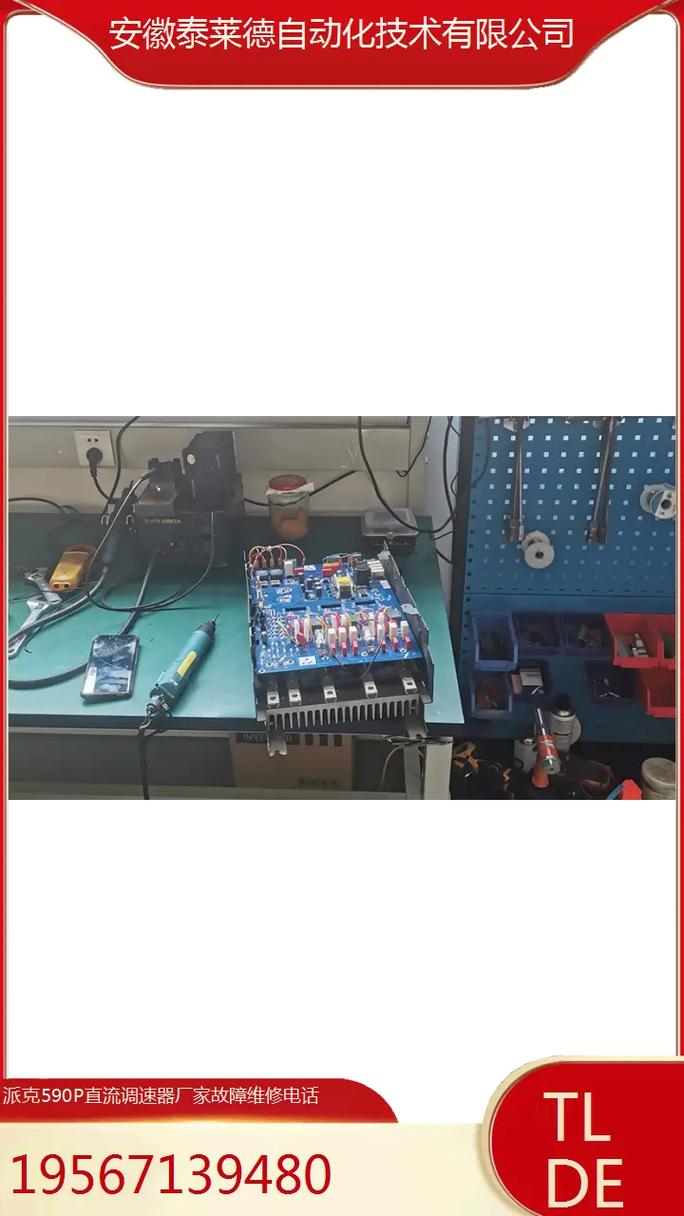

（图片来源网络，侵删）
- 断电并确认：必须切断调速器的主电源和控制电源，等待至少5-10分钟，让内部电容完全放电，使用万用表测量直流母线电压,确认其为零。
- 隔离设备：确保电机已与负载断开,防止意外启动造成伤害或设备损坏。
- 静电防护：维修电路板时，佩戴防静电手环,防止静电损坏敏感的电子元器件。
- 专业操作：如果您不具备相关的电子维修知识和经验，强烈建议联系Parker的官方授权服务中心或专业的电气维修工程师进行操作,以免造成二次损坏或安全风险。
第一部分：维修前的准备工作
-
收集信息：
- 型号规格：准确记录调速器的完整型号，
C14, C30, C70, AC/DC Drive 25A, 50A等,型号决定了其内部电路结构和功率等级。 - 故障现象：详细记录设备发生故障时的具体情况，
- 上电后无显示？
- 显示故障代码（如
F001,F002等）？ - 电机不转？
- 电机转速不稳、抖动？
- 有异常响声或烧焦气味？
- 工作历史：了解设备在故障前的运行状况，例如是否经历过过载、频繁启停、电网波动、进水等。
- 型号规格：准确记录调速器的完整型号，
-
准备工具：
- 万用表（数字式，带二极管、电容、通断测试功能）
- 示波器（用于高级故障诊断，如触发脉冲、反馈信号等）
- 电烙铁、吸锡器、焊锡丝
- 螺丝刀套装
- 防静电手环
- 清洁剂（如酒精）、棉签、小刷子
第二部分：常见故障现象与排查思路
这是维修的核心部分，通常遵循“先外后内、先电源后控制、先简单后复杂”的原则。
上电后，调速器无任何显示（无电源指示灯）
可能原因与排查步骤：

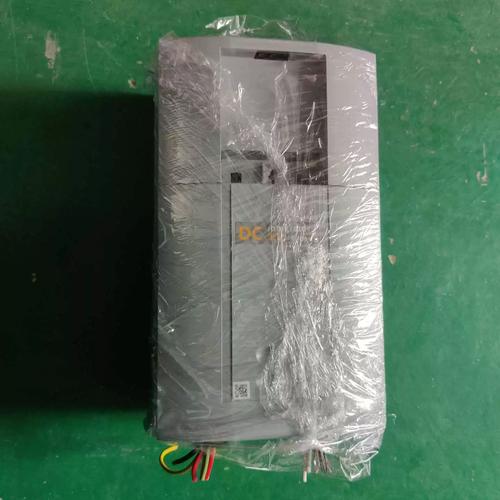

（图片来源网络，侵删）
- 外部电源问题：
- 检查：用万用表测量输入电源（如AC 380V, 220V）是否正常到达调速器的输入端子。
- 检查：检查输入空气开关、熔断器是否跳闸或熔断。
- 内部辅助电源故障：
- 检查：断电后，检查输入端的压敏电阻、EMI滤波模块是否有烧毁、炸裂的痕迹。
- 检查：检查输入整流桥（桥堆）是否击穿短路,用万用表二极管档测量其正反向电阻。
- 检查：检查开关电源（PWM电源）电路，这是给控制板供电的关键部分，常见故障元件有：启动电阻、PWM控制器芯片（如UC384x系列）、开关管（MOSFET或IGBT）、变压器等,需要通过测量电压和波形来判断。
上电后显示正常，但无法启动或报故障
报过流故障
- 故障代码示例：
F001(Drive Overcurrent),F002(Motor Overcurrent) - 可能原因：
- 电机或电缆问题：电机绕组短路、对地短路；动力电缆绝缘损坏或相间短路。
- 驱动问题：功率模块（IGBT）损坏,导致上下桥臂直通。
- 参数设置问题：电机额定电流、最大电流等参数设置过小。
- 机械问题：电机被机械卡死,导致启动电流过大。
- 排查步骤：
- 断开电机：将电机与调速器的动力输出端子断开，重新上电，如果故障消失，则问题出在电机或电缆上,用万用表测量电机三相绕组电阻和对地绝缘电阻。
- 检查功率模块：断电后，用万用表二极管档测量功率模块（IGBT）的C-E、G-E极之间的特性,判断是否击穿。
- 检查参数：核对电机参数设置是否正确。
报过压故障
- 故障代码示例：
F003(Bus Overvoltage) - 可能原因：
- 减速时间过短：电机在减速过程中，再生能量无法及时释放,导致母线电压升高。
- 制动单元或制动电阻故障：对于需要频繁制动的场合，如果制动单元不工作或制动电阻损坏,再生能量会累积在母线上。
- 电网电压过高：输入电源电压异常偏高。
- 排查步骤：
- 延长减速时间：尝试在参数中适当延长减速时间,看故障是否消除。
- 检查制动回路：检查制动电阻是否烧断（用万用表测量电阻值）,制动控制板或IGBT是否损坏。
- 测量输入电压：确认电网电压是否在正常范围内。
报欠压故障
- 故障代码示例：
F004(Bus Undervoltage) - 可能原因：
- 输入电压过低或缺相。
- 输入整流桥损坏。
- 直流母线电容失效或容量下降。
- 排查步骤：
- 测量输入电压：确认输入电源电压是否正常。
- 检查整流桥：同上,测量其是否正常。
- 检查直流母线电容：断电后，对电容放电，用万用表电容档测量其容量是否在标称值的80%以上，同时观察电容顶部是否有鼓包、漏液现象。
报过热故障

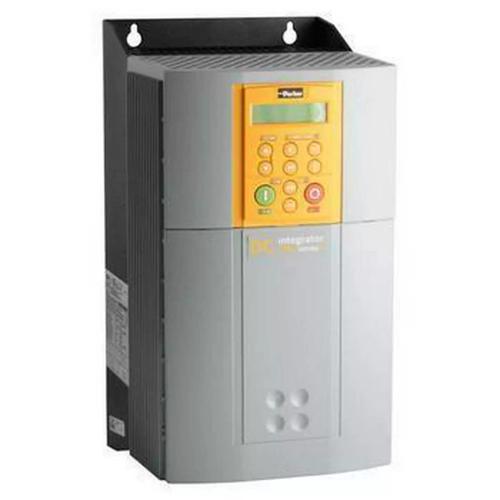

（图片来源网络，侵删）
- 故障代码示例：
F005(Heatsink Overtemperature) - 可能原因：
- 散热风扇故障：风扇不转或转速过低。
- 散热器堵塞：散热片上积满灰尘、油污,影响散热。
- 环境温度过高：设备运行环境通风不良,温度过高。
- 负载过大：长时间超出额定负载运行。
- 排查步骤：
- 检查风扇：上电后，听风扇是否运转,用手感受风力。
- 清洁散热器：断电、冷却后,用压缩空气或刷子清洁散热片。
- 改善环境：确保设备周围有足够的通风空间。
电机运行异常（如抖动、转速不稳、无力）
- 可能原因：
- 速度反馈问题：
- 编码器故障：电机编码器损坏或信号线干扰。
- 测速发电机问题：测速发电机线圈断线或信号异常。
- 控制板问题：
- 电流检测电路故障：霍尔传感器或其采样电阻、放大电路异常,导致电流环不稳定。
- 触发脉冲异常：控制板输出的PWM驱动信号不正常。
- 参数设置问题：
- PID参数（P, I, D）：比例、积分、微分参数设置不当,导致系统振荡或响应迟缓。
- 控制方式选择错误：如选择了速度闭环但未正确接入反馈信号。
- 速度反馈问题：
- 排查步骤：
- 检查反馈信号：在参数中暂时切换到开环控制（V/F控制），如果电机运行正常，则问题出在闭环反馈环节,用示波器测量编码器或测速发电机的信号波形是否正常。
- 检查电流检测：测量电流检测霍尔传感器的输出电压是否随负载变化而线性变化。
- 优化PID参数：这是最常见的原因，通常需要根据实际情况手动微调P、I、D参数，或使用调速器的自整定功能（如果支持）。
第三部分：深入维修（针对控制板）
当排查到问题集中在控制板（PCB）上时,需要更细致的维修技巧。
-
目视检查：
- 仔细观察电路板，寻找有无明显的烧焦、发黑、元件爆裂、虚焊的痕迹。
- 检查PCB板上的铜线有无腐蚀或断裂。
-
电源轨检查：
找到控制芯片的电源引脚（如VCC, VDD），测量其电压是否稳定、正常,这是判断电源电路是否正常工作的第一步。
-
信号通路检查：
- 输入信号：检查给定信号、反馈信号、使能信号等端子是否有正常的输入电压或信号。
- 输出信号：检查PWM驱动信号、故障继电器信号等输出是否正常。
- 关键测试点：参考控制板的原理图或维修手册，找到关键的测试点（如比较器输入/输出、运放输出、CPU数据/地址总线）,用示波器测量波形是否与预期一致。
-
元器件级维修：
- 电容：最常见的失效元件，用万用表或LCR电桥测量其容量和ESR（等效串联电阻）,判断是否失效。
- 电阻：测量其阻值是否与标称值相符,特别是功率电阻和采样电阻。
- 半导体器件：二极管、三极管、稳压管、运放、IC芯片等,用万用表二极管档或替换法来判断其好坏。
- IC芯片：如果怀疑某个芯片（如CPU、PWM控制器）损坏，在没有专用测试设备的情况下，最可靠的方法是更换同型号、同批次的芯片。
第四部分：预防性维护
为了减少故障发生，延长设备寿命,定期的预防性维护至关重要。
-
定期清洁：
每季度或每半年，断电清洁调速器内部的灰尘，特别是散热器和风扇,这是防止过热故障最有效的方法。
-
检查风扇：
定期检查散热风扇是否运转正常，听有无异响,必要时进行更换。
-
检查连接：
定期检查所有接线端子，包括电源输入、电机输出、控制信号端子等，确保连接紧固，无松动、过热现象。
-
检查环境：
确保调速器安装在干燥、清洁、通风良好的环境中，避免阳光直射、雨淋和腐蚀性气体。
-
备件管理：
对于关键设备，可以准备一些易损备件，如熔断器、风扇、直流母线电容等，以便在故障时能快速更换,缩短停机时间。
第五部分：寻求专业帮助
如果您在维修过程中遇到以下情况，请不要强行操作,立即寻求专业支持：
- 无法找到故障根源。
- 需要更换的元件价格昂贵或难以购买。
- 缺少必要的维修工具（如示波器）。
- 维修后设备性能不稳定,无法达到原有水平。
Parker官方支持渠道：
- 访问Parker官方网站，查找您所在地区的授权服务中心。
- 联系Parker的技术支持热线，提供设备型号和故障代码,获取初步指导。
Parker直流调速器维修是一个逻辑性很强的工作，遵循“安全第一、由外到内、由简到繁”的原则，结合系统的故障排查流程，大部分常见问题都可以得到解决，对于复杂的硬件故障,专业的维修服务和备件是保证修复质量和设备长期稳定运行的关键。
