led300温控器维修是一项需要专业知识和细致操作的技术工作,该温控器广泛应用于工业设备、实验室仪器以及家用电器中，其核心功能是通过精确控制温度来保障设备的稳定运行，维修过程中，需遵循系统化的排查流程，结合电路分析、元件检测和功能测试，才能快速定位故障并有效解决，以下将从常见故障现象、维修步骤、关键元件检测方法及注意事项等方面进行详细阐述。
常见故障现象与初步判断
led300温控器的故障表现多样,通过初步观察可大致判断故障范围，常见现象包括：显示屏不亮、温度显示异常、无法加热或制冷、控制失灵、报警提示等，若显示屏完全不亮，可能是电源模块或显示电路故障；若温度显示与实际温差过大，则可能是传感器或AD转换电路问题；若无法启动加热，通常与驱动电路或继电器相关，维修前需向用户了解故障发生时的具体情境，如是否遭遇停电、电压波动或设备撞击，这些信息有助于缩小故障排查范围。
维修工具与准备工作

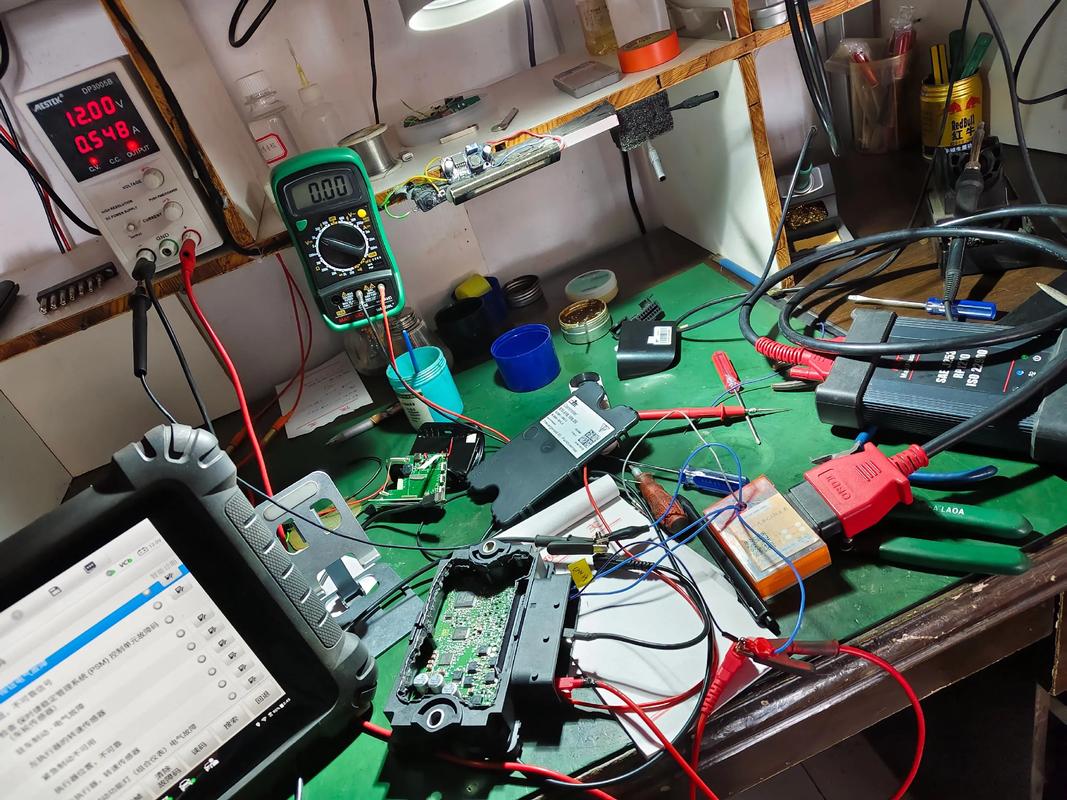

维修前需准备以下工具：万用表（用于电压、电阻、通断检测）、示波器（用于信号波形分析）、电烙铁及焊锡（用于元件焊接）、螺丝刀套装、绝缘胶带、替换元件（如电容、继电器、传感器等），需确保维修环境干燥、整洁，避免静电损坏敏感元件，对于带电操作的设备，务必先切断电源，并使用万用表确认无电压残留后方可进行拆解。
系统化维修步骤
外观检查与电源检测
首先观察温控器外壳是否有破损、烧焦痕迹，接插件是否松动，随后接通电源，用万用表测量输入电压是否正常（通常为AC 220V或DC 24V，具体需参照产品规格），若输入电压异常，需检查电源线、保险丝及电源模块，保险丝熔断可能是短路或过压导致，需进一步排查后路电路。
显示电路检测
若电源正常但显示屏不亮,需检测显示驱动芯片、排线及液晶屏，用万用表测量驱动芯片的供电脚（如VDD端）是否有电压，若无，则检查供电线路；若有电压但无显示，可能是驱动芯片损坏或液晶屏老化，可通过替换法验证，具体操作如下表所示：
| 检测项目 | 检测方法 | 正常值/现象 | 故障判断 |
|---|---|---|---|
| 驱动芯片供电 | 万用表测量VDD脚 | 3V或5V稳定 | 无电压则检查供电线路 |
| 液晶屏排线 | 万用表通断档测量排线两端 | 电阻接近0Ω | 电阻无穷大则排线断路 |
| 驱动芯片信号 | 示波器测量时钟/数据线 | 波形稳定 | 波形异常则芯片损坏 |
传感器电路检测
温度传感器（通常为热电偶或热电阻）是温控器的核心部件，其故障会导致温度显示失准，检测时，可先断开传感器连接，用万用表测量传感器在常温下的阻值（如PT100在25℃时应为100Ω±0.1Ω），若阻值偏差过大，可能是传感器损坏；若阻值正常但显示异常，需检查传感器到主板的线路是否有断路或干扰，以及AD转换芯片是否工作正常。
控制与驱动电路检测
若温控器无法执行加热或制冷指令,需检查继电器驱动电路，继电器吸合需满足两个条件：控制端信号电压（通常为5V或12V）和线圈供电，用万用表测量继电器线圈两端电压，若无电压，则检查驱动三极管或光耦是否损坏；若有电压但继电器不吸合，可能是线圈烧断或触点卡死，可通过替换继电器验证，同时注意观察触点是否有氧化或烧蚀痕迹，必要时用细砂纸清理。
主控芯片与软件故障
若以上硬件均正常,但温控器仍控制失灵，可能是主控芯片（MCU）或软件故障，可通过重新烧录固件（需提供程序文件）尝试修复，若无效，则可能是MCU内部程序紊乱或硬件损坏，MCU损坏的典型特征为：关键引脚电压异常、无复位信号或时钟信号缺失，需用示波器进一步检测。
关键元件更换与焊接技巧
维修中常需更换电容、继电器、传感器等元件，更换电容时，需注意容量、耐压值及尺寸一致，特别是滤波电容（通常为电解电容）需检查是否鼓包或漏液；更换继电器时，需区分负载电流（如10A/250VAC），避免因电流过大导致新继电器再次烧毁，焊接时，电烙铁温度控制在350℃左右，焊接时间不超过3秒，防止元件过热损坏，对于贴片元件，建议使用尖头烙铁和助焊膏，确保焊点光滑无虚焊。
维修后的功能测试
故障修复后,需进行全面功能测试，首先通电观察显示屏是否正常，设置目标温度，观察加热/制冷设备是否能启动，同时用温度计实测环境温度与显示温度的偏差（一般允许±1℃误差），需测试报警功能（如超温报警、传感器断线报警）是否正常，确保温控器在各种工况下均能稳定工作。
注意事项
- 安全第一：维修时务必断电操作，避免触电风险；对于高压部分（如电源变压器），需先放电再检测。
- 防静电措施：佩戴防静电手环，避免人体静电损坏CMOS元件。
- 元件标识：拆解时对元件进行标记，特别是排线和插头，防止安装错误。
- 文档记录：详细记录故障现象、检测数据及维修过程，便于后续参考。
相关问答FAQs
Q1：led300温控器显示“E2”错误代码，是什么原因？如何解决？
A：“E2”通常表示传感器断路或短路，首先检查传感器接线是否松动，重新插接后若仍报错，需用万用表测量传感器阻值：若阻值为无穷大（断路）或接近0Ω（短路），则更换传感器；若阻值正常，可能是传感器到主板的线路存在断路，需排查排线或线路板上的焊点。
Q2：维修后温控器温度控制精度下降，偏差达到3℃，可能的原因是什么？
A：温度控制精度下降可能由以下原因导致：①传感器老化或参数漂移，需更换新传感器并校准；②AD转换电路异常，如基准电压不稳定（测量基准电压脚是否为标准值，如2.5V），需更换基准电压源或相关电容；③环境温度波动过大或设备散热不良，导致传感器检测值受干扰，需改善设备运行环境。
