Rogers技术参数涵盖了多种高频板材、 laminate材料以及复合基材，广泛应用于高速通信、航空航天、汽车电子、5G基站等领域，其核心参数包括介电常数（Dk）、介电损耗（Df）、热膨胀系数（CTE）、热导率（TC）、尺寸稳定性、耐热性等，这些参数直接决定了材料在高频环境下的信号完整性、散热性能和机械可靠性，以下从材料分类、关键参数详解及应用场景三个方面展开说明。
高频板材核心参数详解
Rogers公司的高频板材以RO4000系列、RO3000系列、TMM系列以及RO4350B等为代表，不同系列的材料参数差异显著,适用于不同频率和功率需求的应用。
介电常数（Dk）与介电损耗（Df）
介电常数是衡量材料存储电能能力的参数，直接影响信号传输速度和阻抗匹配，在高频电路设计中，Dk的稳定性尤为关键，若Dk随频率或温度变化过大，会导致信号反射和失真，RO4350B的Dk在10GHz下典型值为3.48，且在频率1-10GHz范围内变化极小（±0.05），适用于多层板和高速数字电路，介电损耗则反映材料对信号的衰减能力，Df越低，信号传输损耗越小，RO3003系列（Dk=3.00，Df=0.0010）在毫米波频段表现优异,常用于雷达和卫星通信系统。
热膨胀系数（CTE）与热导率（TC）
CTE衡量材料在温度变化时的尺寸稳定性，与铜箔的CTE匹配度直接影响多层板的可靠性，RO4350B的Z轴CTE为15 ppm/℃，接近铜箔的17 ppm/℃，可有效避免热循环中分层或过孔开裂，热导率则关系到散热能力，RO4835（TC=0.8 W/m·K）适合高功率放大器（PA）模块，而RO4450F（TC=0.6 W/m·K）则平衡了成本与散热需求，对于大功率应用，如5G基站功分器，高TC材料可减少热点集中,延长器件寿命。
尺寸稳定性与耐热性
板材的吸水率（lt;0.2%）和热分解温度（Td>300℃）是保证制造良率的关键，RO4000系列采用陶瓷填充PTFE基材，吸水率低至0.05%，在湿热环境下仍能保持Dk稳定，玻璃化转变温度（Tg）衡量材料耐热能力，RO3000系列的Tg为280℃，适合无铅焊接工艺（峰值温度260℃），而TMM系列（Tg>280℃）则能满足更高温度要求。
关键参数对比与适用场景

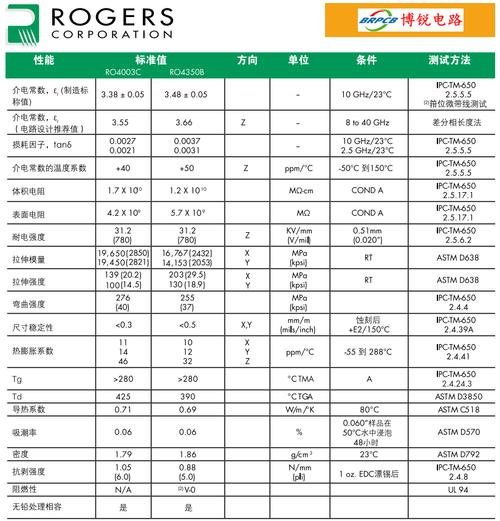

以下为Rogers部分常用材料的参数对比表：
| 材料系列 | Dk（10GHz） | Df（10GHz） | Z轴CTE（ppm/℃） | 热导率（W/m·K） | 吸水率（%） | 适用场景 |
|---|---|---|---|---|---|---|
| RO4350B | 48 | 0027 | 15 | 62 | 06 | 微波电路、基站天线 |
| RO3035 | 50 | 0018 | 20 | 50 | 05 | 卫星通信、雷达 |
| RO4450F | 52 | 0025 | 18 | 60 | 08 | 成本敏感型高频板 |
| TMM10i | 20 | 0020 | 8 | 20 | 10 | 高介电常数滤波器 |
| RO4835 | 27 | 0030 | 25 | 80 | 07 | 高功率PA模块 |
参数选择与应用实例
在5G毫米波天线设计中，需兼顾低损耗和尺寸稳定性，因此RO4350B是首选材料，其Dk稳定性（±0.05）和低Df（0.0027）可确保天线辐射效率，对于汽车电子的ADAS雷达，RO3003系列因其优异的频率稳定性（Dk随频率变化<1%）和耐温性（-55℃至+125℃），能适应车载恶劣环境，而在消费电子领域，如Wi-Fi 6E路由器，RO4450F凭借接近PTFE的性能和更低成本（比RO4350B低30%）,成为性价比之选。
相关问答FAQs
Q1：Rogers板材与FR-4相比，在高频应用中的优势是什么？
A：Rogers板材的核心优势在于更低的Dk和Df，以及更高的尺寸稳定性，FR-4的Dk约为4.4-4.8，Df为0.02-0.03，在1GHz以上信号衰减显著；而RO4350B的Df仅为FR-4的1/10，信号传输损耗降低60%以上，Rogers材料的CTE与铜箔更匹配，多层板可靠性远高于FR-4,适合高频高速场景。
Q2：如何根据设计需求选择合适的Rogers材料？
A：选择需综合考虑频率、功率、成本和工艺，若为毫米波频段（>30GHz），优先考虑Df<0.002的材料（如RO3035）；高功率应用需关注热导率（选择TC>0.7 W/m·K的RO4835）；多层板设计则需CTE匹配（RO4350B的Z轴CTE=15 ppm/℃更优），若成本敏感，可选用RO4450F，其性能接近RO4350B但价格更低,适合对损耗要求稍宽松的场景。
