液晶电视逻辑板维修原理涉及对电路结构、信号处理流程及故障逻辑的系统性分析,其核心在于通过故障现象定位故障模块,结合电路原理进行针对性修复,逻辑板作为液晶电视的核心控制单元,主要负责接收主板送来的LVDS或TCON信号,经过时序控制、伽马校正、电压转换等处理后,驱动液晶面板显示图像,其工作状态直接影响电视的成像质量。

逻辑板的基本结构与功能
逻辑板主要由电源管理模块、时序控制(TCON)模块、伽马(Gamma)校正模块、电压转换(VCOM/Panel Voltage)模块及接口电路组成,各模块功能如下:

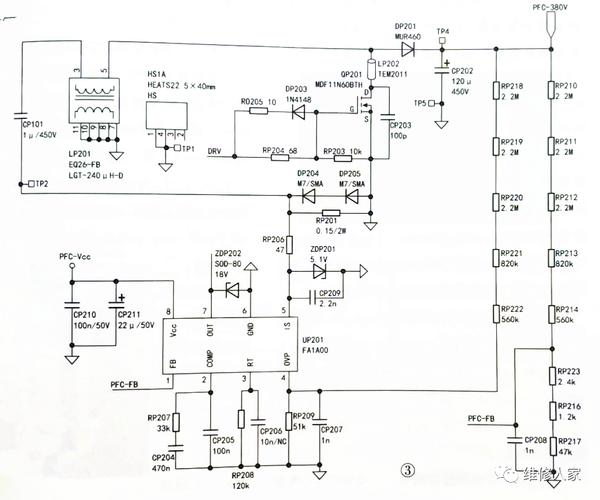

- 电源管理模块:将主板输入的12V/24V电压转换为逻辑板内部各电路所需的工作电压,如3.3V、5V、12V等,为芯片供电。
- TCON模块:接收主板送来的RGB数据信号和时钟信号,通过时序控制生成驱动液晶面板的行(Gate)驱动信号和列(Source)驱动信号,确保像素点按正确时序点亮。
- 伽马校正模块:根据液晶面板的特性曲线,对输入的RGB数据进行非线性电压调整,使灰度等级准确还原,避免色彩失真。
- 电压转换模块:生成VCOM电压(用于补偿液晶分子的偏压)和Panel电压(驱动液晶分子偏转的高压),确保液晶面板正常显示。
逻辑板故障的常见现象与原因分析
逻辑板故障通常表现为图像异常、无图像、显示不稳定等,具体现象及可能原因如下表所示:
| 故障现象 | 可能原因 |
|---|---|
| 局部图像缺色(如红/绿/蓝缺失) | LVDS接口接触不良、TCON芯片输出故障、伽马校正电路电容漏电 |
| 图像出现竖条/横条干扰 | 行/列驱动信号异常、TCON芯片虚焊、VCOM电压不稳 |
| 全屏花屏、彩色噪点严重 | 时钟信号频率偏移、伽马校正电路电阻变质、电源模块输出纹波过大 |
| 图像暗淡、对比度不足 | 背光驱动电压偏低、VCOM电压异常、伽马校正芯片工作异常 |
| 无图像、背光正常 | TCON芯片未工作、LVDS信号未输入、电源管理模块输出电压异常 |
| 局部区域闪烁或黑屏 | Panel电压输出不稳、液晶面板排线接触不良、逻辑板接地不良 |
逻辑板维修的核心原理与步骤
逻辑板维修需遵循“先供电、后信号,先电源、后负载”的原则,通过逐步排查缩小故障范围,具体流程如下:
外观检查与初步测量
- 外观检查:观察逻辑板是否有明显物理损伤,如电容鼓包、烧黑、芯片虚焊、排线断裂等,重点检查电源模块的滤波电容(常见故障点)是否异常。

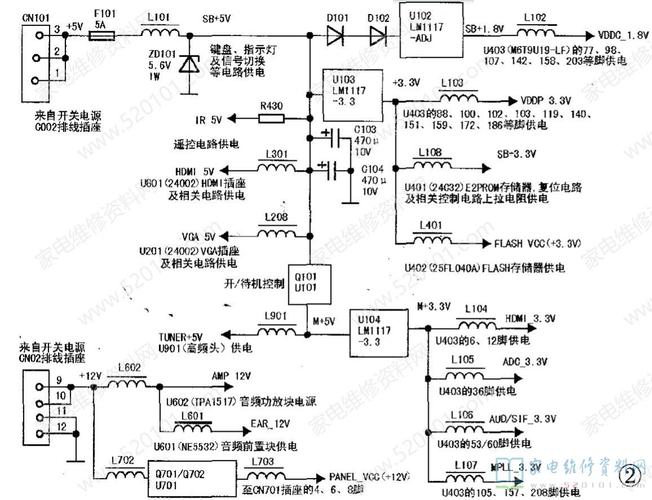

- 供电测量:使用万用表测量电源输入端电压(如12V/24V)是否正常,再测量电源管理芯片输出的各路电压(如3.3V、5V、12V)是否稳定,输出电压偏差应在±5%以内,若某路电压无输出或偏低,需检查对应电源芯片及其外围电路(如肖特基二极管、限流电阻)。
信号通道检测
- LVDS信号检测:使用示波器测量LVDS接口的差分信号(如RXE-、RXE+、RXO-、RXO+等),正常情况下应有稳定的脉冲波形,且时钟信号频率应符合面板规格(如60MHz、75MHz等),若信号异常,需检查主板输出接口及排线是否接触不良。
- TCON信号检测:测量TCON芯片的输入(RGB数据、时钟)和输出(行/列驱动信号)波形,若输入信号正常但输出异常,可能是TCON芯片损坏或其外围晶振、电容故障(晶振停振会导致TCON不工作)。
关键模块电压测试
- VCOM电压测试:VCOM电压是液晶显示的关键偏置电压,通常为-5V至-10V(不同面板规格不同),若VCOM电压异常,会导致图像对比度下降或出现竖条干扰,需检查VCOM生成电路(如运放、分压电阻)是否正常。

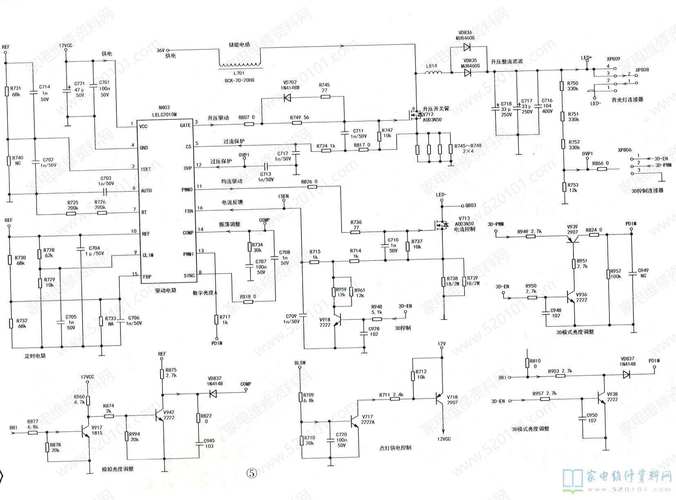

- Panel电压测试:Panel电压用于驱动液晶分子,一般在15V至30V之间,若Panel电压无输出或偏低,需检查升压电路(如PWM控制器、电感、二极管)是否故障。
负载与反馈电路排查
- 驱动芯片检测:逻辑板上的行(Gate)驱动芯片和列(Source)驱动芯片是直接驱动液晶面板的核心器件,若驱动芯片供电正常但无输出信号,可能是芯片损坏(可通过测量对地电阻判断,与正常逻辑板对比)。
- 反馈电路检查:电源模块和TCON模块通常带有反馈电路(如光耦、误差放大器),用于稳定输出电压,若反馈电路元件(如稳压二极管、电阻)开路或短路,会导致电压输出异常。
常见故障的维修技巧
- 电容故障:电源模块的滤波电容鼓包或漏液会导致供电不稳,需更换同参数电容(注意耐压值和容量)。
- 芯片虚焊:TCON芯片、驱动芯片等因受热或振动可能导致虚焊,可用热风枪重新补焊(注意温度控制,避免损坏芯片)。
- 程序故障:部分逻辑板带有存储芯片,存储初始化数据,若程序丢失或错乱,需通过专用编程器重新刷写固件(需对应面板型号)。
维修注意事项
- 防静电措施:逻辑板上的CMOS芯片对静电敏感,维修时需佩戴防静电手环,避免直接触碰芯片引脚。
- 电压匹配:更换电源芯片或驱动芯片时,需确保型号参数与原器件一致,避免电压不匹配导致二次损坏。
- 负载测试:修复后,建议先不接液晶面板,测量各路输出电压是否正常,确认无误后再连接负载,防止故障扩大。
相关问答FAQs
Q1:逻辑板维修时,如何判断是TCON芯片故障还是电源模块故障?
A1:可通过“分段测量法”判断:首先测量电源模块的输出电压(如3.3V、5V),若电压异常,说明电源模块故障;若电压正常,再测量TCON芯片的输入信号(RGB、时钟)和输出信号(行/列驱动),若输入信号正常但输出无信号,且TCON芯片供电正常,则可能是TCON芯片损坏。

Q2:逻辑板出现竖条干扰,一定是VCOM电压问题吗?
A2:不一定,竖条干扰的常见原因包括VCOM电压异常、列驱动信号通道故障(如电容漏电、驱动芯片虚焊)、液晶面板排线接触不良等,维修时需先用万用表测量VCOM电压是否正常,若正常则进一步检查列驱动信号和排线连接,逐步排查故障点。
