QC2.0快充电路维修是一项需要结合理论知识与实操经验的精细工作，其核心在于快速定位故障点并精准修复，QC2.0快充作为高通早期推广的快速充电协议，通过调整输出电压（9V/12V/20V）而非单纯提升电流来实现快充，因此电路设计中涉及电压识别（VBUS）、通信协议以及电源管理模块等多个关键环节，维修时需遵循“安全第一、由简到繁”的原则，避免因操作不当导致故障扩大。

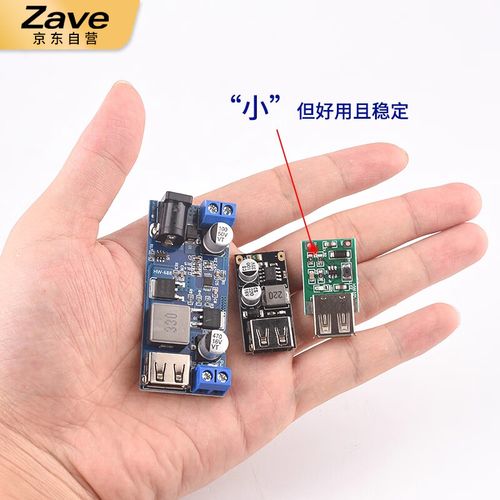

维修前需准备必要工具,包括万用表、示波器、可调直流稳压电源、焊接工具等，并确保操作环境防静电，初步观察是关键步骤，检查电路板是否有明显烧焦、元件鼓包、虚焊或腐蚀痕迹，尤其重点关注USB接口、充电管理芯片（如常见的TPS65136、SY8303等）、电感、电容及MOS管等易损件，若发现物理损坏，需先更换对应元件再进行通电测试。
对于无输出电压的故障,应分段排查供电链路，使用万用表测量USB接口的VBUS引脚是否有5V输入电压，若无，则检查保险电阻、限流电阻是否开路；若有5V但无法切换至快充电压，需重点检测电压识别电路，QC2.0快充通过D+和D-引脚进行通信，通常使用分压电阻（如100kΩ与地）向充电器发送识别信号，可测量D+、D-对地电压是否正常（典型值约0.6V），若异常则检查通信电阻及相关滤波电容是否损坏，若通信正常但无电压输出，则需用示波器监测充电管理芯片的EN（使能）、FB（反馈）引脚波形，判断芯片是否正常工作，MOS管的驱动电压及导通阻值也是检测重点，若MOS管击穿或开路，会导致电压无法输出。
若输出电压不稳定或低于快充标准,需排查反馈回路及滤波电路，反馈网络通常由精密电阻分压构成，若阻值漂移会导致输出电压异常；输入/输出端的滤波电容失效则可能引起电压纹波过大，可用示波器观察波形判断，对于过热保护触发的问题，需检查温度传感器（如NTC热敏电阻）是否短路、散热片是否安装到位，以及充电管理芯片的过温保护阈值是否因元件老化而提前触发。
在维修过程中,需注意元件代换的规范性，如MOS管需选用相同参数的型号，电容需耐压值匹配，避免因代换不当引发二次故障，QC2.0快充电路对PCB走线有一定要求，维修时需避免改动原有布线，特别是高压区域的绝缘处理，防止短路风险。
相关问答FAQs：
-
问：维修QC2.0快充电路时，如何判断充电管理芯片是否损坏？
答：可通过测量芯片各引脚对地阻值与正常值对比（参考电路图或同型号板卡），若无图纸则可对比同批次正常板卡，若供电引脚电压正常但无输出，且外围元件无异常，芯片可能损坏，用示波器监测芯片的PWM输出波形，若无波形或波形异常，也可初步判断芯片故障。 -
问：QC2.0快充电路输出电压偏低但电流正常，可能的原因有哪些？
答：常见原因包括：输入滤波电容容量下降导致供电不足；反馈电阻阻值漂移使输出电压被拉低；电感感量减小或饱和引起能量传输效率降低；MOS管导通内阻增大导致压降过大，可用万用表测量电容容值、电阻实际阻值，以及电感和MOS管的参数，逐一排查替换。
