随着全球能源结构的转型和可再生能源的快速发展,光伏、风电等分布式发电系统在电力系统中的占比不断提升，并网逆变器作为连接可再生能源与电网的核心设备，其性能和技术水平直接关系到整个系统的效率和稳定性，近年来，以碳化硅（SiC）为代表的宽禁带半导体技术凭借其优异的电气特性，在并网逆变器领域引发了技术革新，成为推动逆变器高效化、高功率密度化、轻量化发展的关键力量。

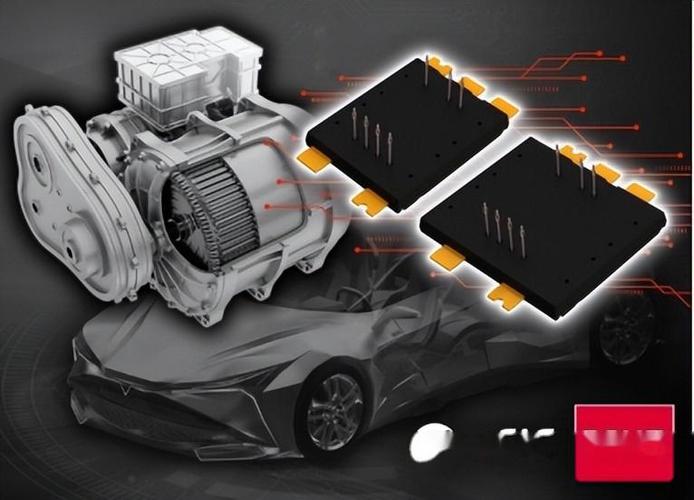

碳化硅是一种由硅和碳元素构成的IV族化合物半导体材料,其禁带宽度（约3.26eV）是传统硅材料的3倍，击穿场强（约3MV/cm）是硅的10倍，电子饱和漂移速度（约2×10^7cm/s）是硅的2倍，同时具有更高的热导率和更低的介电常数，这些特性使得SiC器件相比传统硅基IGBT具有显著优势：在导通特性上，SiC MOSFET的比导通电阻更低，特别是在高压应用场景下，其导通损耗可降低至IGBT的1/3-1/2，显著提升逆变器效率；在开关性能方面，SiC器件的开关速度更快，开关损耗仅为IGBT的1/5左右，且可工作在更高的开关频率下，从而允许使用更小体积的无源元件（如电感、电容），实现逆变器的功率密度提升；SiC器件的高耐温特性（最高工作结温可达175℃以上）可简化散热系统设计，进一步减小设备体积和重量；其高击穿场强特性则有助于通过更高的电压等级设计，减少功率器件的串联数量，提升系统可靠性。
在并网逆变器中,SiC技术的应用主要体现在主功率拓扑结构的设计优化，传统逆变器多采用两电平或三电平拓扑，受限于硅器件的开关频率和损耗特性，难以兼顾高效率与高功率密度，而SiC器件的高开关频率特性使得多电平拓扑（如五电平、七电平）和模块化多电平拓扑的应用成为可能，这些拓扑结构能够输出更接近正弦波的电流波形，减少谐波畸变，降低滤波器容量，同时通过电压等级的提升，可直接适配中高压电网，省去工频变压器，实现“无变压器”设计，进一步提升系统效率（可提高2-5个百分点）和功率密度（提升30%-50%），在10kW光伏逆变器中，采用SiC器件后，整机效率可从传统硅基逆变器的98%提升至99%以上，重量减轻约40%，体积缩小约35%。
从应用场景来看,SiC并网逆变器在分布式光伏、工商业储能、电动汽车充电桩、风电变流器等领域展现出广阔前景，在分布式光伏系统中，SiC逆变器的高效率可显著提升发电量，尤其对于屋顶光伏等空间受限场景，其轻量化、小型化设计更易安装部署；在工商业储能领域，SiC逆变器的高功率密度和高可靠性可降低储能系统的占地面积和运维成本；在电动汽车充电桩中，SiC模块能够支持更高功率的快速充电，缩短充电时间，同时提升充电效率；在风电领域，SiC变流器可适应风电机组宽范围的工作电压变化，提高风电并网的稳定性。
SiC技术在并网逆变器中的规模化应用仍面临一些挑战,首先是成本问题，目前SiC芯片的制造成本仍高于硅芯片，尽管随着衬底尺寸增大（从4英寸向6英寸、8英寸发展）和工艺成熟，SiC器件价格正在逐步下降，但在部分对成本敏感的应用中，其性价比仍需进一步优化；其次是驱动与保护电路的设计复杂性，SiC器件的高开关速度对驱动电路的布局、抗干扰能力提出更高要求，且其负温度系数特性可能引发热失控风险，需要精确的过流、过热保护策略；系统级EMI（电磁干扰）问题也因高频开关而更加突出，需要优化滤波电路设计以符合并网标准。
为更直观对比SiC与硅基逆变器在性能上的差异,以下表格列举了关键参数的典型值：
| 参数 | SiC并网逆变器（10kW） | 硅基IGBT并网逆变器（10kW） |
|---|---|---|
| 最大效率 | ≥99.2% | 5% |
| 欧洲效率 | ≥99.0% | 0% |
| 功率密度 | 5kW/L | 0kW/L |
| 重量 | 25kg | 42kg |
| 开关频率 | 50kHz | 16kHz |
| THD（总谐波畸变） | <1.5% | <3.0% |
| 工作结温 | 175℃ | 150℃ |
随着SiC衬底生长技术、器件工艺封装技术的持续突破，以及产业链规模的扩大，SiC器件的成本将进一步降低，性能持续提升，结合数字孪生、AI算法等智能控制技术，SiC并网逆变器将向更高效率（超过99.5%）、更高功率密度（超过2kW/L）、更高智能化方向发展，在支撑新型电力系统构建、推动“双碳”目标实现中发挥更加重要的作用。
相关问答FAQs
Q1：SiC并网逆变器的成本是否过高，其经济性如何体现？
A：虽然SiC器件的初始采购成本高于传统硅器件，但其全生命周期经济性显著，SiC逆变器的高效率可提升发电量（如10kW光伏逆变器年发电量可增加约500-800kWh），直接增加收益；其高功率密度和轻量化设计可降低安装成本（如支架、电缆费用）和运输成本，同时更小的占地面积可节省场地租金，更低的损耗意味着更少的散热需求，可降低冷却系统的运维成本，综合来看，在系统寿命周期内（通常10-15年），SiC逆变器的总拥有成本（TCO）可低于硅基逆变器，尤其对大型工商业电站和高频应用场景，经济性优势更为明显。
Q2：SiC逆变器的高频开关是否会增加电磁干扰（EMI）问题，如何解决？
A：SiC器件的高开关频率确实可能带来EMI挑战，但通过合理设计可有效抑制，具体措施包括：①优化PCB布局，采用分层走线、缩短功率回路路径，减少寄生电感和电容；②设计EMI滤波器，在输入输出端增加共模电感、X电容和Y电容，滤除高频噪声；③采用软开关技术（如谐振变换器），降低开关过程中的电压/电流变化率（dV/dt、di/dt），减少EMI辐射；④选择屏蔽电缆和金属机箱，阻挡电磁泄漏，主流SiC逆变器厂商已通过上述技术方案，可使EMI指标满足CISPR 32、IEEE 1547等国际标准要求，确保并网安全。
