第一部分：电源板工作原理简介（了解原理，维修不慌）
创维 32S16IW 的电源板是一个典型的“二合一”或“三合一”电源板，它内部集成了以下几个主要功能模块：

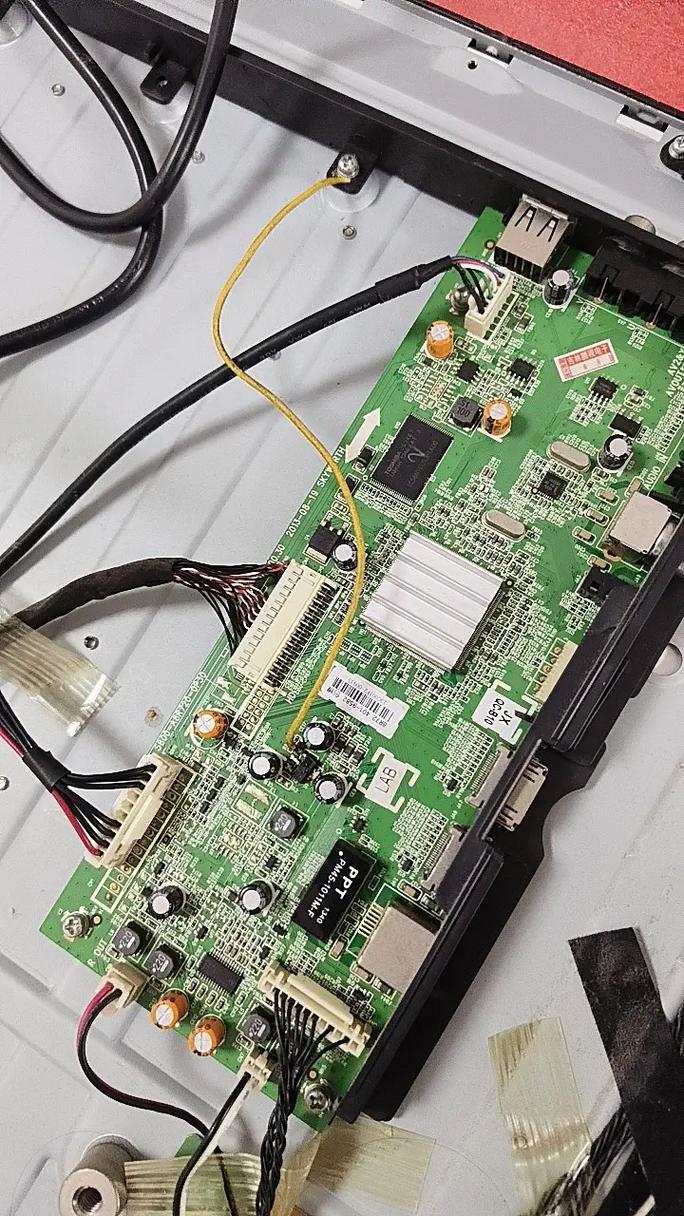

（图片来源网络，侵删）
- PFC (功率因数校正) 电路：作用是提升功率因数，减少对电网的干扰，并为后级电路提供一个稳定约 +380V 的直流电压，这个电路在市电电压较高时，对保护后级电路至关重要。
- 主电源 (Main Power / Standby Power)：也叫副电源或待机电源，它的作用是，只要插上电源，无论电视是否开机，它都开始工作，产生一个 +5V-Standby (5V-S) 电压，这个电压是整个电视板的“生命线”，用于遥控接收、CPU 待机、电源板自身控制等。
- 主电源 (Main Power / ON Power)：也叫主开关电源，在接收到 CPU 发来的开机指令后，PFC 电路和主电源电路开始工作，输出电视主板和屏幕所需的各种电压，如 +12V、+24V (或 +18V，取决于屏幕型号) 等。
- 电压反馈与保护电路：通过采样输出电压，来控制 PWM 控制芯片，从而稳定输出电压，它还包含了过压、过流、过热等保护电路。
工作流程： 插电 -> 副电源工作 -> 产生 5V-S -> CPU 待机 -> 按下开机键 -> CPU 发出开机指令 -> PFC电路和主电源启动 -> 输出 +12V、+24V 等 -> 电视正常工作。
第二部分：常见故障现象与原因分析
故障现象一：完全无反应，指示灯不亮
这是最常见的故障,通常是“副电源”部分出了问题。
- 原因1：保险丝熔断
- 表现：打开电源板外壳，看到保险丝（通常为 F101，在交流输入端）发黑或熔断。
- 可能原因：
- 后级严重短路：如 PFC 电路的大功率开关管（如 STP12NM60）、副电源的开关管（如 2SK3562）、整流桥（BR101）等被击穿短路。
- 市电电压异常波动导致瞬间过压。
- 浪涌吸收元件（如压敏电阻 NR101）老化或被击穿。
- 原因2：保险丝完好，但无 5V-S 输出
- 可能原因：
- 副电源电路未工作：副电源的启动电阻（如 RT101）开路、PWM 控制芯片（如 NCP1395 或类似型号）及其外围电路损坏。
- 5V-S 整流滤波电路故障：如肖特基二极管（如 SB5100）开路或滤波电容失效。
- 待机控制电路问题：CPU 待机控制电路（如光耦 PC101）异常，导致副电源被强制关闭。
- 可能原因：
故障现象二：指示灯亮，但无法开机（或开机后黑屏）
这表明副电源工作正常（5V-S 正常），但主电源未能启动。
- 原因1：PFC 电路未工作
- 表现：测量 PFC 电路的输出电容（通常是两个大电解电容并联）上的电压，只有约 300V，而不是正常的 380V。
- 可能原因：
- PFC 驱动芯片（如 NCP1608 或类似型号）或其外围电路（如电阻、电容、二极管）损坏。
- PFC 开关管（如 STP12NM60）被击穿短路。
- PFC 电感或相关谐振电容开路。
- 原因2：主电源电路未工作
- 表现：PFC 电压正常（约 380V），但主电源的 +12V、+24V 等输出电压为 0。
- 可能原因：
- 主电源 PWM 控制芯片（如 NCP1395）或其启动电路故障。
- 主电源开关管被击穿短路。
- 主电源变压器初级或次级开路。
- +12V/+24V 整流二极管或滤波电容损坏。
- 反馈电路故障：如光耦、稳压二极管（如 TL431）开路或短路，导致电源进入保护状态。
故障现象三：电源发出“吱吱”叫声
这是电源负载过重或保护电路启动的典型表现。

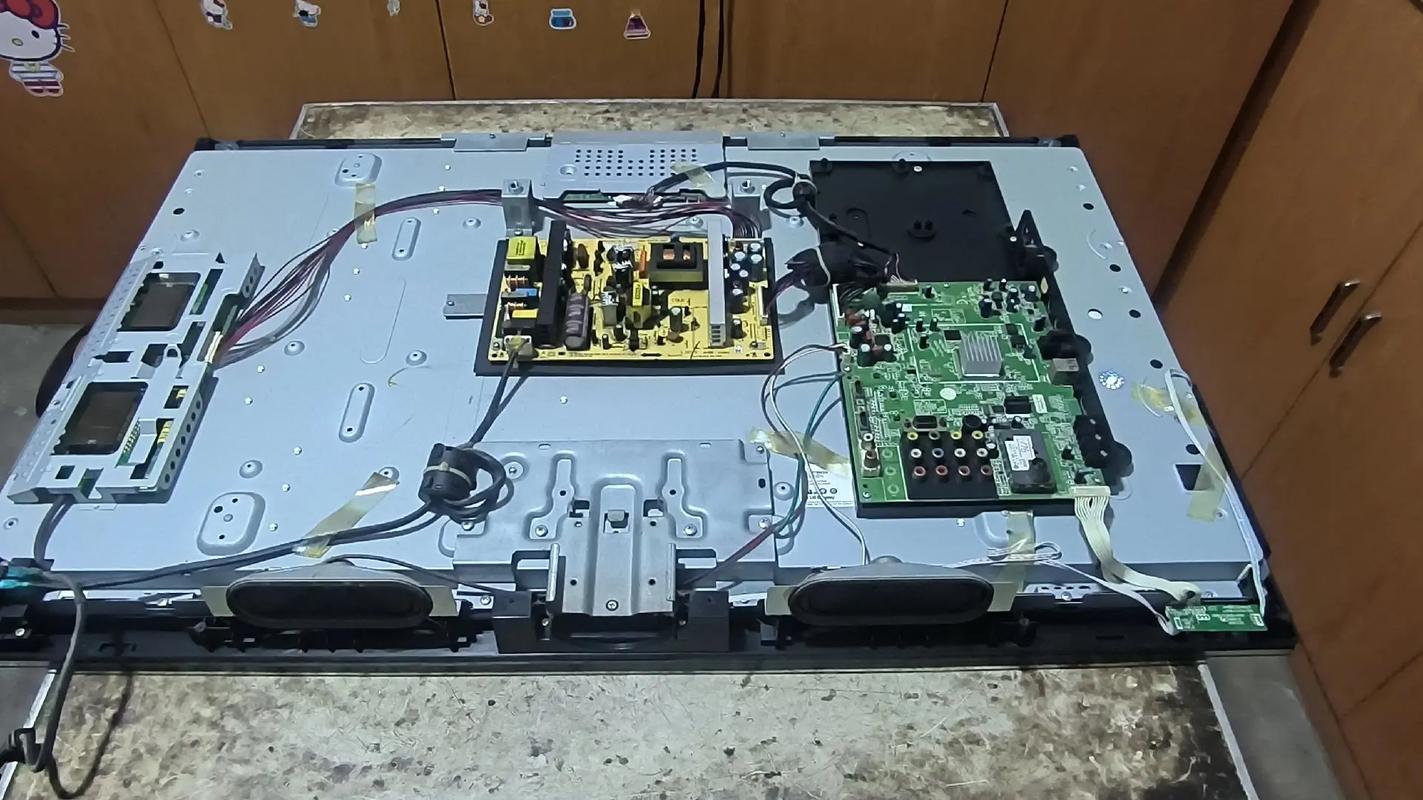

（图片来源网络，侵删）
- 可能原因：
- 主电源输出端有短路：检查 +12V、+24V 的输出端对地是否短路，通常是滤波电容、稳压电路或后续负载（如主板、屏幕驱动板）短路。
- 主电源开关管轻微软击穿，导致工作电流过大。
- 电源的振荡频率过低，通常由定时电容或控制芯片问题引起。
第三部分：维修步骤与实操指南
⚠️ 安全警告：电源板内部存在高压，即使断电后，大电容中仍储存有致命电荷！维修前务必对大电容进行放电操作！
第一步：外观检查与初步测量
- 断电放电：拔掉电视电源线，等待几分钟，用螺丝刀的金属部分，分别将电源板上两个最大的电解电容（PFC 输出端）的正负极短路几次，确保无残留电荷。
- 观察保险丝：打开电源板外壳（通常有螺丝或卡扣），找到交流输入端的保险丝 F101。
- 如果保险丝熔断：不要直接更换！先用万用表二极管档，测量整流桥（BR101）、PFC 开关管、副电源开关管、主电源开关管是否击穿短路，如果找到击穿的元件，必须将其更换，否则换上新保险丝会立刻再次熔断。
- 如果保险丝完好：直接进入下一步。
第二步：测量关键电压点
- 连接假负载（可选但推荐）：为了判断电源板自身是否正常，可以断开主电源的输出排线（连接到主板的那个），接上一个 12V/10W 或 20W 的汽车灯泡作为假负载。
- 通电测量：
- 测量 5V-S：接通电源，用万用表直流电压档测量连接器上的 5V-S 电压。如果此电压正常（通常在 4.8V-5.2V 之间），说明副电源工作正常。
- 测量 PFC 电压：测量那两个大电容上的电压，正常情况下，应为 380V-400V 左右，如果只有 300V，说明 PFC 电路未工作。
- 测量主电源输出：PFC 电压正常，再测量主电源的 +12V 和 +24V 输出端。如果此处有电压，说明电源板基本正常，问题可能在主板或屏幕。 如果此处无电压，说明主电源电路有问题。
第三步：针对性排查
情况A：5V-S 异常
- 检查副电源的启动电阻（RT101，通常是一个大阻值如 1MΩ 的电阻）是否开路。
- 检查副电源 PWM 芯片（如 NCP1395）的 VCC 供电脚是否有电压。
- 检查副电源开关管（2SK3562）及其驱动电阻、二极管。
- 检查 5V-S 整流二极管（SB5100）和滤波电容。
情况B：5V-S 正常，但 PFC 电压为 300V
- 重点检查 PFC 电路的 PWM 控制芯片（如 NCP1608）及其外围电路。
- 检查 PFC 开关管（STP12NM60）是否损坏。
- 检查 PFC 电感是否开路。
情况C：PFC 电压正常，但主电源无输出
（图片来源网络，侵删）
- 检查反馈电路：这是最常见的故障点，测量光耦（PC101）的初级侧（接在输出电压采样
