2843b开关电源维修是一项需要结合理论知识和实践经验的技术工作，其核心在于通过系统性的检测与排查，定位故障点并进行精准修复，2843b作为一款常用的电流控制型PWM控制器芯片，广泛应用于各类开关电源中，其外围电路相对简单，但故障成因往往涉及多个环节，维修时需遵循“先外后内、先易后难”的原则,逐步缩小故障范围。
维修前的安全准备与初步检查

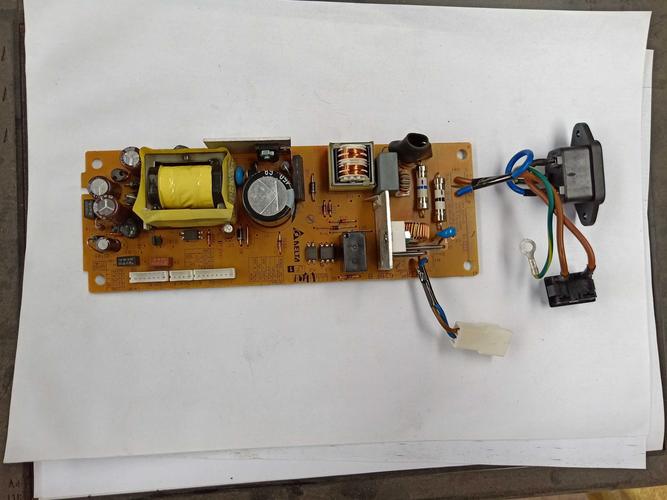

在进行2843b开关电源维修前，必须确保操作安全，切断电源并等待滤波电容完全放电，避免触电风险，检查电源外观是否有明显烧焦、鼓包或元件损坏痕迹，如保险管是否熔断、电解电容是否漏液等，使用万用表测量输入端电阻，若短路需重点排查整流桥、滤波电容及功率开关管（如MOSFET或IGBT）等元件，需准备维修工具，包括万用表、示波器、可调直流稳压电源及常用电子元件（如电阻、电容、二极管等）。
核心电路检测与故障定位
2843b芯片工作条件检测
2843b正常工作的前提是具备稳定的供电、振荡信号及反馈信号，测量芯片供电脚（Vcc，通常为7-8脚）电压，正常工作电压一般为10-30V，若电压异常，需检查启动电阻、稳压二极管（如ZD1）及滤波电容是否损坏，检测基准电压脚（Ref，5脚），正常值为5V±0.1V，若偏差过大，可能芯片损坏，用示波器观察振荡脚（4脚）的锯齿波波形，频率由外部RT、CT元件决定，若波形异常，需检查RT（接4脚与地之间的电阻）和CT（接4脚与6脚之间的电容）是否变质或开路。
功率输出级电路排查
功率输出级是故障高发区域，需重点检测开关管（Q1）及驱动电路，用万用表二极管档测量开关管D-S极或C-E极间是否击穿短路，若短路需更换并检查栅极电阻（RG）是否烧毁，测量2843b输出脚（6脚）的PWM驱动波形，正常情况下应为幅值接近Vcc的方波，若波形异常，需检查6脚上拉电阻、驱动变压器（若有）及反馈电路，若6脚无输出，则可能是芯片内部损坏或保护电路动作（如过流、过压保护）。
反馈与稳压电路分析
反馈电路直接影响输出电压的稳定性，2843b通常采用电压反馈（如光耦PC817+TL431）或电流反馈模式，若输出电压偏高或偏低，需检查光耦是否导通、TL431基准电压是否正常（2.5V±0.05V），以及采样电阻（分压电阻）是否变值，对于电流反馈模式，需检测电流检测电阻（Rsense）两端电压，正常情况下应为0.1-0.3V（根据芯片电流阈值而定），若电压过高，说明过流保护动作,需排查负载短路或开关管电流过大问题。
常见故障元件速查表
| 故障现象 | 可能原因 | 检测方法 |
|---|---|---|
| 输出电压为零 | 保险管熔断、整流桥损坏、开关管击穿 | 测量输入端电阻、开关管D-S极电阻 |
| 输出电压波动大 | 滤波电容失效、反馈回路不稳定 | 检测电容ESR、观察反馈波形 |
| 芯片无驱动输出 | Vcc电压异常、2843b损坏 | 测量Vcc电压、更换芯片对比测试 |
| 输出电压偏高 | 采样电阻变值、光耦未导通 | 测量分压电压、检测光耦发光二极管 |
维修注意事项与技巧
维修过程中，应避免盲目更换元件，需通过测量数据判断故障本质，若开关管反复击穿，需检查驱动波形是否正常，避免因驱动不足导致开关管工作在放大区而损坏，对于软启动电路（8脚外接电容），若电容失效可能导致开机冲击过大，需重点检测，在更换元件时，需注意参数匹配，如电解电容的耐压值、容值，电阻的功率等,避免二次损坏。
相关问答FAQs
Q1：2843b开关电源输出电压偏低，但负载正常，如何排查？
A：首先测量2843b的Vcc电压是否正常，若偏低需检查启动电阻和稳压二极管，检测反馈回路，包括光耦是否导通、TL431基准电压是否稳定，以及采样电阻是否变值，若反馈正常，再检查输出滤波电容是否失效（ESR过大）或整流二极管压降过大，用示波器观察6脚PWM波形，若占空比过小,可能是芯片内部误差放大器异常。
Q2：维修时发现2843b芯片发热严重，是什么原因？
A：2843b发热通常是由于工作电流过大或内部短路，首先测量Vcc脚对地电流，若远大于正常值（约10mA），需检查Vcc回路是否有短路元件，检测6脚输出端是否对地短路，或驱动电路是否存在故障导致芯片输出电流过大，若芯片外围元件（如振荡电容、补偿电容）漏电，也可能导致异常发热,需逐一排查并更换损坏元件。
