乐华42L23电视电源维修是一个需要结合理论知识与实际操作的过程,电源模块作为电视的核心供电单元，其故障可能导致无法开机、指示灯闪烁、屏幕无光等常见问题，维修时需遵循安全规范，逐步排查故障点，确保维修效率与安全性，以下是详细的维修思路与操作步骤：

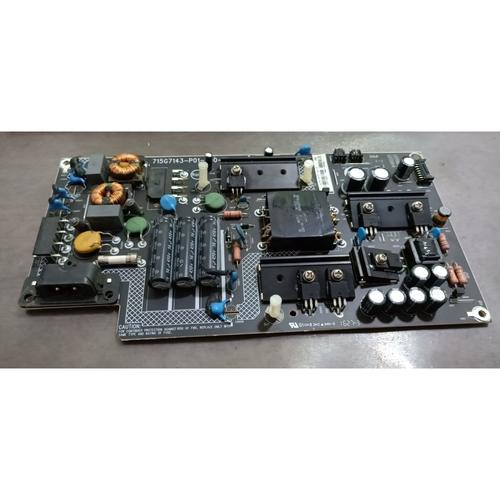

（图片来源网络，侵删）
维修前准备与安全注意事项
- 工具准备：螺丝刀、万用表（电压档、电阻档）、示波器（可选）、电烙铁、吸锡器、隔离变压器（防止触电）、导线、热缩管等。
- 安全防护：断电后等待5-10分钟，用万用表测量电源滤波电容（通常为大容量电解电容）两端电压是否放电完毕，避免残余电荷击伤，操作时佩戴防静电手环，防止静电损坏元件。
- 故障现象确认：向用户询问故障发生前是否经历电压波动、雷雨天气或异常声响，结合实际通电测试（如指示灯状态、有无异响）初步判断故障范围。
电源模块结构与常见故障点分析
乐华42L23电视电源板多采用开关电源设计,主要分为交流输入、整流滤波、PWM控制、开关输出、稳压反馈等部分，常见故障点及现象如下表所示：
| 功能模块 | 易损元件 | 故障现象 | 检测方法 |
|---|---|---|---|
| 交流输入部分 | 保险管、压敏电阻、互感滤波器 | 保险管熔断、指示灯不亮 | 目测保险管是否发黑，用万用表电阻档检测压敏电阻是否短路 |
| 整流滤波电路 | 整流桥、滤波电容（如C807） | 输出电压低、屏幕闪烁 | 测量整流桥输出端直流电压（正常约300V） |
| PWM控制与振荡电路 | 电源管理IC（如VIPer12A）、启动电阻 | 无电压输出、IC发烫 | 检测启动电阻是否开路，IC引脚对地电阻是否异常 |
| 开关变压器次级电路 | 整流二极管、滤波电容、稳压二极管 | 部分无输出（如5V、12V） | 断开负载后测量次级各组电压是否恢复正常 |
| 稳压反馈电路 | 光耦（如PC817）、误差放大器 | 输出电压过高或过低 | 检测光耦是否导通，误差放大器基准电压是否稳定 |
逐步排查与维修流程
-
外观检查：
- 拆开电视后盖,取出电源板，观察保险管是否熔断，若熔断且发黑，需进一步检查压敏电阻、整流桥是否短路；若仅熔断而无明显烧毁，可能是瞬间电流过大，更换同规格保险管（通常为2A/250V）后通电测试。
- 检查滤波电容是否鼓包、漏液，开关变压器引脚是否有虚焊或烧焦痕迹，电容损坏会导致滤波不良，引起输出电压波动。
-
通电测试关键电压点：
- 交流输入端：用万用表AC档测量市电是否正常（220V±10%），若异常需检查电源线或插座。
- 整流滤波输出：通电后测量滤波电容两端电压，正常应为300V左右（220V交流输入经桥式整流后的峰值电压），若为0V，可能是整流桥开路或限流电阻损坏；若电压偏低，需检查滤波电容容量是否衰减。
- PWM控制电路供电：若300V正常但无输出，需检测电源管理IC的VCC供电脚电压（通常为12-18V），若无电压，检查启动电阻（如100kΩ-1MΩ）是否开路；若电压异常波动，可能是IC损坏。
-
次级电路检测：

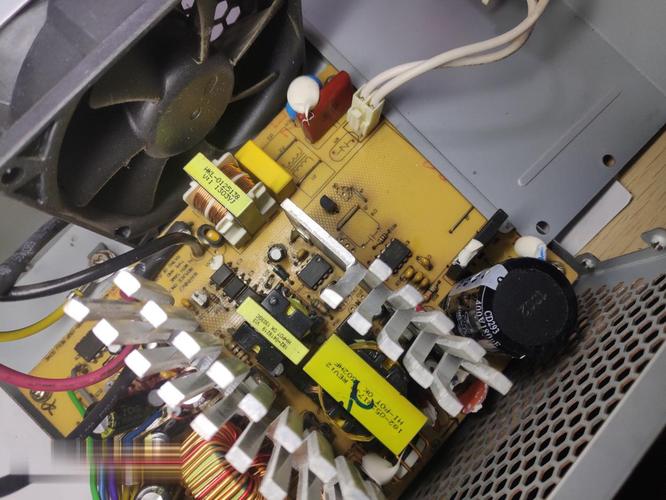

（图片来源网络，侵删）- 开关变压器次级通常有多组输出（如5V、12V、24V），分别为主板、背光板、伴音功放等供电。
- 若某组电压为0V,断开该路负载后测量：若恢复正常，说明负载短路（如主板或背光板元件损坏）；若仍无电压，需检查对应整流二极管、滤波电容或稳压二极管。
- 示例：12V输出异常时，重点检测肖特基二极管（如SB560）是否击穿，滤波电容（如1000μF/25V）是否失效。
-
稳压反馈电路检修：
若输出电压偏高或偏低,多为稳压反馈电路故障，检测光耦初级是否导通（测量发光二极管两端电压，正常约1V），次级三极管是否短路；误差放大器（如TL431）的参考端电压是否稳定（正常2.5V），若元件损坏，需更换同型号配件。
维修案例与注意事项
案例1：指示灯不亮，保险管熔断。
- 检测发现压敏电阻（MYG471K）短路，整流桥（GBU610）击穿，更换后通电测试，电压输出正常，故障排除。
- 注意：更换保险管时不可盲目增大容量，否则可能扩大故障范围。
案例2：屏幕无光，指示灯闪烁。

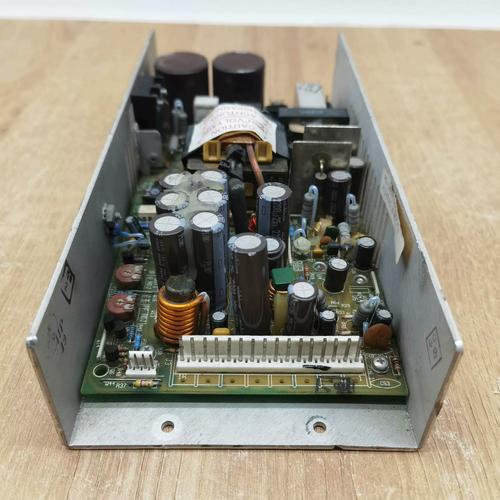

（图片来源网络，侵删）
- 测量主电源板12V输出电压在8-12V波动，断开负载后恢复正常，检查背光板发现电容漏电，更换后故障消失。
- 注意：负载短路时，需彻底排查故障元件，避免反复烧毁电源板。
维修后测试与安全验证
- 空载测试：修复后先不接负载，通电测量各组输出电压是否在标称值±5%范围内。
- 负载测试：接入负载后观察电压稳定性，检查电源板有无异常发热或异响。
- 绝缘测试：用兆欧表测量电源板输入端与输出端、接地端之间的绝缘电阻，应大于10MΩ，防止漏电风险。
相关问答FAQs
Q1：维修电源板时，如何判断开关变压器是否损坏？
A1：开关变压器损坏通常表现为次级无输出或输出电压异常，检测方法包括：测量初级绕组阻值（正常约几欧姆，若无穷大则开路）；观察绕组是否有匝间短路（可通过示波器检测振荡波形是否畸变）；替换法：用同型号变压器测试，若输出恢复正常则确认损坏。
Q2：更换电源管理IC（如VIPer12A）后仍无输出，可能的原因有哪些？
A2：可能原因包括：①IC供电不足（检查启动电阻、VCC滤波电容）；②外围元件损坏（如尖峰吸收电路的RCD缓冲网络元件开路）；③反馈电路未工作（检测光耦、误差放大器是否正常）；④负载短路导致IC保护，需逐一排查外围电路，确保IC工作条件满足。
