单片机时钟电路是单片机系统正常工作的核心，它为单片机提供稳定的工作时钟信号，确保指令能够按正确的时序执行，时钟电路出现故障时，可能导致单片机无法启动、程序跑飞、数据传输错误、系统死机等问题，维修单片机时钟电路需要遵循一定的方法和步骤,结合理论知识和实践经验进行排查。

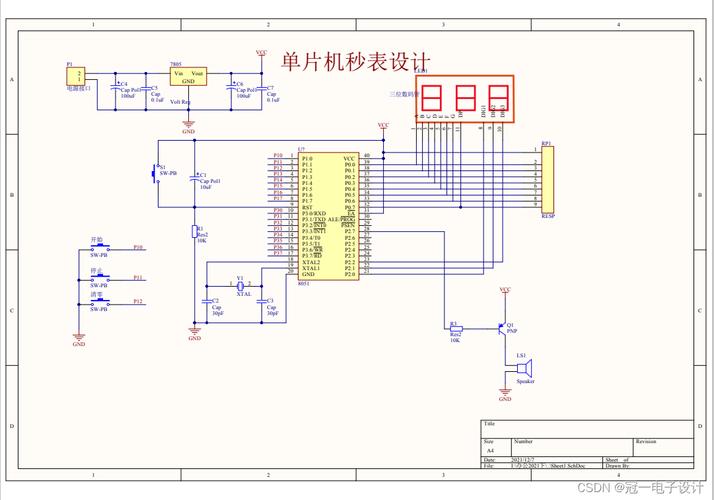

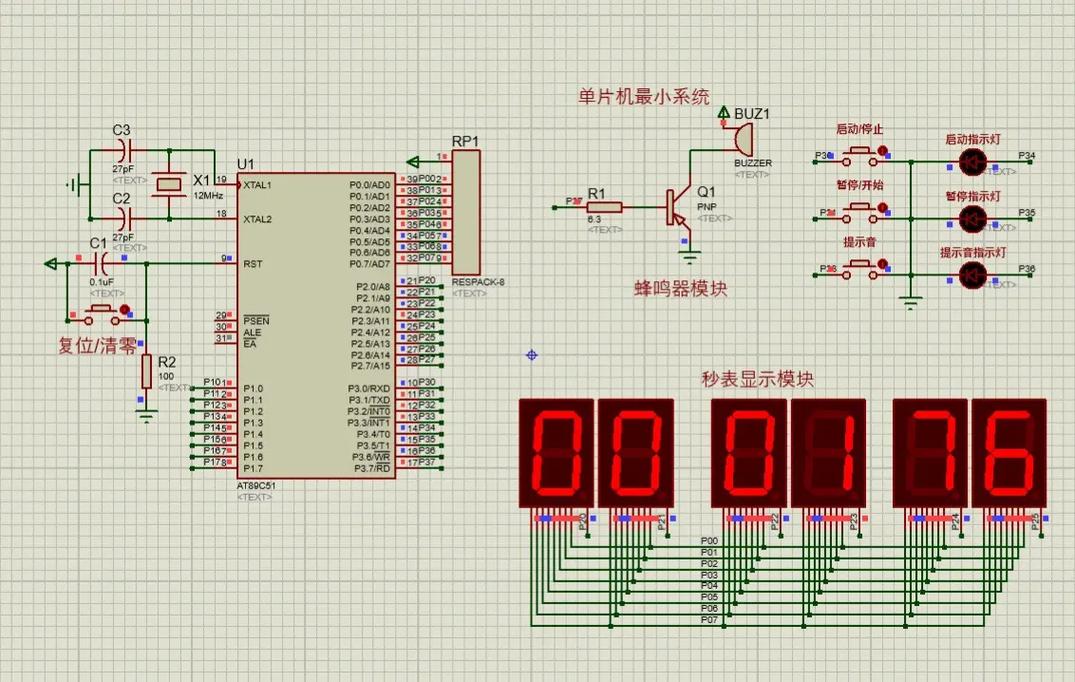

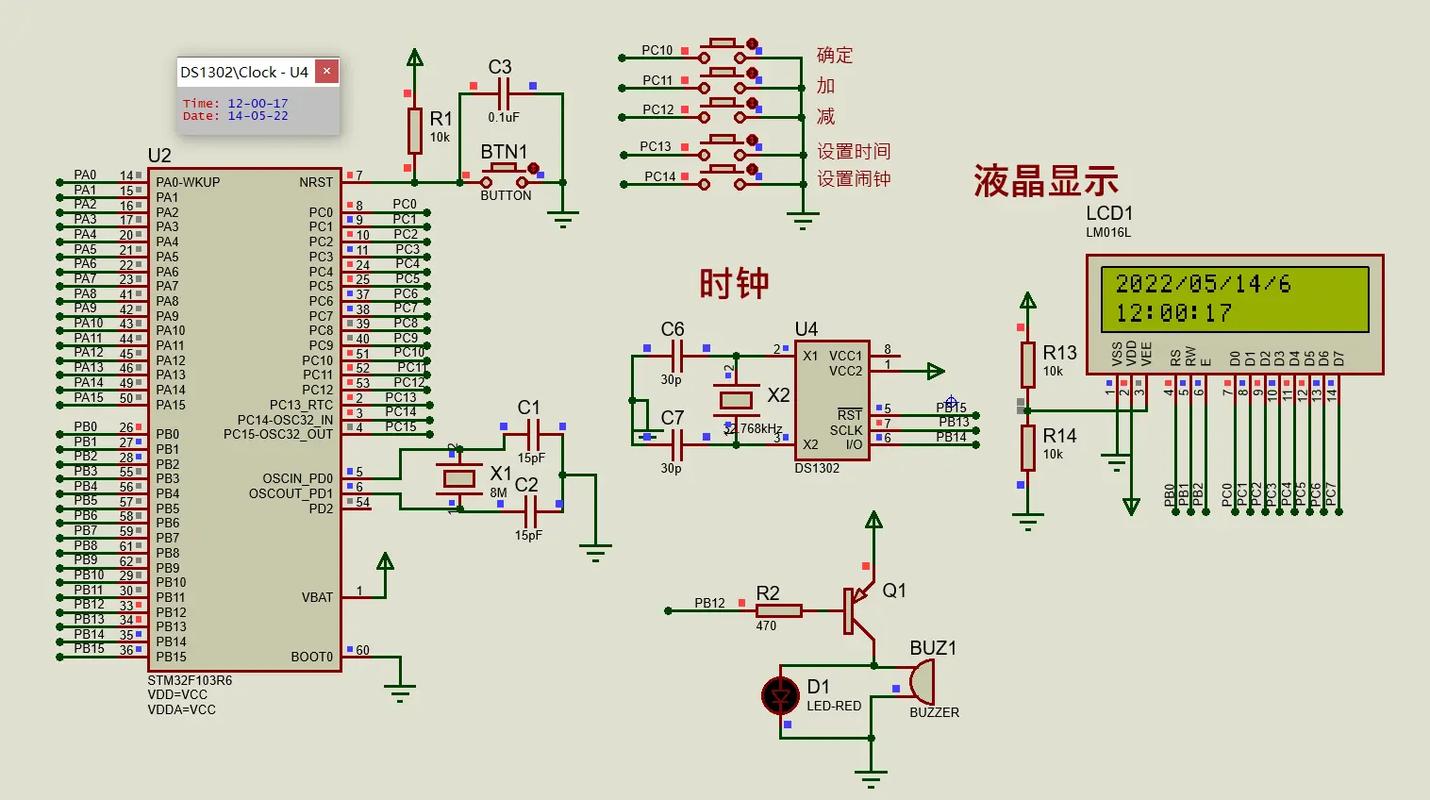

维修单片机时钟电路时，首先应了解时钟电路的基本构成，常见的单片机时钟电路有两种类型：一种是外部晶振电路，另一种是外部RC振荡电路，晶振电路因其频率稳定、抗干扰能力强而得到广泛应用，其典型电路通常包括晶振、两个匹配电容（负载电容）和单片机内部的反相放大器，晶振的频率根据单片机型号和应用需求确定，常见的有8MHz、11.0592MHz、12MHz等，匹配电容的值一般根据晶振的负载电容要求选取，通常在10pF到33pF之间，具体值可参考晶振 datasheet 或单片机手册，RC振荡电路则结构简单，只需一个电阻和一个电容，但频率稳定性较差,常对时钟精度要求不高的场合。
维修时钟电路的第一步是进行直观检查和故障现象分析，观察电路板是否有明显的物理损伤，如晶振或电容是否破裂、引脚是否虚焊、短路或断路，询问用户设备故障发生的过程、是否有异常声响或气味，以及故障发生前是否进行过操作（如焊接、撞击、供电异常等），这些信息有助于初步判断故障原因，如果设备在受到撞击后无法工作，可能是晶振或相关元件松动损坏；如果是在供电异常后出现问题,可能是元件被击穿。
使用万用表进行静态电阻测量，断开电源，用万用表的电阻档测量晶振两端引脚对地的电阻值，以及两端引脚之间的电阻值，正常情况下，由于单片机内部反相放大器的存在，晶振两端对地会有一定的等效电阻，通常在几百千欧到几兆欧之间（具体值因单片机型号而异），且两端电阻值应大致相等，如果测得阻值很小（接近0Ω），说明存在短路，可能是电容击穿或单片机内部损坏；如果阻值无穷大，可能是引脚开路或元件虚焊，检查匹配电容是否漏电或短路，可用万用表的电容档或电阻档（对于小容量电容，电阻档观察充电过程）进行判断。
静态测量正常后，可进行通电初步检查，确保供电电压正常（单片机工作电压，如5V、3.3V等），用万用表测量晶振两端的直流电压，正常情况下，晶振两端的直流电压应非常接近，通常在电源电压的一半左右（例如5V供电时，约2.2V-2.8V），因为反相放大器工作在线性放大区，直流工作点近似对称，如果两端电压差异很大或无电压，可能是单片机内部电路异常或供电问题，需要注意的是，这种方法只能粗略判断,不能完全确定晶振是否起振。
判断晶振是否正常起振最直接有效的方法是使用示波器，将示波器探头设置为AC耦合档，档位根据晶振频率选择（例如测量8MHz晶振，可用10MHz或20MHz档），探头接地夹夹在电路板地线上，然后用探头分别接触晶振的两端引脚，正常的晶振起振时，示波器应显示清晰、稳定的正弦波或接近正弦波的波形，峰峰值一般在0.5V到3V之间（具体幅度因晶振驱动能力和电路而异），如果波形畸变、幅度过小或没有波形，则说明晶振未起振，需要注意的是，示波器探头的电容可能会对高频晶振的振荡产生影响，导致波形异常或无法起振，此时可尝试使用带有10:1衰减探头的示波器，或将探头轻轻接触引脚，避免长时间短路，也可使用频率计直接测量晶振输出信号的频率,看是否符合标称值。
如果示波器检测到晶振未起振,可按以下步骤进行排查：
- 检查供电：确保单片机VCC和GND引脚供电正常且稳定，时钟电路的电源引脚是否有滤波电容（通常在0.1uF左右）且工作正常,供电异常是导致时钟电路不工作的常见原因之一。
- 检查晶振本身：用万用表电阻档粗略判断晶振是否短路或开路（虽然晶振用电阻档通常测不出好坏，但可排除明显短路），如有同型号晶振，可进行替换测试,这是判断晶振是否损坏的最可靠方法。
- 检查匹配电容：匹配电容的容量是否偏差过大、漏电或失效，可用数字电容表测量其容量是否在标称值范围内，或用同容量电容进行替换,匹配电容不匹配会导致晶振频率偏移或无法起振。
- 检查单片机相关引脚和内部电路：检查单片机的XTAL1（时钟输入）和XTAL2（时钟输出）引脚是否有虚焊、污渍或短路，用万用表测量这两个引脚对地是否有短路现象，如果排除了外部元件故障，很可能是单片机内部的反相放大器损坏,此时需要更换单片机或整个芯片。
- 检查布线和干扰：检查晶振电路的布线是否过长、是否靠近高频干扰源或大电流路径，过长或杂乱的布线会增加寄生电容和电感，影响振荡稳定性，强电磁干扰也可能导致晶振停振,必要时可尝试重新布线或在晶振外壳上接地。
对于RC振荡电路，维修方法相对简单，主要检查电阻和电容的值是否正确、是否虚焊或损坏，用万用表测量电阻值是否在误差范围内，电容是否漏电或短路，RC振荡电路的频率计算公式为f≈1/(1.23RC)，可根据测量频率反推RC元件的值是否正常，如果频率偏差过大,通常是RC元件参数变化导致的。
在实际维修中，还可以采用经验法，轻轻用螺丝刀或绝缘物体触碰晶振的一个引脚，相当于给电路一个干扰信号，观察系统是否有反应（如LED闪烁、复位等），如果系统有反应，说明单片机部分工作正常，问题很可能出在晶振或其周边电路；如果毫无反应，则可能是单片机系统完全瘫痪（如电源、复位或单片机本身损坏）。
为了更清晰地总结晶振电路常见故障及排查方法,可参考下表：
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 单片机无法启动 | 晶振未起振、供电异常、复位电路异常 | 检查供电电压、复位信号；用示波器测晶振波形 |
| 程序跑飞、死机 | 时钟频率不稳定、晶振频率偏移、干扰严重 | 用示波器观察波形是否稳定、频率是否正确；检查布线，远离干扰源 |
| 数据通信错误 | 时钟精度不足导致波特率偏差 | 检查晶振频率是否准确（尤其对于串口通信，常用11.0592MHz）；测量匹配电容容量 |
| 晶振两端电压异常 | 电容击穿短路、单片机内部短路、供电问题 | 断电测电阻；检查单片机相关引脚对地是否短路 |
| 更换晶振后仍不工作 | 晶振型号不匹配、负载电容不匹配、单片机损坏 | 确认晶振参数；重新计算匹配电容；替换单片机测试 |
在维修过程中，还需要注意一些细节，焊接晶振时，电烙铁温度不宜过高，焊接时间不宜过长，以免晶振内部晶体受损，更换元件时，应尽量选择同型号、同参数的元件，避免因参数差异导致新的问题，对于多层电路板，地线可能隐藏在内层,测量接地时要确保接地夹接触良好的地线点。
单片机时钟电路的维修需要系统的方法和耐心，从直观检查到静态测量，再到动态测试（示波器观测），逐步缩小故障范围，最终定位到损坏元件，熟悉单片机时钟电路的工作原理和常见故障特点,能够提高维修效率和准确性。
相关问答FAQs：
问题1：为什么用万用表测量晶振两端时，有时会显示有电压，但示波器却看不到波形？ 解答：这种情况可能是因为万用表测量的是直流电压，而晶振两端在静态时（未起振）由于单片机内部反相放大器的偏置作用，确实可能存在一个微小的直流电压差（接近电源电压的一半），当晶振起振后，这个直流电压会被叠加的交流振荡信号所调制，但万用表因其响应速度较慢，无法反映交流分量，只能显示平均直流电压值，万用表有电压并不能说明晶振一定起振,必须用示波器观察是否有交流波形才能准确判断。
问题2：如果怀疑晶振受潮损坏，应如何处理？ 解答：如果晶振可能因受潮而导致性能下降或无法起振，可以尝试对其进行烘干处理，具体方法是将晶振从电路板上拆下（如果允许的话），或直接连同电路板一起放入干燥箱中，在60-80℃的温度下烘干2-4小时（注意温度不宜过高，以免损坏晶振或电路板上其他元件），烘干后，待其冷却至室温，再重新装上电路板进行测试，如果烘干后恢复正常，说明确实是受潮引起；如果仍未起振，则可能是晶振本身或其他元件损坏,需进一步排查。
