长虹LS20A机芯是一款广泛应用于长虹液晶电视中的成熟机芯，其核心架构采用主芯片+伴音处理+电源管理的模块化设计，具备图像清晰、音效处理能力强、成本控制合理等特点，但在长期使用或特定环境下，该机芯也可能出现一些典型故障，维修时需结合电路原理和故障现象进行系统性排查，以下从机芯架构、常见故障现象、维修流程、关键检测点及注意事项等方面进行详细阐述。
长虹LS20A机芯核心架构与信号流程

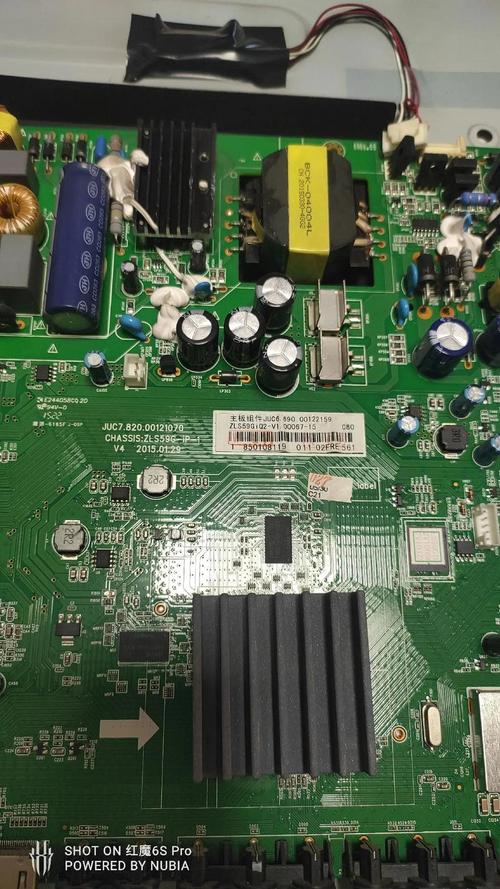

长虹LS20A机芯的核心控制芯片通常采用主芯片（如MSD6I848或类似型号），该芯片集成了视频解码、Scaler处理、逻辑控制等功能，外部搭配Flash存储器（程序存储）、DDR SDRAM（数据缓存）、伴音处理芯片（如TA1343N）及电源模块，信号流程大致为：高频头接收到电视信号后，解调出TS流送入主芯片进行解码和图像处理，LVDS驱动电路将处理后的信号转换为LVDS格式送至液晶屏；伴音信号经伴音芯片放大后输出至扬声器；系统控制通过I2C总线协调各模块工作，电源模块为整机提供5V、12V、24V等稳定电压。
常见故障现象与维修思路
无图像、无声音，指示灯不亮或闪烁
此类故障通常与电源电路或系统供电有关，首先检查电源板输出电压是否正常，重点测量5V、12V、24V端子电压是否稳定，若无输出或电压偏低，需排查电源板上的保险丝、整流桥、开关管（如2SK3562）及PWM控制器（如LD7575）是否损坏，若电源输出正常但整机仍无反应，需检查主板上的5V电压分配电路，特别是连接主板与电源板的排线是否接触不良，或主板上的电压转换电路（如AP3451）是否故障。
有图像无声音或声音异常
声音故障多伴音处理环节或功放电路，首先通过菜单检查是否误设为静音状态，若正常则用示波器测量伴音芯片（如TA1343N）的音频输入端是否有波形，若无则检查主芯片到伴音芯片的I2S总线信号（SCK、WS、SD）是否正常；若有波形但声音失真或音量小，需检查伴音芯片的供电电压（通常为12V）及静音控制脚（MUTE）电压是否异常，扬声器本身损坏或连接线断裂也会导致无声,需逐一排查。
图像异常（花屏、黑屏、条纹干扰）
图像类故障需区分是屏本身问题还是主板信号处理问题，若开机后背光亮但图像全黑或花屏，可尝试进入工厂菜单查看是否正常显示，若正常则可能是LVDS排线接触不良或主板LVDS输出电路故障（如排电容失效），若图像出现条纹干扰，需检查主板供电是否稳定，特别是主芯片和DDR供电的滤波电路（如钽电容、MLCC电容）是否鼓包或漏液，花屏现象也可能是主芯片程序紊乱,需尝试升级固件或重刷Flash程序。
不能开机或开机后自动关机

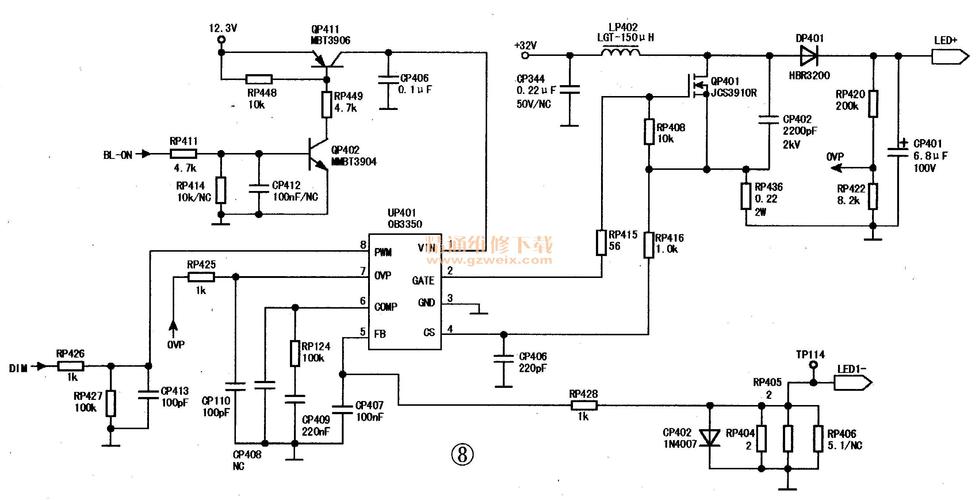

开机故障需关注系统控制电路和电源保护电路，测量主板上的PWR-ON信号是否为高电平（开机状态），若为低电平则检查CPU供电（3.3V）和复位电路（复位电压正常为高电平），若开机瞬间电压跌落或自动关机，可能是电源过压保护或负载短路，需断开负载逐一排查，重点检查主板上的场效应管（如8205A）是否击穿，或背光驱动电路（如OZ9938GN）是否短路。
关键检测点与维修流程表
| 检测部位 | 关键参数/信号 | 常见故障元件 | 维修工具 |
|---|---|---|---|
| 电源板输出 | 5V±0.2V、12V±0.5V、24V±1V | 保险丝、整流桥、开关管、PWM芯片 | 万用表、示波器 |
| 主板供电 | 主芯片3.3V、1.2V，DDR 2.5V | AP3451、滤波电容、电感 | 示波器、纹波测试仪 |
| I2C总线 | SCL、SDA电压3.3V，波形稳定 | 上拉电阻、主芯片I2C接口 | 示波器、逻辑分析仪 |
| LVDS信号 | 通道电压差0.8-1.2V，时钟频率稳定 | 排线、LVDS芯片、主芯片接口 | 示波器、LVDS测试仪 |
| 伴音电路 | 音频输入端1-2Vpp，输出端2-10Vpp | TA1343N、耦合电容、扬声器 | 示波器、万用表 |
维修流程建议遵循“先电源后系统、先静态后动态、先简单后复杂”的原则：首先确认整机供电是否正常，再检查系统控制信号（如复位、时钟），然后逐步排查信号处理通道，最后针对特定故障模块深入检测，对于软件类故障（如程序死机），优先考虑恢复出厂设置或升级固件,避免盲目更换硬件。
维修注意事项
- 安全防护：维修前务必断开电源，对大容量电容（如电源板上的450V滤波电容）进行放电，避免触电或元件损坏。
- 防静电措施：主板上的CMOS芯片、MOS管等易受静电损坏，维修时需佩戴防静电手环，工作台铺设防静电垫。
- 元件代换原则：更换元件时尽量选用同型号或参数完全一致的替代品，特别是开关管、稳压芯片等关键元件，参数偏差可能导致故障扩大。
- 信号干扰排查：对于图像、声音干扰类故障，注意排查接地是否良好，排线是否远离高频干扰源（如开关变压器）。
- 软件调试：进入工厂菜单时需谨慎操作，避免误改关键参数导致无法修复,建议提前备份原始程序。
相关问答FAQs
Q1：长虹LS20A机芯电视出现“三无”（无图像、无声音、无指示灯），如何快速定位故障？
A：首先检查电源线是否通电，插座是否有电；若电源正常，拆机测量电源板输出电压，若无5V等基础电压，重点检查电源板保险丝是否熔断、整流桥是否击穿；若电源输出正常但整机无反应，则可能是主板5V供电电路故障，需检查主板与电源板的连接排线及主板上的PWR-ON信号是否为高电平。
Q2：维修长虹LS20A机芯时，如何判断是主板故障还是屏本身故障？
A：可通过“信号注入法”或“对比法”判断：将主板LVDS排线重新插拔或更换排线后观察图像是否变化，若故障依旧，可尝试将主板连接到同型号正常屏幕上，若图像正常则判断原屏损坏；若连接正常屏幕仍异常，则故障在主板，若开机后背光亮但图像全黑，且屏幕无任何字符显示，多为主板LVDS输出或主芯片故障；若图像出现彩色条纹或局部亮斑,则可能是屏驱动电路或屏体本身损坏。
