施耐德变频器作为工业控制领域的重要设备，其核心功能是通过调节电机电源频率和电压来实现电机转速的精准控制，广泛应用于风机、水泵、传送带等负载场景，其工作原理基于电力电子技术，通过整流、滤波、逆变等环节将工频电源转换为可调的交流输出,同时配合控制算法实现高效节能与精确调速。
（图片来源网络，侵删）
施耐德变频器的基本原理
施耐德变频器的原理可分为“交-直-交”电压型变频器和“交-直-交”电流型变频器两类，其中电压型应用更为广泛，其核心结构包括主电路和控制电路两部分：

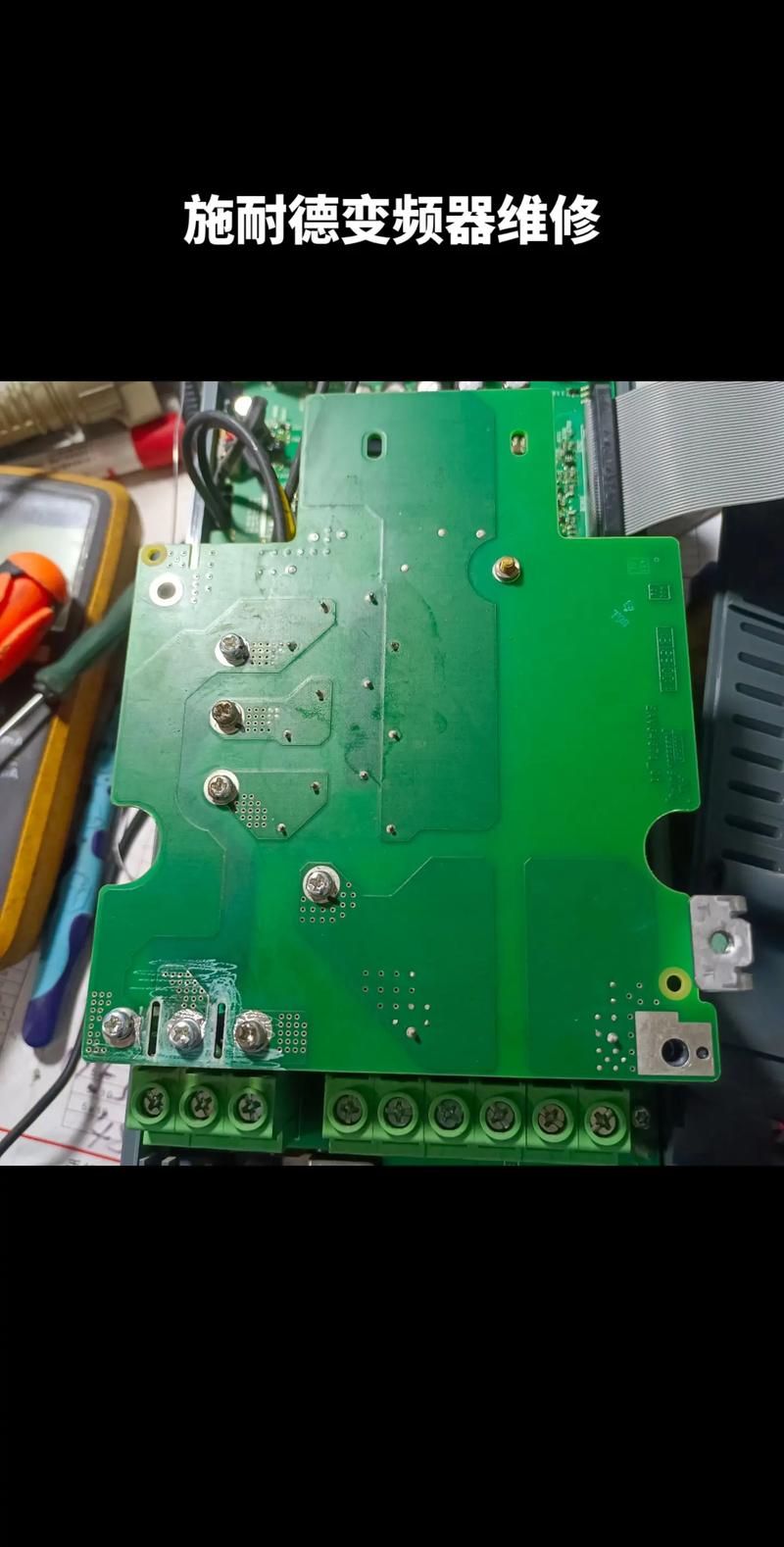

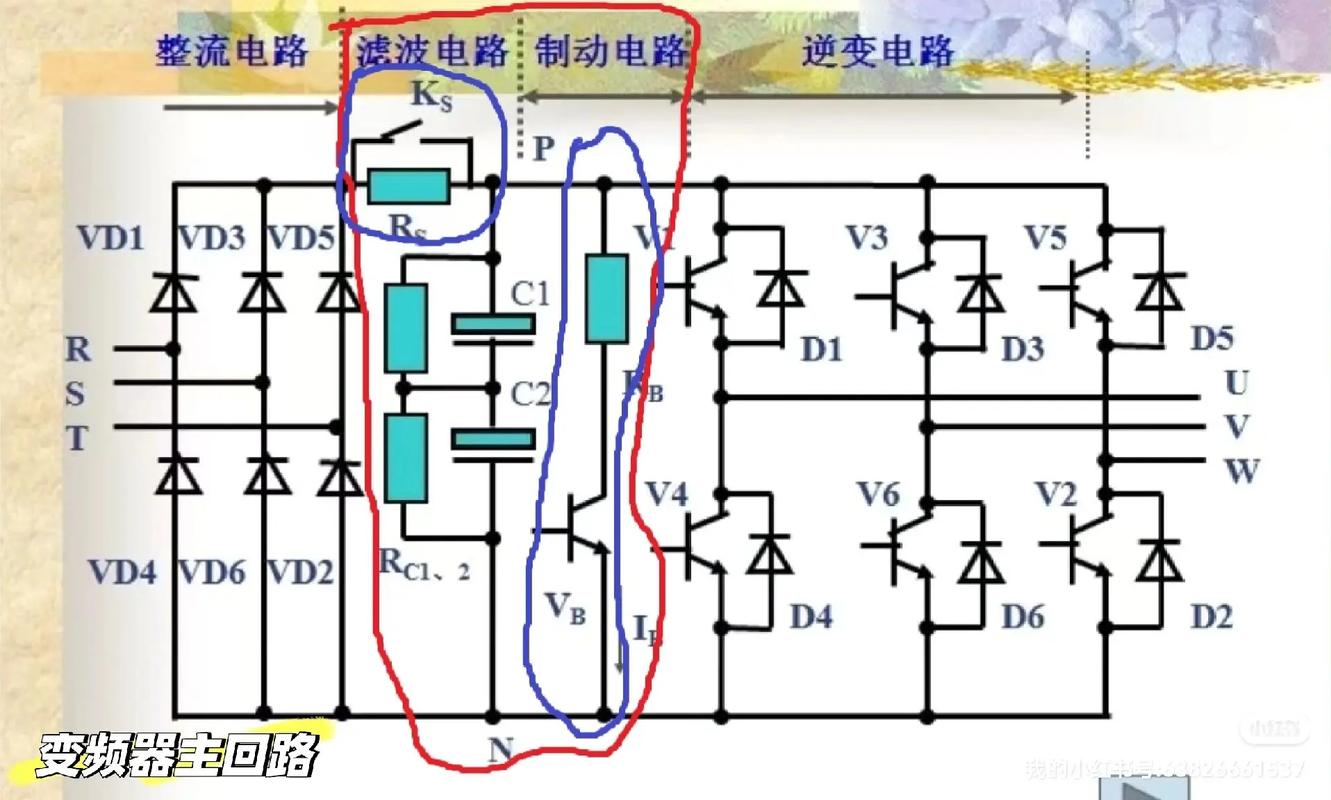

主电路：电能转换的核心
- 整流单元：采用三相桥式整流电路（如二极管整流或IGBT整流），将输入的工频交流电（380V/50Hz）转换为直流电，部分型号配备功率因数校正（PFC）电路，减少谐波对电网的干扰。
- 直流母线：由大容量电容（如电解电容）组成，滤波后输出稳定的直流电压，为逆变单元提供能量储备。
- 逆变单元：以IGBT（绝缘栅双极型晶体管）为核心，通过PWM（脉宽调制）技术将直流电转换为频率和电压均可调的交流电，PWM控制通过调节IGBT的导通时间与顺序，输出近似正弦波的PWM波形，实现电机转速的平滑调节。
控制电路：智能化控制的核心
- CPU控制器：采用高性能数字信号处理器（DSP）或专用微控制器，负责读取指令（如频率设定、启停信号）、处理反馈信号（如电机电流、转速），并生成PWM控制信号。
- 驱动电路：隔离并放大CPU输出的PWM信号，驱动IGBT的导通与关断，确保功率开关的快速、可靠动作。
- 保护与检测电路：通过电流传感器（霍尔传感器）、电压传感器实时监测主电路状态，当发生过流、过压、过载、短路等故障时，触发保护机制（如封锁IGBT驱动、跳闸报警），避免设备损坏。
施耐德变频器的常见故障与维修方法
变频器故障可分为硬件故障和软件故障两类，维修需遵循“先断电、先外后内、先易后难”的原则，常见故障及维修措施如下表所示：
| 故障类型 | 常见现象 | 可能原因 | 维修方法 |
|---|---|---|---|
| 过流故障 | 变频器跳闸，显示OC（Over Current） | 负载短路、电机绝缘下降、IGBT损坏 | 断电后测量输出端三相电阻是否平衡；检查电机电缆是否破损；用万用表检测IGBT是否击穿。 |
| 过压故障 | 显示OU（Over Voltage） | 输入电压过高、减速时间过短、制动单元故障 | 检查输入电网电压；延长减速时间；测量制动电阻是否短路或制动单元是否损坏。 |
| 过载故障 | 变频器温升高，显示OL（Over Load） | 负载过大、电机参数设置错误、散热不良 | 检查负载是否卡死；核对电机额定电流与变频器设置参数；清理散热器风扇，改善通风。 |
| 无输出 | 电机不运转，显示无故障代码 | PWM驱动信号异常、直流母线无电压 | 用示波器检测驱动电路是否有PWM波形；测量直流母线电压是否正常（约1.4倍输入电压）。 |
| 通讯故障 | 无法与PLC或上位机通讯 | 通讯参数设置错误、线路干扰 | 检查波特率、地址等参数是否匹配；加装屏蔽电缆，远离动力线。 |
维修注意事项
- 安全防护：维修前必须断电并等待直流母线电容完全放电（用万用表测量电压低于50V），避免触电风险。
- 参数备份：更换硬件前需备份变频器参数（如电机参数、控制模式），防止恢复出厂设置导致配置丢失。
- 故障排查顺序：先检查外部线路（电源、电机、通讯线），再检测内部电路（驱动板、主板），避免盲目拆卸。
相关问答FAQs
Q1：施耐德变频器显示“过流故障”但电机无负载，可能的原因是什么？
A：可能原因包括：① 变频器输出端短路（如电缆破损、电机接线端子短路）；② 逆变单元IGBT模块损坏（用万用表检测C-E极是否导通）；③ 电流传感器检测电路异常（如传感器偏移或损坏），维修时需先断电检查输出端电阻，再用示波器检测驱动信号是否正常，最后测量IGBT模块。
Q2：变频器运行中频繁出现“过压故障”，如何解决？
A：过压故障通常因直流母线电压过高引起，解决方法：① 检查输入电压是否超过额定值（如电网电压波动）；② 延长减速时间（通过参数设置“减速时间”增大），避免电机再生能量导致电压升高；③ 若负载为惯性较大的设备（如风机、离心机），需外加制动单元和制动电阻，将再生能量消耗为热能；④ 检查制动电阻是否烧毁或接线松动。
